Ayar (Set) Vidası
Başsız, boydan boya dişli; iç altıgen tahrikli, koni uçla mili sabitleyen ayar vidası.

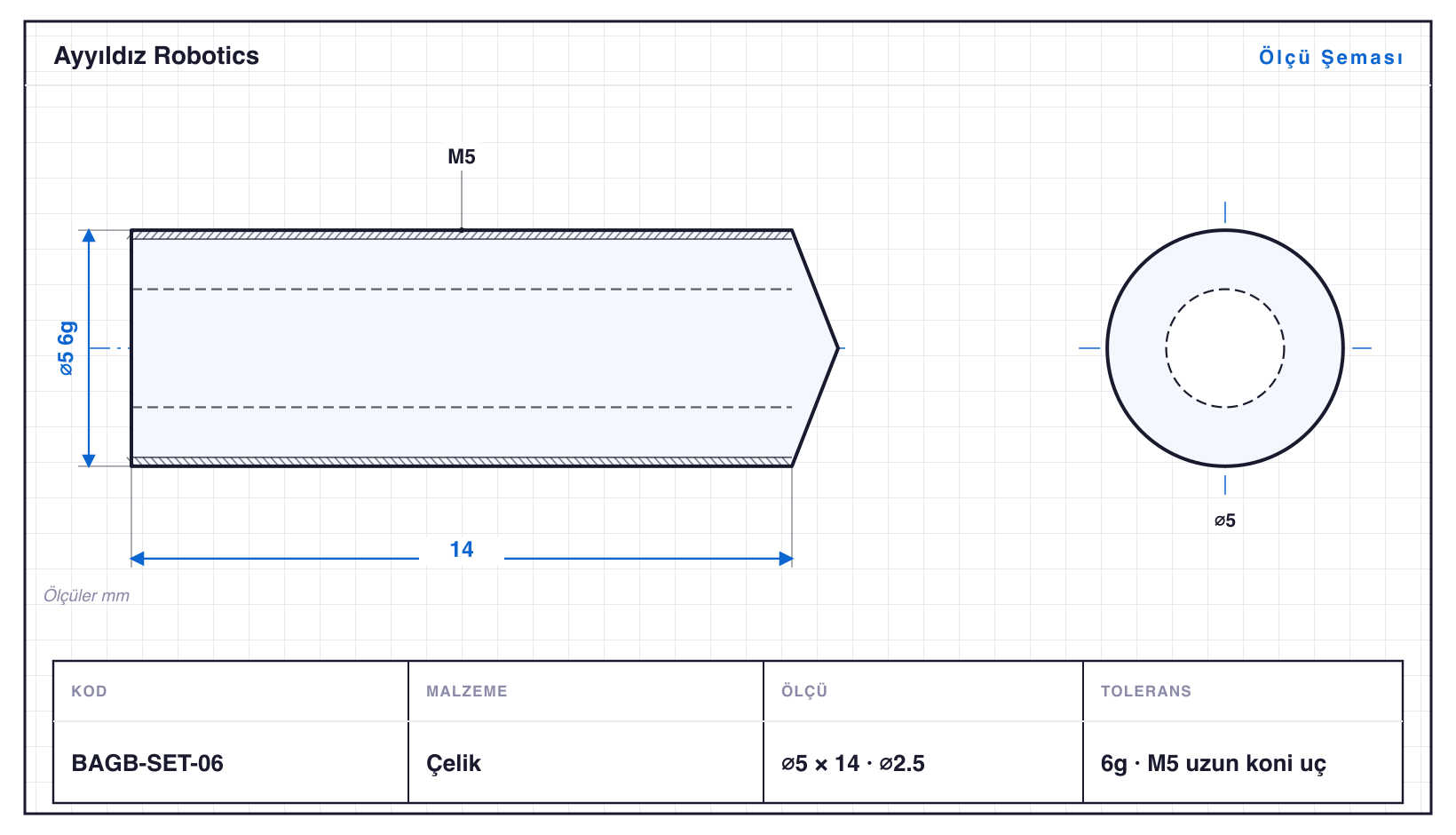

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BAGB-SET-01 | 3 | 6 | M3 | 6g | M3 koni uç, iç altıgen 1,5mm |
| BAGB-SET-02 | 3 | 10 | M3 | 6g | M3 uzun koni uç |
| BAGB-SET-03 | 4 | 8 | M4 | 6g | M4 koni uç, iç altıgen 2mm |
| BAGB-SET-04 | 4 | 12 | M4 | 6g | M4 uzun koni uç |
| BAGB-SET-05 | 5 | 8 | M5 | 6g | M5 düz uç, iç altıgen 2,5mm |
| BAGB-SET-06 | 5 | 14 | M5 | 6g | M5 uzun koni uç |
| BAGB-SET-07 | 6 | 10 | M6 | 6g | M6 koni uç, iç altıgen 3mm |
| BAGB-SET-08 | 6 | 16 | M6 | 6g | M6 düz uç uzun |
| BAGB-SET-09 | 8 | 12 | M8 | 6g | M8 koni uç, iç altıgen 4mm |
| BAGB-SET-10 | 8 | 20 | M8 | 6g | M8 uzun koni uç |
| BAGB-SET-11 | 10 | 16 | M10 | 6g | M10 koni uç, iç altıgen 5mm |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Ayar (Set) Vidası, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Bağlantı Elemanları ailesidir — çaplar ⌀3–10 mm, boylar 6–20 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀10 mm çubuktan çıkıyor; ailenin en uzun varyantı BAGB-SET-10, 20 mm. Tornalamanın yanında diş çekme (M3–M10 arası 6 ölçü) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BAGB-SET-02: ⌀3 mm çapta 10 mm boy, yani L/D 3,3. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü BAGB-SET-01 (⌀3 mm), en büyüğü BAGB-SET-11 (⌀10 mm). Aile dişli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
