Ayar Vidası (Setuskur)
Altıgen soket başsız ayar vidası; konum sabitleme ve boşluk alma için.

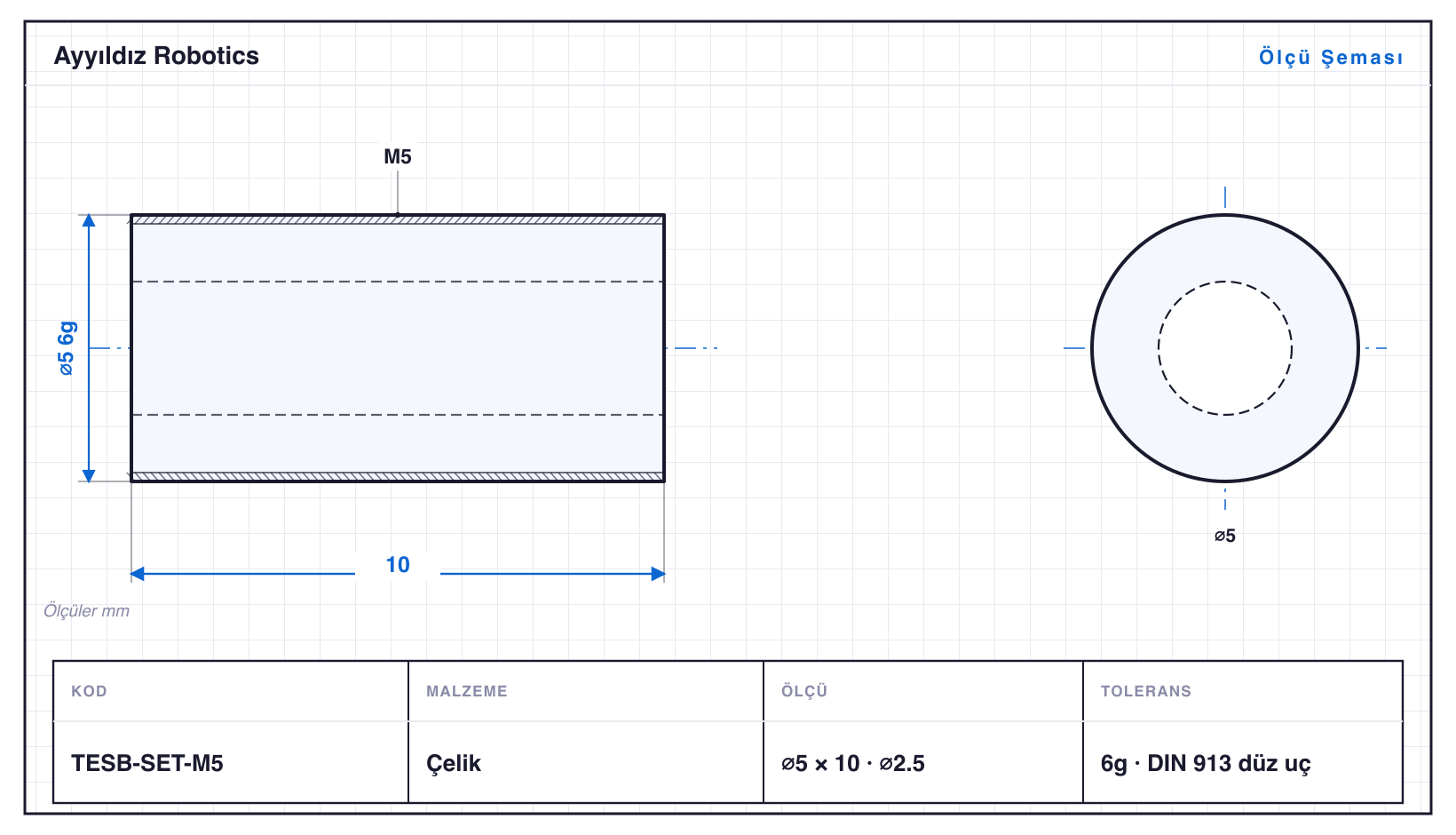

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
12 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| TESB-SET-M2 | 2 | 4 | M2 | 6g | DIN 913 düz uç |
| TESB-SET-M2C | 2 | 5 | M2 | 6g | DIN 914 konik uç |
| TESB-SET-M3 | 3 | 6 | M3 | 6g | DIN 913 düz uç |
| TESB-SET-M3C | 3 | 8 | M3 | 6g | DIN 914 konik uç |
| TESB-SET-M4 | 4 | 8 | M4 | 6g | DIN 913 düz uç |
| TESB-SET-M4C | 4 | 10 | M4 | 6g | DIN 914 konik uç |
| TESB-SET-M5 | 5 | 10 | M5 | 6g | DIN 913 düz uç |
| TESB-SET-M5C | 5 | 12 | M5 | 6g | DIN 914 konik uç |
| TESB-SET-M6 | 6 | 12 | M6 | 6g | DIN 913 düz uç |
| TESB-SET-M6C | 6 | 16 | M6 | 6g | DIN 914 konik uç |
| TESB-SET-M8 | 8 | 16 | M8 | 6g | DIN 913 düz uç |
| TESB-SET-M8C | 8 | 20 | M8 | 6g | DIN 914 konik uç |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Ayar Vidası (Setuskur), Goodway SW-20 kayar otomatta üretilen 12 varyantlık bir Tespit & Merkezleme ailesidir — çaplar ⌀2–8 mm, boylar 4–20 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀8 mm çubuktan çıkıyor; ailenin en uzun varyantı TESB-SET-M8C, 20 mm. Tornalamanın yanında diş çekme (M2–M8 arası 6 ölçü) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant TESB-SET-M3C: ⌀3 mm çapta 8 mm boy, yani L/D 2,7. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü TESB-SET-M2 (⌀2 mm), en büyüğü TESB-SET-M8C (⌀8 mm). Aile dişli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
