Yaylı Baskı Pimi Gövdesi
Dış dişli gövde ve konik uçlu yaylı indeksleme baskı pimi.

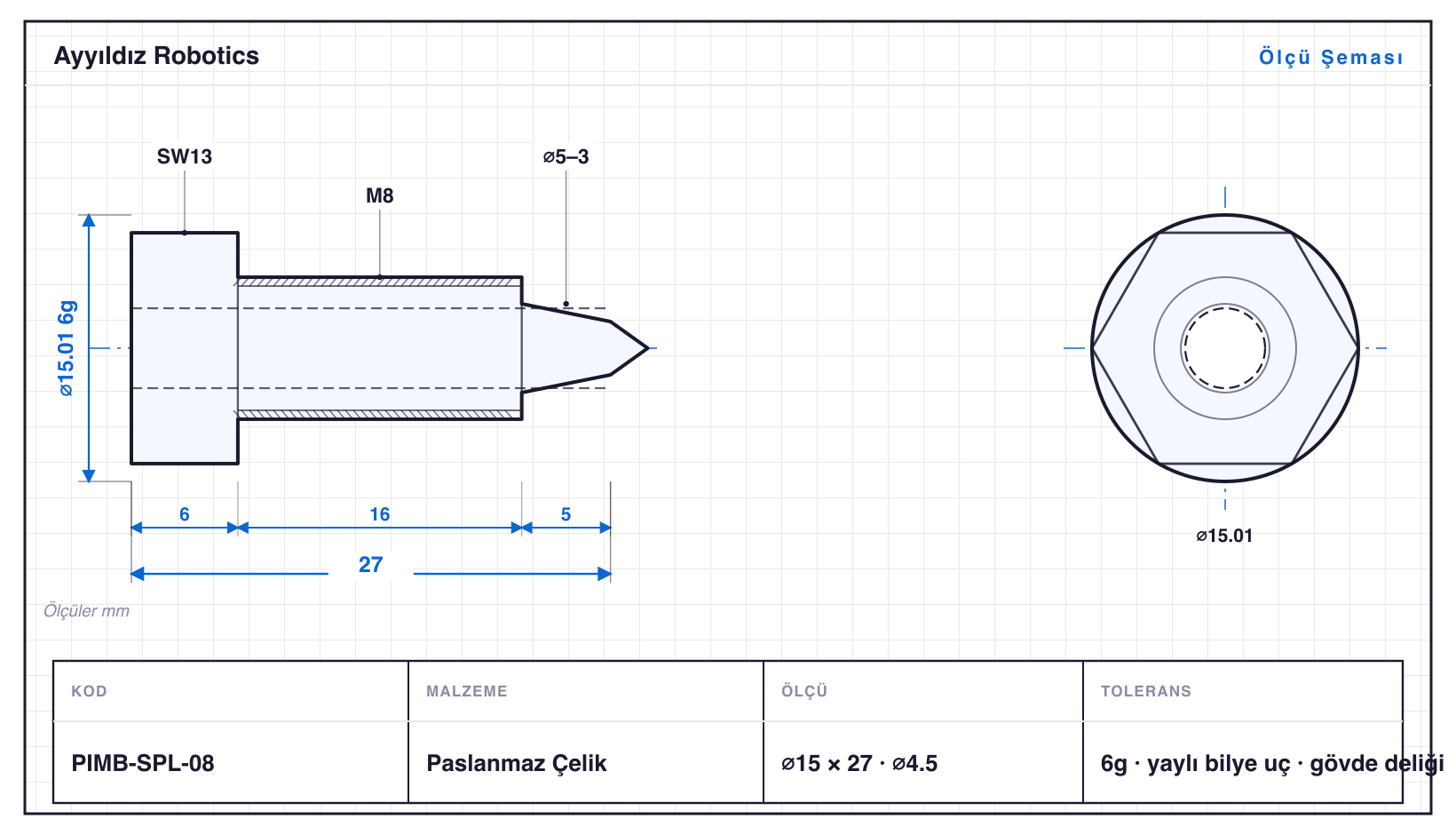

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| PIMB-SPL-04 | 8,1 | 17 | M4 · SW7 · konik · ⌀2,5 | 6g | yaylı bilye uç · gövde deliği |
| PIMB-SPL-05 | 9,2 | 20,5 | M5 · SW8 · konik · ⌀3 | 6g | yaylı bilye uç · gövde deliği |
| PIMB-SPL-06 | 11,5 | 23 | M6 · SW10 · konik · ⌀3,5 | 6g | yaylı bilye uç · gövde deliği |
| PIMB-SPL-06D | 11,5 | 25 | M6 · SW10 · ⌀3,5 | 6g | yaylı silindir baskı ucu |
| PIMB-SPL-08 | 15 | 27 | M8 · SW13 · konik · ⌀4,5 | 6g | yaylı bilye uç · gövde deliği |
| PIMB-SPL-08D | 15 | 29 | M8 · SW13 · ⌀4,5 | 6g | yaylı silindir baskı ucu |
| PIMB-SPL-10 | 19,6 | 31 | M10 · SW17 · konik · ⌀6 | 6g | yaylı bilye uç · gövde deliği |
| PIMB-SPL-10D | 19,6 | 33 | M10 · SW17 · ⌀6 | 6g | yaylı silindir baskı ucu |
| PIMB-SPL-12 | 19,6 | 37 | M12 · SW17 · konik · ⌀7 | 6g | ağır tip yaylı bilye uç |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Yaylı Baskı Pimi Gövdesi, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Pimler ailesidir — çaplar ⌀8,1–19,6 mm, boylar 17–37 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı PIMB-SPL-12, 37 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü), altıgen ağız frezeleme (SW7–17), konik tornalama ve eksenel delme (⌀2,5–7 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant PIMB-SPL-05: ⌀9,2 mm çapta 20,5 mm boy, yani L/D 2,2. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü PIMB-SPL-04 (⌀8,1 mm), en büyüğü PIMB-SPL-12 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
