Manyetik Pim Gövdesi
Uç deliğine mıknatıs preslenen paslanmaz manyetik tutucu pim gövdesi.

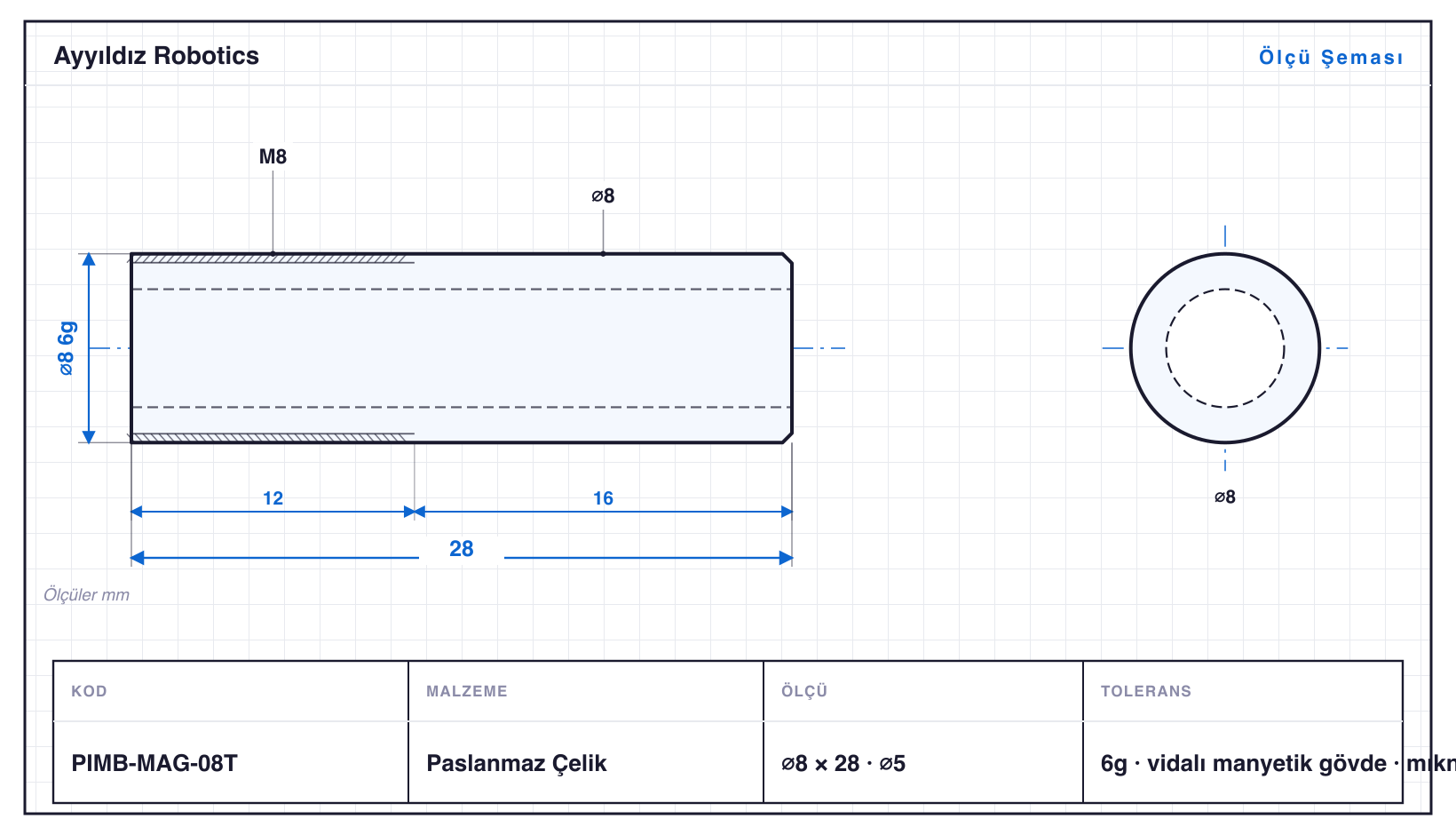

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| PIMB-MAG-05 | 5 | 18 | ⌀3 | h9 · ⌀5: 0/−0,030 | mıknatıs yuvası |
| PIMB-MAG-06 | 6 | 20 | ⌀4 | h9 · ⌀6: 0/−0,030 | mıknatıs yuvası |
| PIMB-MAG-06T | 6 | 24 | M6 · ⌀4 | 6g | vidalı manyetik gövde · mıknatıs yuvası |
| PIMB-MAG-08 | 8 | 24 | ⌀5 | h9 · ⌀8: 0/−0,036 | mıknatıs yuvası |
| PIMB-MAG-08T | 8 | 28 | M8 · ⌀5 | 6g | vidalı manyetik gövde · mıknatıs yuvası |
| PIMB-MAG-10 | 10 | 30 | ⌀6 | h9 · ⌀10: 0/−0,036 | mıknatıs yuvası |
| PIMB-MAG-10T | 10 | 32 | M10 · ⌀6 | 6g | vidalı manyetik gövde · mıknatıs yuvası |
| PIMB-MAG-08S | 12 | 26 | ⌀5 · 2 kademe | h9 | başlı manyetik gövde · mıknatıs yuvası |
| PIMB-MAG-10S | 15 | 33 | ⌀6 · 2 kademe | h9 | başlı manyetik gövde · mıknatıs yuvası |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Manyetik Pim Gövdesi, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Pimler ailesidir — çaplar ⌀5–15 mm, boylar 18–33 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı PIMB-MAG-10S, 33 mm. Tornalamanın yanında diş çekme (M6, M8, M10) ve eksenel delme (⌀3–6 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant PIMB-MAG-06T: ⌀6 mm çapta 24 mm boy, yani L/D 4,0. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h9, 6g tolerans sınıflarında işlenir; en küçüğü PIMB-MAG-05 (⌀5 mm), en büyüğü PIMB-MAG-10S (⌀15 mm). Aile dişli, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
