Sensör Hedef Pimi
Endüktif/optik algılama için dişli montajlı kademeli sensör hedef pimi.

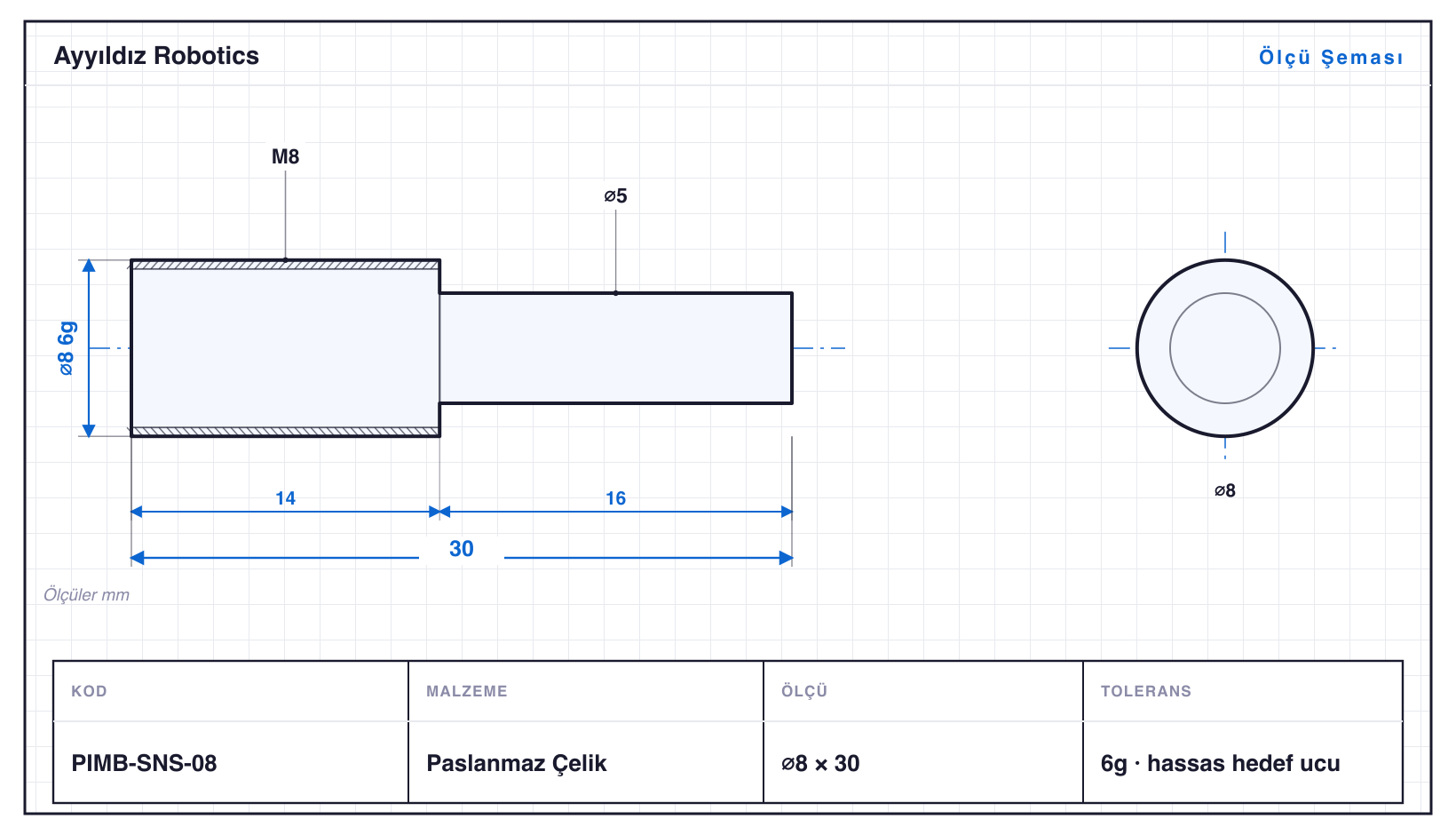

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| PIMB-SNS-03 | 3 | 14 | M3 | 6g | hassas hedef ucu |
| PIMB-SNS-04 | 4 | 18 | M4 | 6g | hassas hedef ucu |
| PIMB-SNS-05 | 5 | 22 | M5 | 6g | hassas hedef ucu |
| PIMB-SNS-06 | 6 | 26 | M6 | 6g | hassas hedef ucu |
| PIMB-SNS-06C | 6 | 20 | M6 · konik | 6g | konik uçlu tetikleme pimi |
| PIMB-SNS-08 | 8 | 30 | M8 | 6g | hassas hedef ucu |
| PIMB-SNS-08C | 8 | 24 | M8 · konik | 6g | konik uçlu tetikleme pimi |
| PIMB-SNS-06H | 11,5 | 31 | M6 · SW10 | 6g | altıgen ayarlı sensör pimi |
| PIMB-SNS-08H | 15 | 36 | M8 · SW13 | 6g | altıgen ayarlı sensör pimi |
| PIMB-SNS-10H | 19,6 | 43 | M10 · SW17 | 6g | altıgen ayarlı sensör pimi |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Sensör Hedef Pimi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Pimler ailesidir — çaplar ⌀3–19,6 mm, boylar 14–43 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı PIMB-SNS-10H, 43 mm. Tornalamanın yanında diş çekme (M3–M10 arası 6 ölçü), altıgen ağız frezeleme (SW10–17) ve konik tornalama gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant PIMB-SNS-03: ⌀3 mm çapta 14 mm boy, yani L/D 4,7. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü PIMB-SNS-03 (⌀3 mm), en büyüğü PIMB-SNS-10H (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, konik, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
