İç Dişli Konik Pim
Kör deliklerden sökme için iç dişli DIN 7978 konik pim.

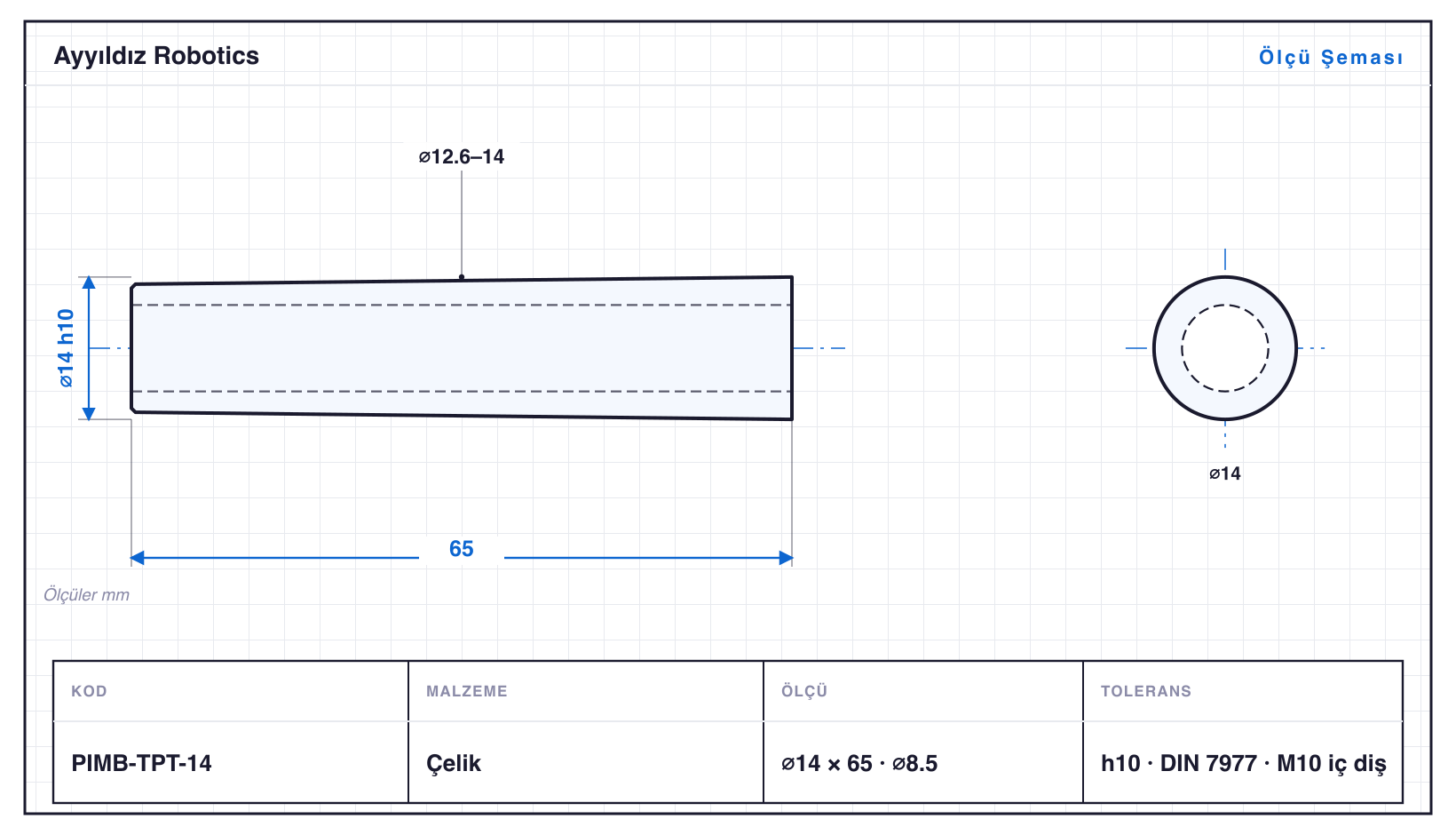

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| PIMB-TPT-06 | 6 | 30 | konik · ⌀3,3 | h10 | DIN 7978 · M4 iç diş |
| PIMB-TPT-08 | 8 | 36 | konik · ⌀4,2 | h10 | DIN 7978 · M5 iç diş |
| PIMB-TPT-10 | 10 | 45 | konik · ⌀5 | h10 | DIN 7978 · M6 iç diş |
| PIMB-TPT-12 | 12 | 55 | konik · ⌀6,8 | h10 | DIN 7978 · M8 iç diş |
| PIMB-TPT-14 | 14 | 65 | konik · ⌀8,5 | h10 | DIN 7978 · M10 iç diş |
| PIMB-TPT-16 | 16 | 75 | konik · ⌀8,5 | h10 | DIN 7978 · M10 iç diş |
| PIMB-TPT-18 | 18 | 85 | konik · ⌀10,2 | h10 | DIN 7978 · M12 iç diş |
| PIMB-TPT-20 | 20 | 95 | konik · ⌀10,2 | h10 | DIN 7978 · M12 iç diş |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
İç Dişli Konik Pim, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Pimler ailesidir — çaplar ⌀6–20 mm, boylar 30–95 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı PIMB-TPT-20, 95 mm. Tornalamanın yanında konik tornalama gerekiyor. Ailedeki delikler ⌀3,3–10,2 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant PIMB-TPT-06: ⌀6 mm çapta 30 mm boy, yani L/D 5,0. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h10 toleransında işlenir; en küçüğü PIMB-TPT-06 (⌀6 mm), en büyüğü PIMB-TPT-20 (⌀20 mm). Aile konik, delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
