Distans Kovanı
İki rulman arasını ayarlayan düz cidarlı distans kovanı.
Üretim Kapsamı
Distans Kovanı, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Rulman & Keçe Adaptörleri ailesidir — çaplar ⌀10–20 mm, boylar 10–32 mm, standart malzeme Çelik (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RULD-SPC-18, 32 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀6–18 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RULD-SPC-18: ⌀20 mm çapta 32 mm boy, yani L/D 1,6. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h9 toleransında işlenir; en küçüğü RULD-SPC-06 (⌀10 mm), en büyüğü RULD-SPC-18 (⌀20 mm). Aile delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

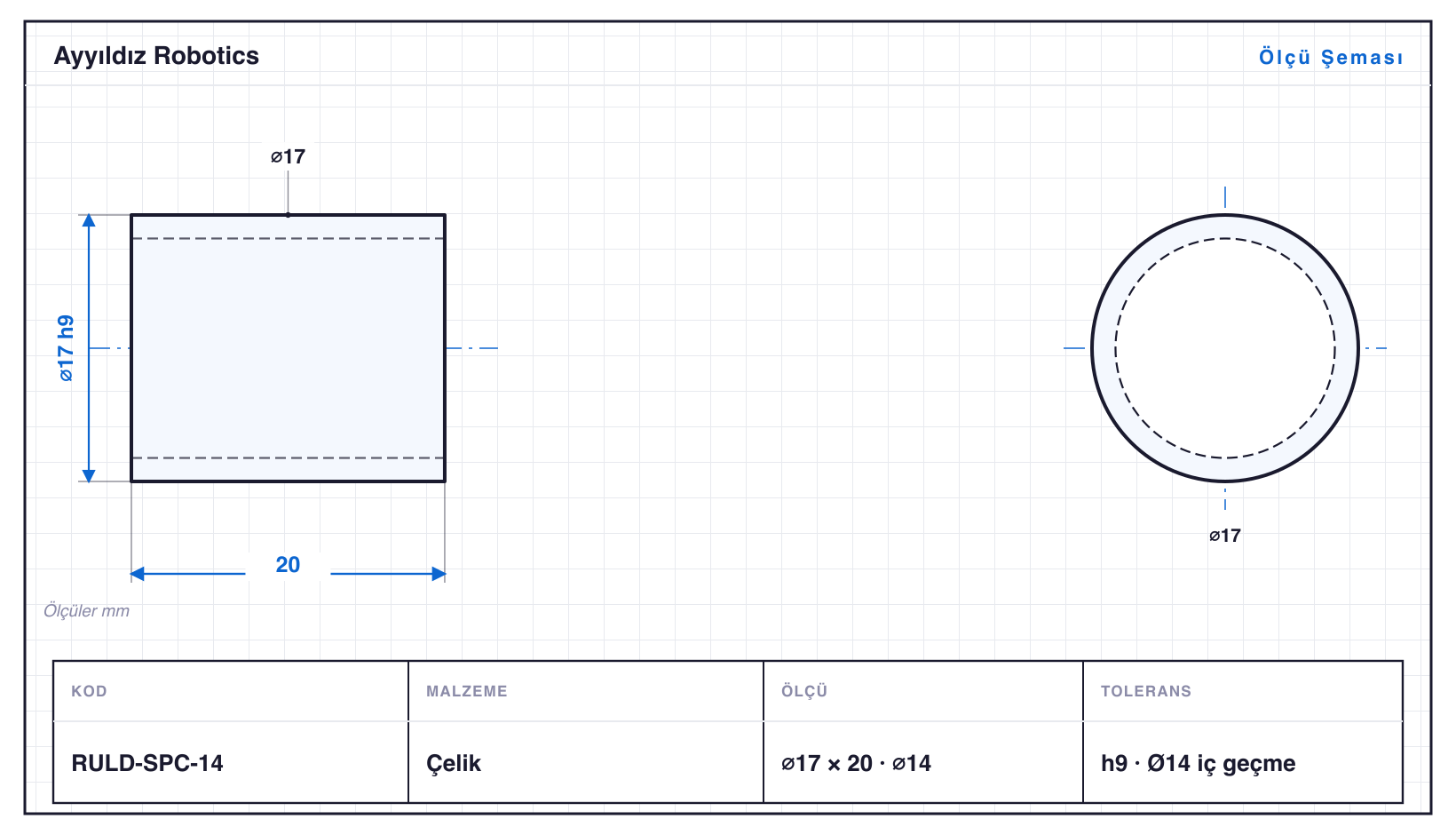

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| RULD-SPC-06 | ⌀10 | 10 mm | ⌀6 | h9 | Ø6 iç geçme | 26,70 ₺ |
| RULD-SPC-08 | ⌀12 | 12 mm | ⌀8 | h9 | Ø8 iç geçme | 28,64 ₺ |
| RULD-SPC-10 | ⌀14 | 15 mm | ⌀10 | h9 | Ø10 iç geçme | 31,29 ₺ |
| RULD-SPC-12 | ⌀16 | 18 mm | ⌀12 | h9 | Ø12 iç geçme | 34,12 ₺ |
| RULD-SPC-14 | ⌀17 | 20 mm | ⌀14 | h9 | Ø14 iç geçme | 35,81 ₺ |
| RULD-SPC-15 | ⌀18 | 22 mm | ⌀15 | h9 | Ø15 iç geçme | 37,66 ₺ |
| RULD-SPC-16 | ⌀19 | 25 mm | ⌀16 | h9 | Ø16 iç geçme | 40,27 ₺ |
| RULD-SPC-17 | ⌀20 | 28 mm | ⌀17 | h9 | Ø17 iç geçme | 43,45 ₺ |
| RULD-SPC-18 | ⌀20 | 32 mm | ⌀18 | h9 | Ø18 iç geçme uzun | 46,53 ₺ |
Çelik · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
