Mesafe Bileziği
Mil üzerinde ayarlı eksenel boşluk sağlayan uzun silindirik mesafe bileziği.
Üretim Kapsamı
Mesafe Bileziği, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Rulman & Keçe Adaptörleri ailesidir — çaplar ⌀9–20 mm, boylar 15–60 mm, standart malzeme Çelik (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RULA-MSF-12L, 60 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀5–16 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RULA-MSF-12L: ⌀16 mm çapta 60 mm boy, yani L/D 3,8. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h8 toleransında işlenir; en küçüğü RULA-MSF-05 (⌀9 mm), en büyüğü RULA-MSF-16 (⌀20 mm). Aile delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

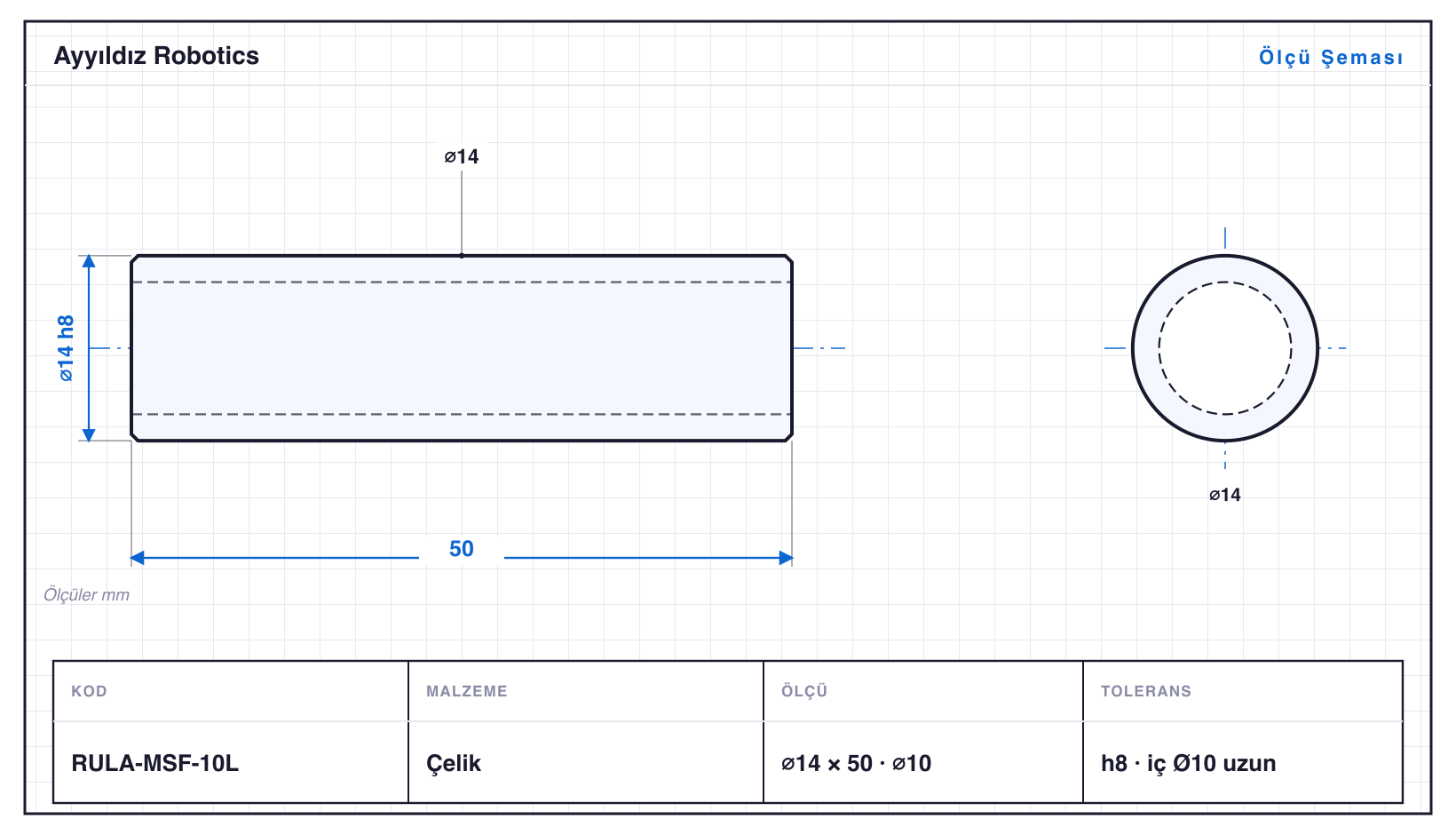

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| RULA-MSF-05 | ⌀9 | 15 mm | ⌀5 | h8 | iç Ø5 | 29,03 ₺ |
| RULA-MSF-06 | ⌀10 | 20 mm | ⌀6 | h8 | iç Ø6 | 32,22 ₺ |
| RULA-MSF-08 | ⌀12 | 25 mm | ⌀8 | h8 | iç Ø8 | 36,05 ₺ |
| RULA-MSF-08L | ⌀12 | 40 mm | ⌀8 | h8 | iç Ø8 uzun | 44,59 ₺ |
| RULA-MSF-10 | ⌀14 | 30 mm | ⌀10 | h8 | iç Ø10 | 40,15 ₺ |
| RULA-MSF-10L | ⌀14 | 50 mm | ⌀10 | h8 | iç Ø10 uzun | 51,97 ₺ |
| RULA-MSF-12 | ⌀16 | 35 mm | ⌀12 | h8 | iç Ø12 | 44,57 ₺ |
| RULA-MSF-12L | ⌀16 | 60 mm | ⌀12 | h8 | iç Ø12 uzun | 59,94 ₺ |
| RULA-MSF-15 | ⌀18 | 40 mm | ⌀15 | h8 | iç Ø15 | 49,10 ₺ |
| RULA-MSF-16 | ⌀20 | 45 mm | ⌀16 | h8 | iç Ø16 | 54,57 ₺ |
Çelik · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
