Rulman Ara Bileziği
İki rulman arasına eksenel mesafe veren düz silindirik ara bilezik.
Üretim Kapsamı
Rulman Ara Bileziği, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Rulman & Keçe Adaptörleri ailesidir — çaplar ⌀8–20 mm, boylar 4–12 mm, standart malzeme Çelik (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RULA-ABL-12L, 12 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀6–17 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RULA-ABL-12L: ⌀14 mm çapta 12 mm boy, yani L/D 0,9. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h7 toleransında işlenir; en küçüğü RULA-ABL-06 (⌀8 mm), en büyüğü RULA-ABL-17 (⌀20 mm). Aile delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

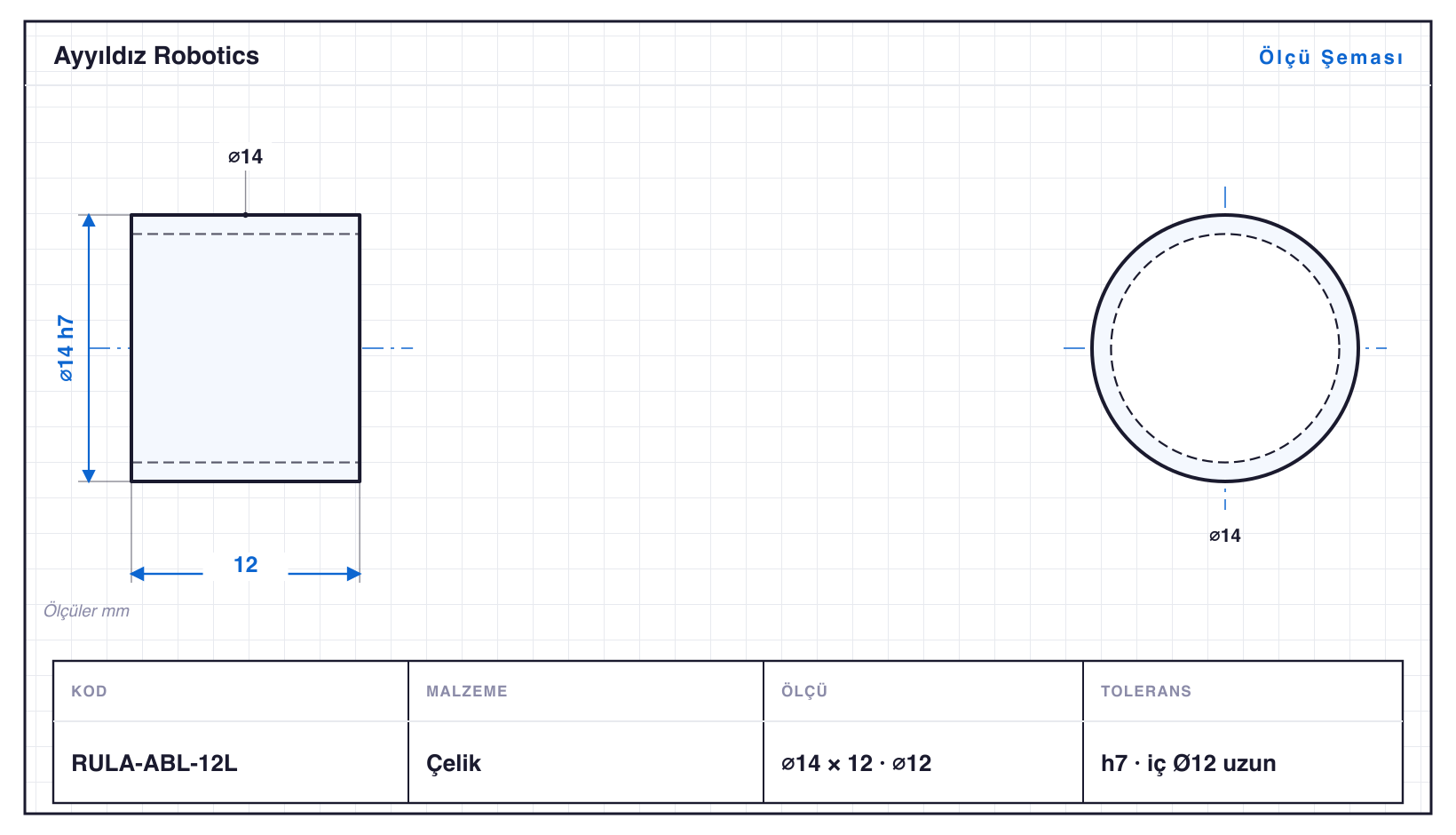

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| RULA-ABL-06 | ⌀8 | 4 mm | ⌀6 | h7 | iç Ø6 | 24,55 ₺ |
| RULA-ABL-08 | ⌀10 | 5 mm | ⌀8 | h7 | iç Ø8 | 26,04 ₺ |
| RULA-ABL-10 | ⌀12 | 5 mm | ⌀10 | h7 | iç Ø10 | 26,74 ₺ |
| RULA-ABL-10L | ⌀12 | 10 mm | ⌀10 | h7 | iç Ø10 uzun | 30,98 ₺ |
| RULA-ABL-12 | ⌀14 | 6 mm | ⌀12 | h7 | iç Ø12 | 28,32 ₺ |
| RULA-ABL-12L | ⌀14 | 12 mm | ⌀12 | h7 | iç Ø12 uzun | 33,53 ₺ |
| RULA-ABL-14 | ⌀16 | 6 mm | ⌀14 | h7 | iç Ø14 | 29,08 ₺ |
| RULA-ABL-15 | ⌀17 | 8 mm | ⌀15 | h7 | iç Ø15 | 31,27 ₺ |
| RULA-ABL-16 | ⌀18 | 8 mm | ⌀16 | h7 | iç Ø16 | 31,70 ₺ |
| RULA-ABL-17 | ⌀20 | 10 mm | ⌀17 | h7 | iç Ø17 | 34,70 ₺ |
Çelik · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
