Ayar Bileziği
Radyal M-diş delikli, sıkma vidasıyla mile sabitlenen ayar bileziği.

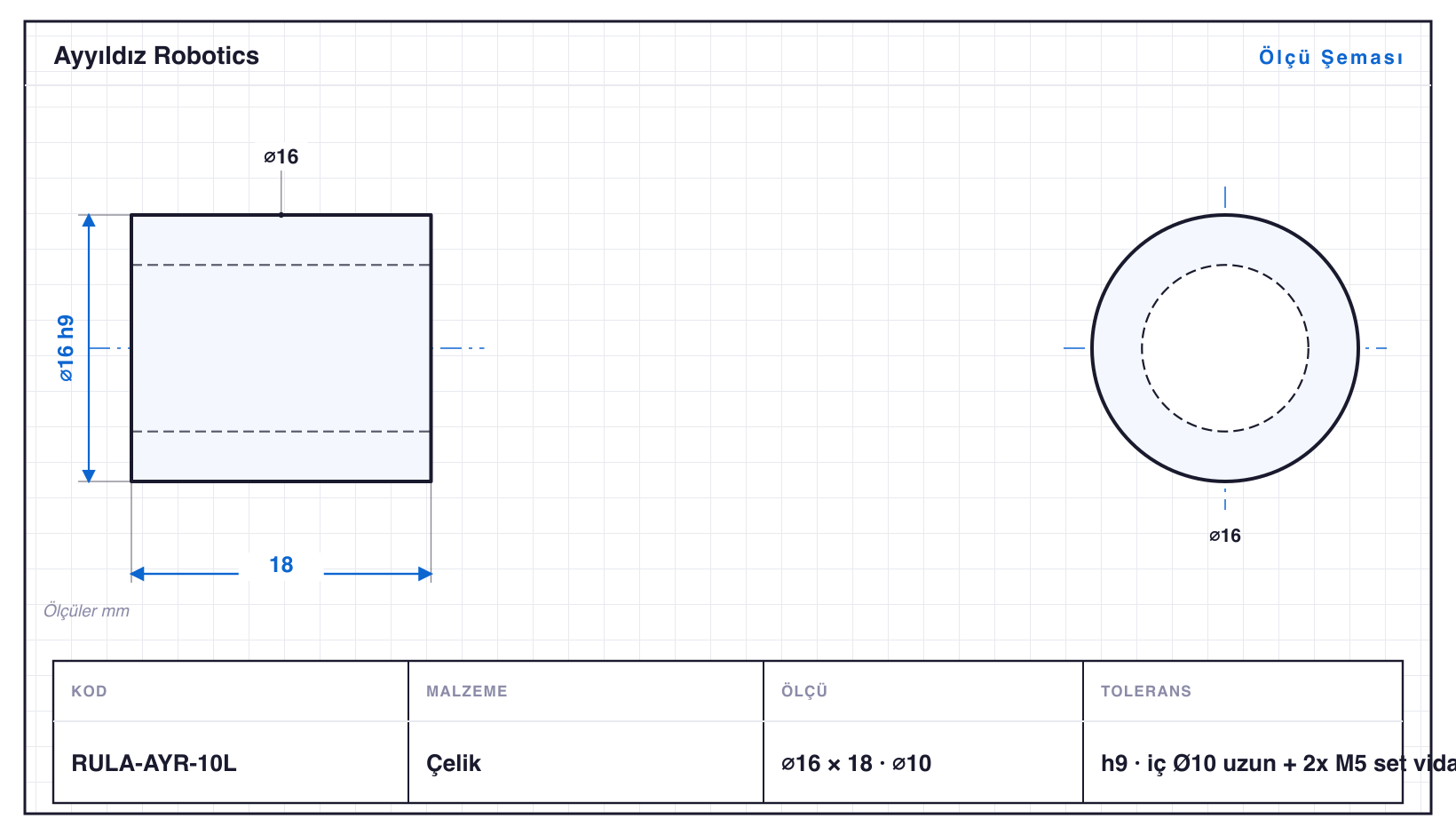

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| RULA-AYR-05 | 12 | 8 | ⌀5 | h9 · ⌀12: 0/−0,043 | iç ⌀5 + M4 radyal set vida |
| RULA-AYR-06 | 14 | 9 | ⌀6 | h9 · ⌀14: 0/−0,043 | iç ⌀6 + M4 radyal set vida |
| RULA-AYR-08 | 15 | 10 | ⌀8 | h9 · ⌀15: 0/−0,043 | iç ⌀8 + M5 radyal set vida |
| RULA-AYR-08L | 15 | 16 | ⌀8 | h9 · ⌀15: 0/−0,043 | iç ⌀8 uzun + 2x M5 set vida |
| RULA-AYR-10 | 16 | 11 | ⌀10 | h9 · ⌀16: 0/−0,043 | iç ⌀10 + M5 radyal set vida |
| RULA-AYR-10L | 16 | 18 | ⌀10 | h9 · ⌀16: 0/−0,043 | iç ⌀10 uzun + 2x M5 set vida |
| RULA-AYR-12 | 18 | 12 | ⌀12 | h9 · ⌀18: 0/−0,043 | iç ⌀12 + M6 radyal set vida |
| RULA-AYR-12L | 18 | 20 | ⌀12 | h9 · ⌀18: 0/−0,043 | iç ⌀12 uzun + 2x M6 set vida |
| RULA-AYR-14 | 20 | 13 | ⌀14 | h9 · ⌀20: 0/−0,052 | iç ⌀14 + M6 radyal set vida |
| RULA-AYR-15 | 20 | 14 | ⌀15 | h9 · ⌀20: 0/−0,052 | iç ⌀15 + M6 radyal set vida |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Ayar Bileziği, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Rulman & Keçe Adaptörleri ailesidir — çaplar ⌀12–20 mm, boylar 8–20 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RULA-AYR-12L, 20 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀5–15 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RULA-AYR-10L: ⌀16 mm çapta 18 mm boy, yani L/D 1,1. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h9 toleransında işlenir; en küçüğü RULA-AYR-05 (⌀12 mm), en büyüğü RULA-AYR-15 (⌀20 mm). Aile delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
