Vidalı Keçe Kovanı
Gövdeye vidalanan dış dişli keçe tutucu kovan.

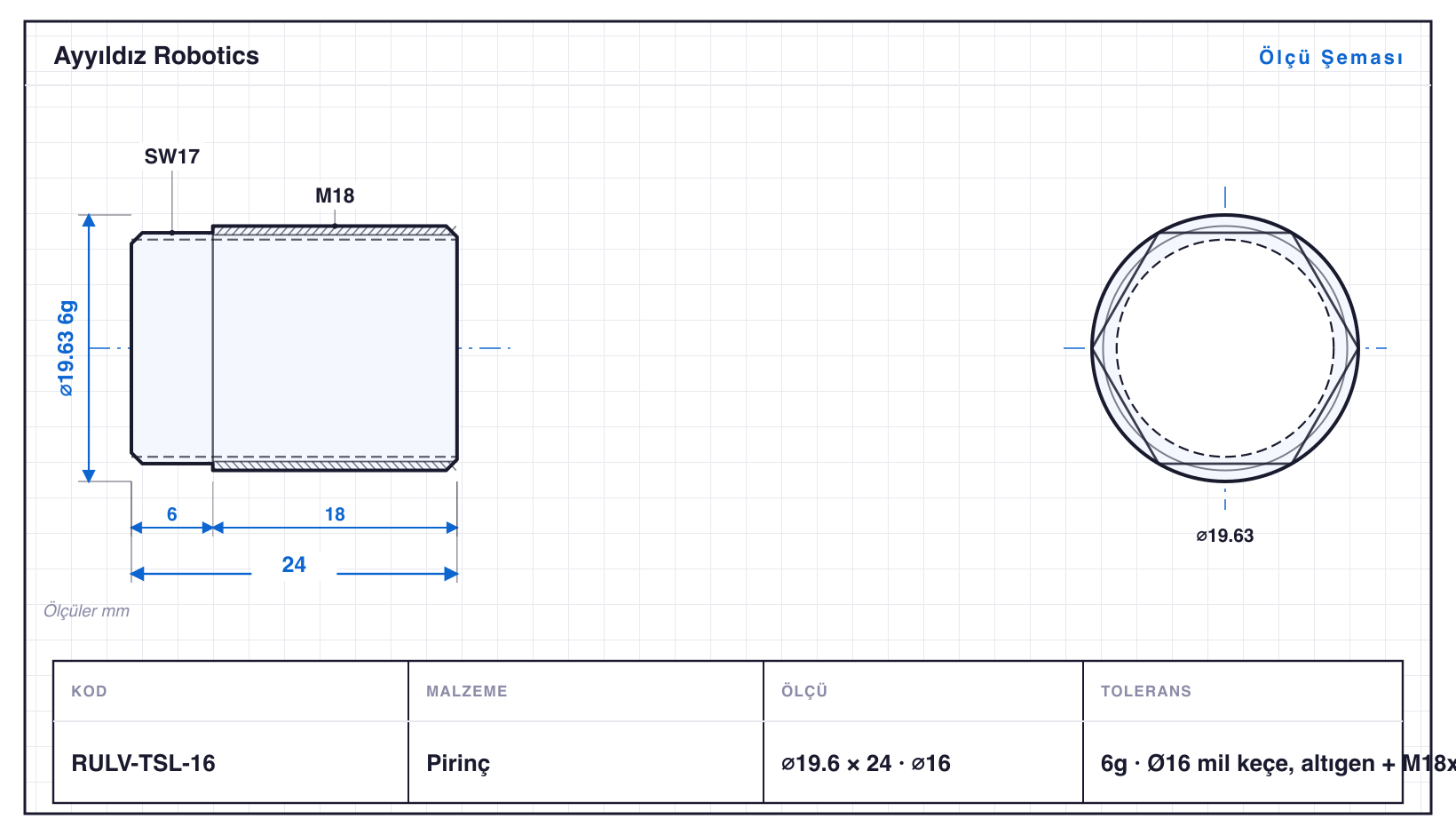

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| RULV-TSL-06 | 14 | 16 | M12 · ⌀6 | 6g | ⌀6 mil keçe, M12x1 dış |
| RULV-TSL-08 | 16 | 18 | M14 · ⌀8 | 6g | ⌀8 mil keçe, M14x1 dış |
| RULV-TSL-10 | 18 | 21 | M16 · ⌀10 | 6g | ⌀10 mil keçe, M16x1 dış |
| RULV-TSL-15 | 19,6 | 21 | M16 · SW17 · ⌀15 | 6g | ⌀15 mil keçe, altıgen + M16x1 |
| RULV-TSL-16 | 19,6 | 24 | M18 · SW17 · ⌀16 | 6g | ⌀16 mil keçe, altıgen + M18x1 |
| RULV-TSL-12 | 20 | 23 | M18 · ⌀12 | 6g | ⌀12 mil keçe, M18x1 dış |
| RULV-TSL-14 | 20 | 25 | M20 · ⌀14 | 6g | ⌀14 mil keçe, M20x1 dış |
| RULV-TSL-18 | 20 | 26 | M20 · SW17 · ⌀18 | 6g | ⌀18 mil keçe, altıgen + M20x1 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Vidalı Keçe Kovanı, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Rulman & Keçe Adaptörleri ailesidir — çaplar ⌀14–20 mm, boylar 16–26 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RULV-TSL-18, 26 mm. Tornalamanın yanında diş çekme (M12–M20 arası 5 ölçü) ve altıgen ağız frezeleme (SW17) gerekiyor. Ailedeki delikler ⌀6–18 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RULV-TSL-18: ⌀20 mm çapta 26 mm boy, yani L/D 1,3. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü RULV-TSL-06 (⌀14 mm), en büyüğü RULV-TSL-18 (⌀20 mm). Aile dişli, altıgen anahtar ağzı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
