Tırtıllı Sıkma Kovanı
Deliğe sıkı geçen tırtıllı dış yüzeyli tutma kovanı.

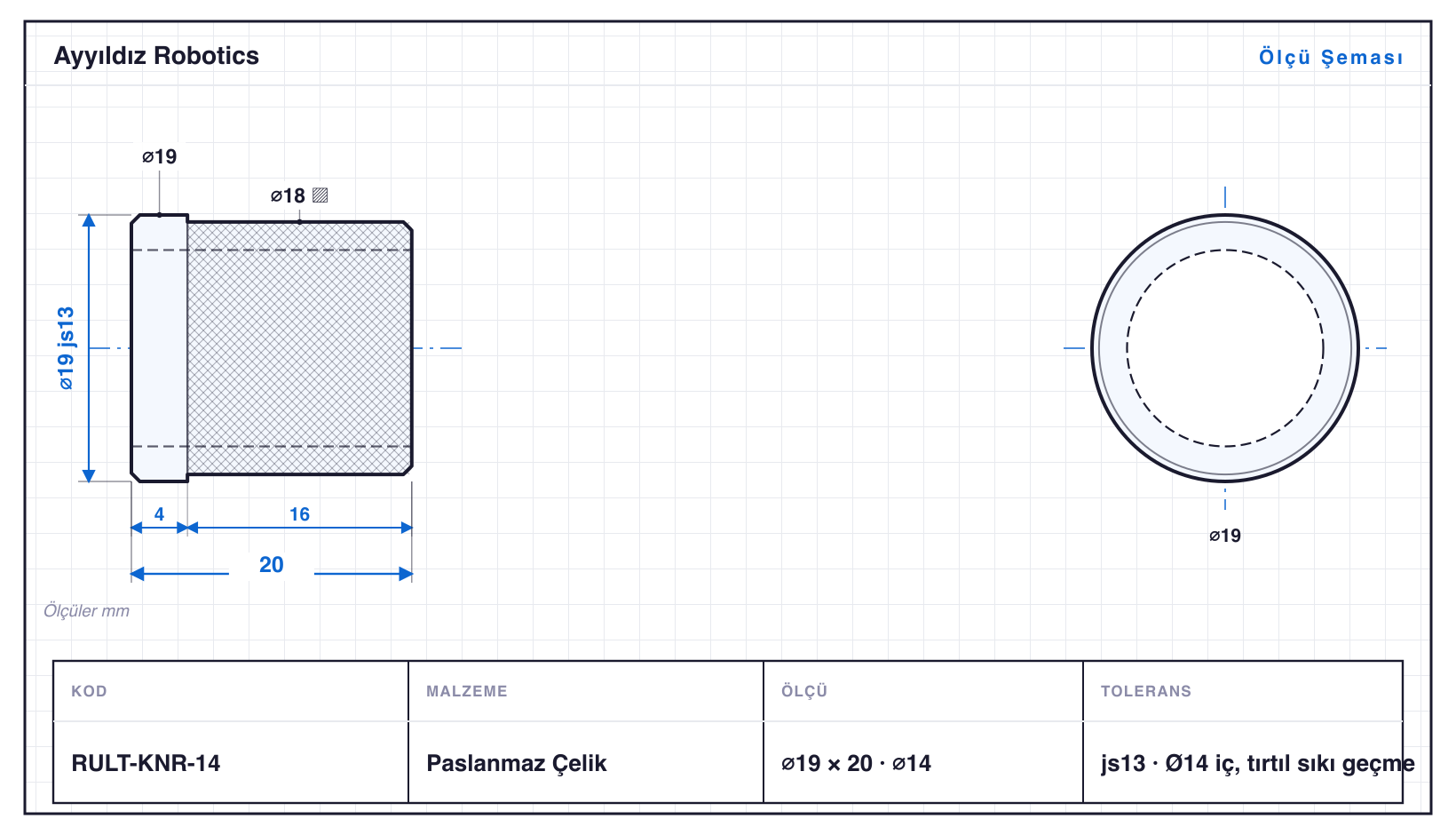

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| RULT-KNR-06 | 12 | 11 | tırtıl · ⌀6 · 2 kademe | js13 | ⌀6 iç, tırtıl sıkı geçme |
| RULT-KNR-08 | 14 | 13 | tırtıl · ⌀8 · 2 kademe | js13 | ⌀8 iç, tırtıl sıkı geçme |
| RULT-KNR-10 | 16 | 15,5 | tırtıl · ⌀10 · 2 kademe | js13 | ⌀10 iç, tırtıl sıkı geçme |
| RULT-KNR-12 | 18 | 17,5 | tırtıl · ⌀12 · 2 kademe | js13 | ⌀12 iç, tırtıl sıkı geçme |
| RULT-KNR-14 | 19 | 20 | tırtıl · ⌀14 · 2 kademe | js13 | ⌀14 iç, tırtıl sıkı geçme |
| RULT-KNR-15 | 20 | 22 | tırtıl · ⌀15 · 2 kademe | js13 | ⌀15 iç, tırtıl sıkı geçme |
| RULT-KNR-16 | 20 | 24 | tırtıl · ⌀16 · 2 kademe | js13 | ⌀16 iç, tırtıl sıkı geçme |
| RULT-KNR-18 | 20 | 29 | tırtıl · ⌀18 · 2 kademe | js13 | ⌀18 iç, tırtıl sıkı geçme uzun |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Tırtıllı Sıkma Kovanı, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Rulman & Keçe Adaptörleri ailesidir — çaplar ⌀12–20 mm, boylar 11–29 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RULT-KNR-18, 29 mm. Tornalamanın yanında tırtıl çekme gerekiyor. Ailedeki delikler ⌀6–18 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RULT-KNR-18: ⌀20 mm çapta 29 mm boy, yani L/D 1,4. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar js13 toleransında işlenir; en küçüğü RULT-KNR-06 (⌀12 mm), en büyüğü RULT-KNR-18 (⌀20 mm). Aile tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
