Keçe Kovanı
Radyal mil keçesini barındıran omuzlu iç yuvalı kovan.

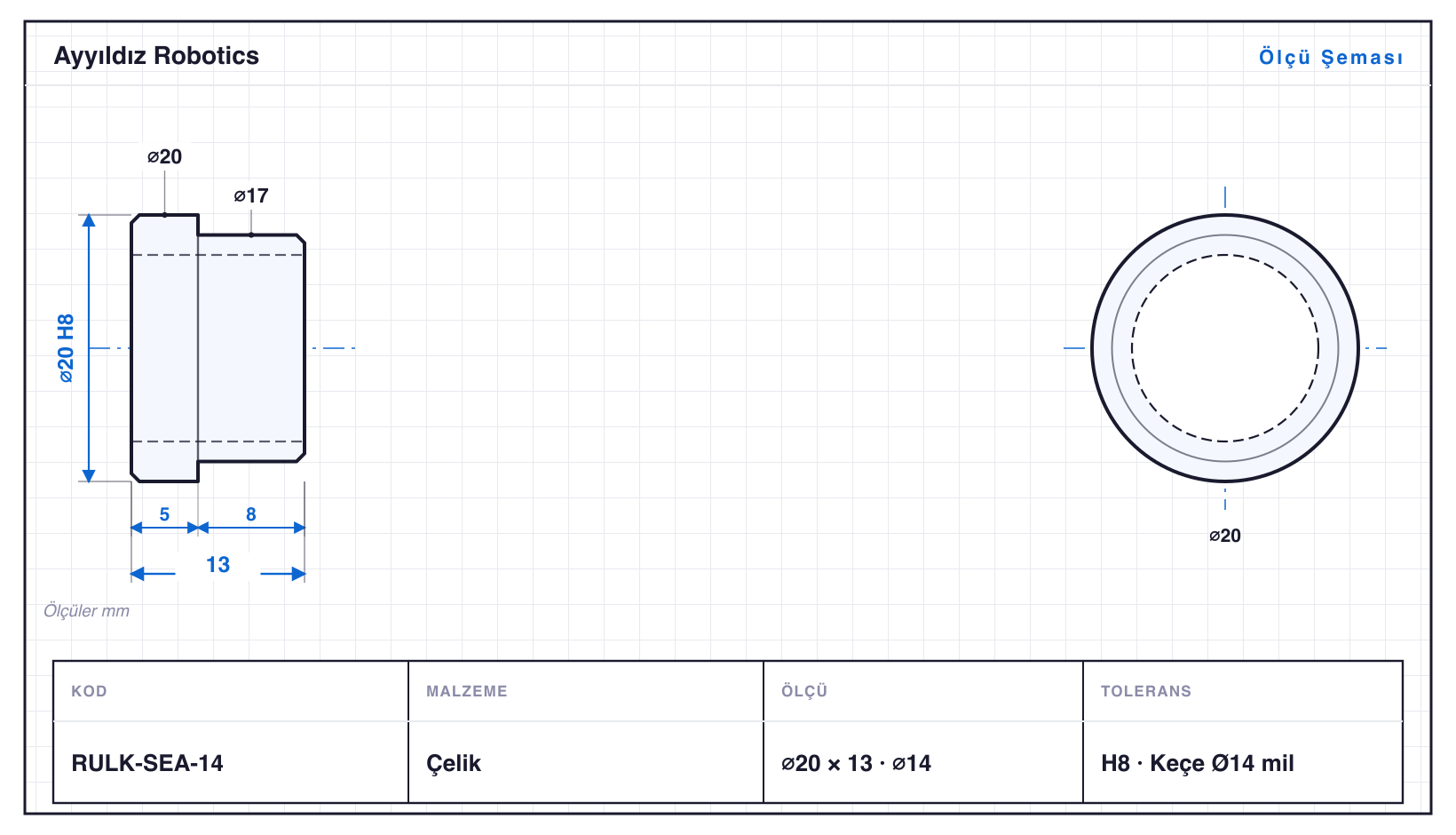

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| RULK-SEA-07 | 15 | 11 | ⌀7 · 2 kademe | H8 · ⌀7: +0,022/0 | Keçe ⌀7 mil |
| RULK-SEA-08 | 16 | 11 | ⌀8 · 2 kademe | H8 · ⌀8: +0,022/0 | Keçe ⌀8 mil |
| RULK-SEA-10 | 18 | 12 | ⌀10 · 2 kademe | H8 · ⌀10: +0,022/0 | Keçe ⌀10 mil |
| RULK-SEA-12 | 19 | 13 | ⌀12 · 2 kademe | H8 · ⌀12: +0,027/0 | Keçe ⌀12 mil |
| RULK-SEA-14 | 20 | 13 | ⌀14 · 2 kademe | H8 · ⌀14: +0,027/0 | Keçe ⌀14 mil |
| RULK-SEA-15 | 20 | 14 | ⌀15 · 2 kademe | H8 · ⌀15: +0,027/0 | Keçe ⌀15 mil |
| RULK-SEA-16 | 20 | 15 | ⌀16 · 2 kademe | H8 · ⌀16: +0,027/0 | Keçe ⌀16 mil |
| RULK-SEA-17 | 20 | 18 | konik · ⌀17 | H8 · ⌀17: +0,027/0 | Keçe ⌀17 mil konik ağız |
| RULK-SEA-18 | 20 | 17 | ⌀18 · 2 kademe | H8 · ⌀18: +0,027/0 | Keçe ⌀18 mil |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Keçe Kovanı, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Rulman & Keçe Adaptörleri ailesidir — çaplar ⌀15–20 mm, boylar 11–18 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı RULK-SEA-17, 18 mm. Tornalamanın yanında konik tornalama gerekiyor. Ailedeki delikler ⌀7–18 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant RULK-SEA-17: ⌀20 mm çapta 18 mm boy, yani L/D 0,9. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar H8 toleransında işlenir; en küçüğü RULK-SEA-07 (⌀15 mm), en büyüğü RULK-SEA-18 (⌀20 mm). Aile konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
