Paralel Dowel Pim
ISO 2338 esaslı, iki ucu pahlı silindirik paralel dowel pim; hassas konumlandırma için.

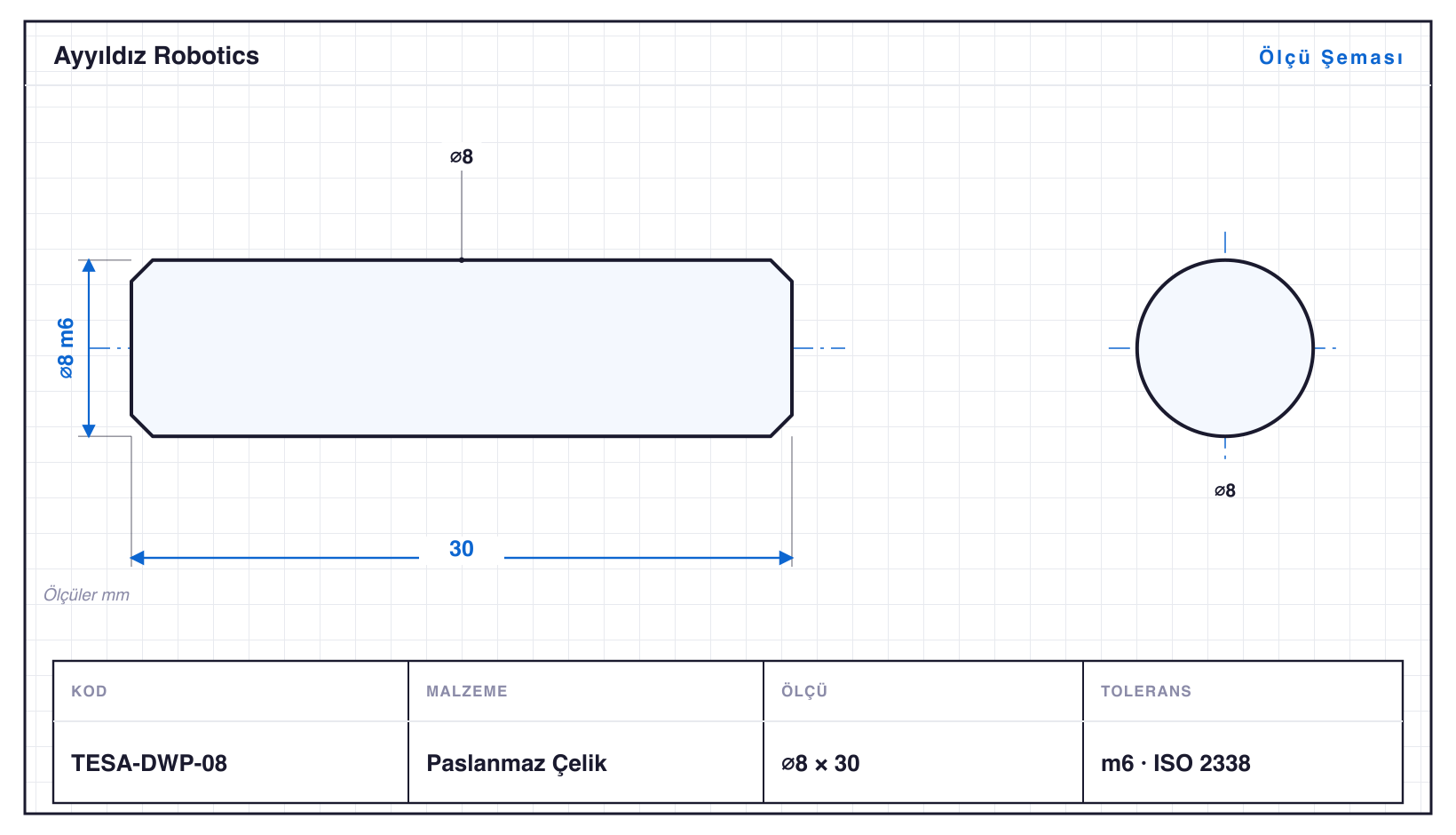

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Tolerans | Std |
|---|---|---|---|---|
| TESA-DWP-02 | 2 | 8 | m6 | ISO 2338 |
| TESA-DWP-03 | 3 | 12 | m6 | ISO 2338 |
| TESA-DWP-04 | 4 | 16 | m6 · ⌀4: +0,012/+0,004 | ISO 2338 |
| TESA-DWP-05 | 5 | 20 | m6 · ⌀5: +0,012/+0,004 | ISO 2338 |
| TESA-DWP-06 | 6 | 24 | m6 · ⌀6: +0,012/+0,004 | ISO 2338 |
| TESA-DWP-08 | 8 | 30 | m6 · ⌀8: +0,015/+0,006 | ISO 2338 |
| TESA-DWP-10 | 10 | 40 | m6 · ⌀10: +0,015/+0,006 | ISO 2338 |
| TESA-DWP-12 | 12 | 50 | m6 · ⌀12: +0,018/+0,007 | ISO 2338 |
| TESA-DWP-16 | 16 | 60 | m6 · ⌀16: +0,018/+0,007 | ISO 2338 |
| TESA-DWP-20 | 20 | 80 | m6 · ⌀20: +0,021/+0,008 | ISO 2338 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Paralel Dowel Pim, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Tespit & Merkezleme ailesidir — çaplar ⌀2–20 mm, boylar 8–80 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı TESA-DWP-20, 80 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant TESA-DWP-12: ⌀12 mm çapta 50 mm boy, yani L/D 4,2. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar m6 toleransında işlenir; en küçüğü TESA-DWP-02 (⌀2 mm), en büyüğü TESA-DWP-20 (⌀20 mm). Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
