Konum Pimi (Merkezleme Pimi)
Konik girişli konum pimi; parçayı fikstürde hassas merkezler.

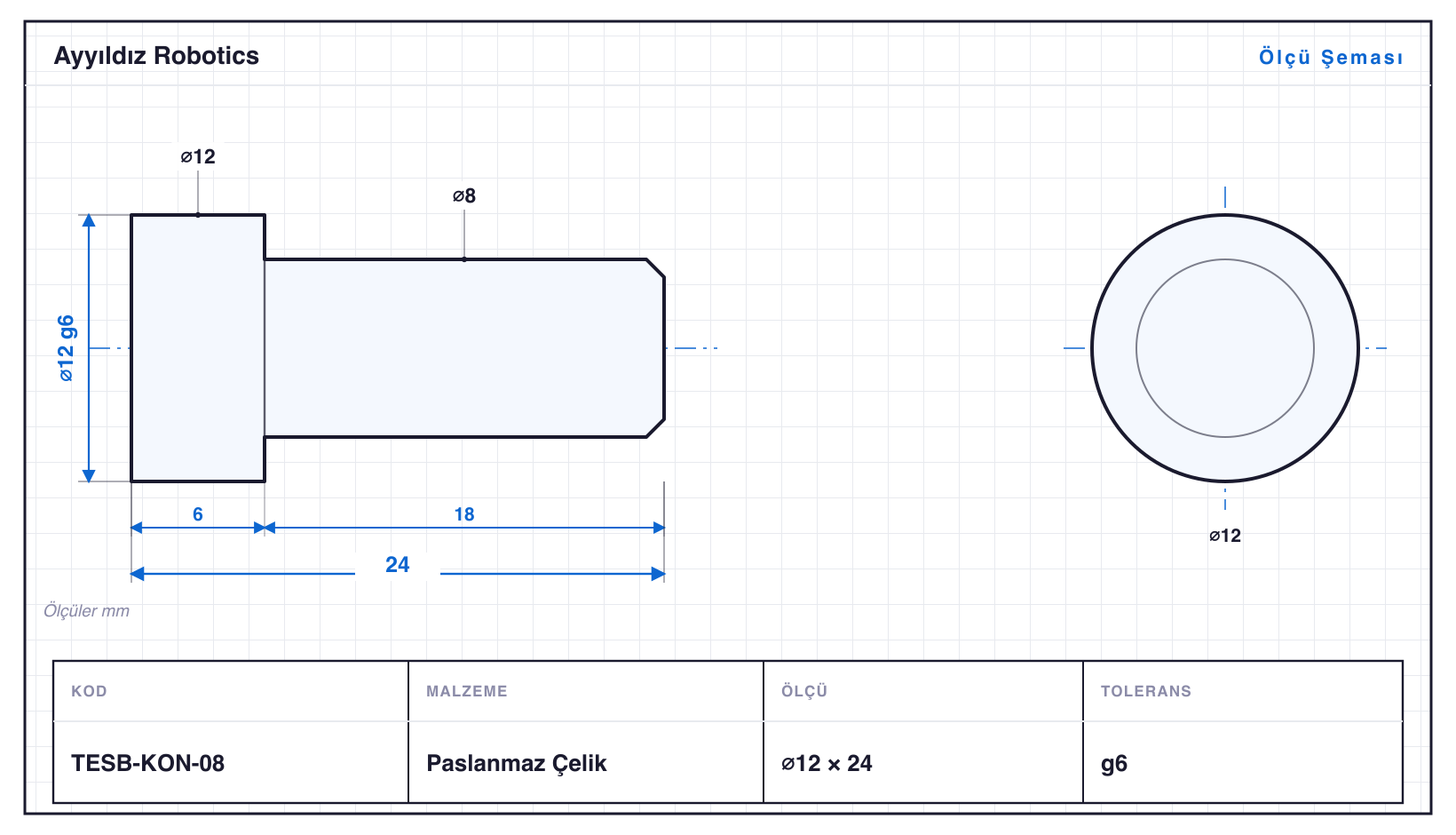

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
12 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| TESB-KON-03 | 6 | 12 | 2 kademe | g6 | — |
| TESB-KON-04 | 7 | 14 | 2 kademe | g6 | — |
| TESB-KON-05 | 8 | 17 | 2 kademe | g6 | — |
| TESB-KON-08P | 8 | 22 | konik | g6 · ⌀8: −0,005/−0,014 | konik diamond giriş |
| TESB-KON-06 | 10 | 20 | 2 kademe | g6 | — |
| TESB-KON-06T | 10 | 25 | M5 | g6 | dişli tespit uçlu |
| TESB-KON-08 | 12 | 24 | 2 kademe | g6 | — |
| TESB-KON-08T | 12 | 30 | M6 | g6 | dişli tespit uçlu |
| TESB-KON-10 | 15 | 28 | 2 kademe | g6 | — |
| TESB-KON-10T | 15 | 34 | M8 | g6 | dişli tespit uçlu |
| TESB-KON-12 | 18 | 33 | 2 kademe | g6 · ⌀18: −0,006/−0,017 | — |
| TESB-KON-14 | 20 | 38 | 2 kademe | g6 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Konum Pimi (Merkezleme Pimi), Goodway SW-20 kayar otomatta üretilen 12 varyantlık bir Tespit & Merkezleme ailesidir — çaplar ⌀6–20 mm, boylar 12–38 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı TESB-KON-14, 38 mm. Tornalamanın yanında diş çekme (M5, M6, M8) ve konik tornalama gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant TESB-KON-08P: ⌀8 mm çapta 22 mm boy, yani L/D 2,8. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar g6 toleransında işlenir; en küçüğü TESB-KON-03 (⌀6 mm), en büyüğü TESB-KON-14 (⌀20 mm). Aile dişli, konik, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
