Dişli (Sökmeli) Dowel Pim
Bir ucunda iç diş bulunan, sökme cıvatasıyla çıkarılabilen paralel dowel pim.

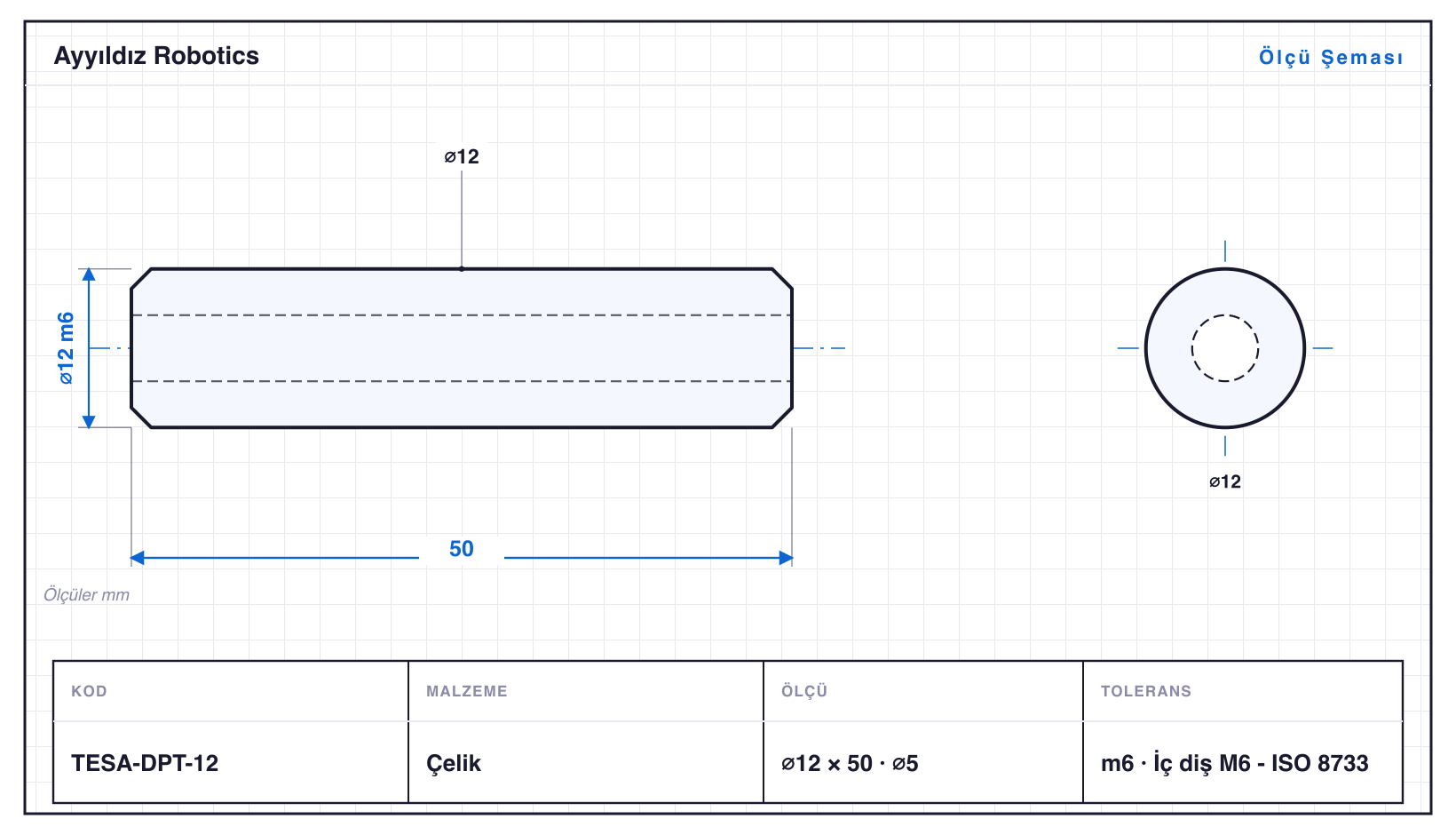

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| TESA-DPT-04 | 4 | 20 | ⌀2,1 | m6 · ⌀4: +0,012/+0,004 | İç diş M2,5 - ISO 8733 |
| TESA-DPT-05 | 5 | 24 | ⌀2,5 | m6 · ⌀5: +0,012/+0,004 | İç diş M3 - ISO 8733 |
| TESA-DPT-06 | 6 | 30 | ⌀3,3 | m6 · ⌀6: +0,012/+0,004 | İç diş M4 - ISO 8733 |
| TESA-DPT-08 | 8 | 36 | ⌀4,2 | m6 · ⌀8: +0,015/+0,006 | İç diş M5 - ISO 8733 |
| TESA-DPT-10 | 10 | 45 | ⌀5 | m6 · ⌀10: +0,015/+0,006 | İç diş M6 - ISO 8733 |
| TESA-DPT-12 | 12 | 50 | ⌀5 | m6 · ⌀12: +0,018/+0,007 | İç diş M6 - ISO 8733 |
| TESA-DPT-14 | 14 | 55 | ⌀6,8 | m6 · ⌀14: +0,018/+0,007 | İç diş M8 - ISO 8733 |
| TESA-DPT-16 | 16 | 60 | ⌀6,8 | m6 · ⌀16: +0,018/+0,007 | İç diş M8 - ISO 8733 |
| TESA-DPT-18 | 18 | 70 | ⌀8,5 | m6 · ⌀18: +0,018/+0,007 | İç diş M10 - ISO 8733 |
| TESA-DPT-20 | 20 | 80 | ⌀8,5 | m6 · ⌀20: +0,021/+0,008 | İç diş M10 - ISO 8733 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Dişli (Sökmeli) Dowel Pim, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Tespit & Merkezleme ailesidir — çaplar ⌀4–20 mm, boylar 20–80 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı TESA-DPT-20, 80 mm. Tornalamanın yanında eksenel delme (⌀2,1–8,5 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant TESA-DPT-04: ⌀4 mm çapta 20 mm boy, yani L/D 5,0. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar m6 toleransında işlenir; en küçüğü TESA-DPT-04 (⌀4 mm), en büyüğü TESA-DPT-20 (⌀20 mm). Aile delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
