Altıgen Anahtar Ağızlı Merkezleme Pimi
Anahtarla döndürülebilen altıgen tutma bölümü ve pahlı konumlandırma gövdesi olan merkezleme pimi.

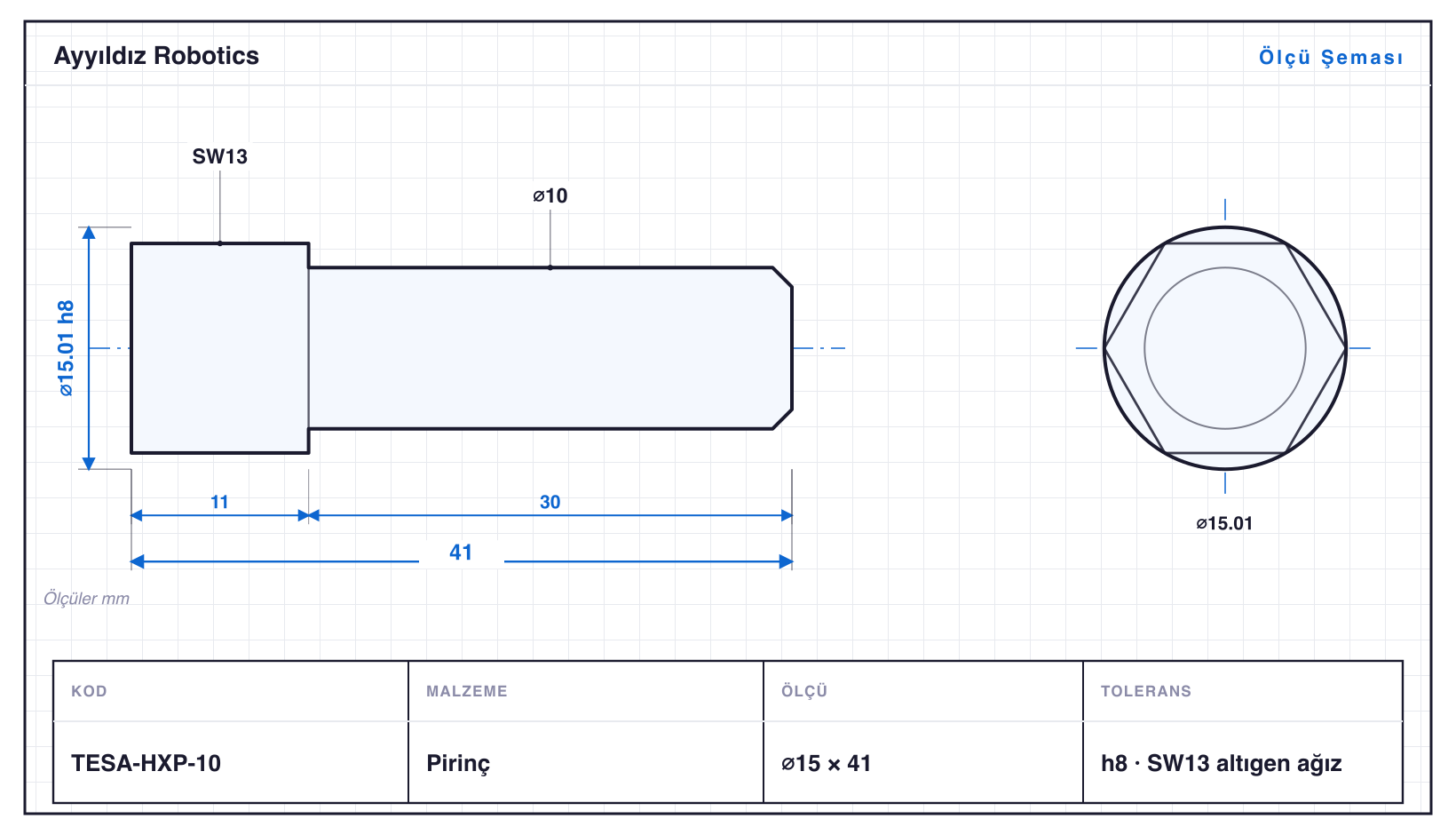

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| TESA-HXP-04 | 8,1 | 20 | SW7 | h8 · ⌀4: 0/−0,018 | SW7 altıgen ağız |
| TESA-HXP-05 | 9,2 | 23 | SW8 | h8 · ⌀5: 0/−0,018 | SW8 altıgen ağız |
| TESA-HXP-06 | 11,5 | 28 | SW10 | h8 · ⌀6: 0/−0,018 | SW10 altıgen ağız |
| TESA-HXP-07 | 11,5 | 31 | SW10 | h8 · ⌀7: 0/−0,022 | SW10 altıgen ağız |
| TESA-HXP-08 | 15 | 36 | SW13 | h8 · ⌀8: 0/−0,022 | SW13 altıgen ağız |
| TESA-HXP-10 | 15 | 41 | SW13 | h8 · ⌀10: 0/−0,022 | SW13 altıgen ağız |
| TESA-HXP-11 | 19,6 | 44 | SW17 | h8 · ⌀11: 0/−0,027 | SW17 altıgen ağız |
| TESA-HXP-12 | 19,6 | 46 | SW17 | h8 · ⌀12: 0/−0,027 | SW17 altıgen ağız |
| TESA-HXP-14 | 19,6 | 54 | SW17 | h8 · ⌀14: 0/−0,027 | SW17 altıgen ağız |
| TESA-HXP-16 | 19,6 | 62 | SW17 | h8 · ⌀16: 0/−0,027 | SW17 altıgen ağız |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Altıgen Anahtar Ağızlı Merkezleme Pimi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Tespit & Merkezleme ailesidir — çaplar ⌀8,1–19,6 mm, boylar 20–62 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı TESA-HXP-16, 62 mm. Tornalamanın yanında altıgen ağız frezeleme (SW7–17) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant TESA-HXP-16: ⌀19,6 mm çapta 62 mm boy, yani L/D 3,2. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h8 toleransında işlenir; en küçüğü TESA-HXP-04 (⌀8,1 mm), en büyüğü TESA-HXP-16 (⌀19,6 mm). Aile altıgen anahtar ağzı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
