Mesnet Pimi (Destek Pimi)
Dişli gövdeli mesnet pimi; iş parçasını yükseklikte destekler ve dayanır.

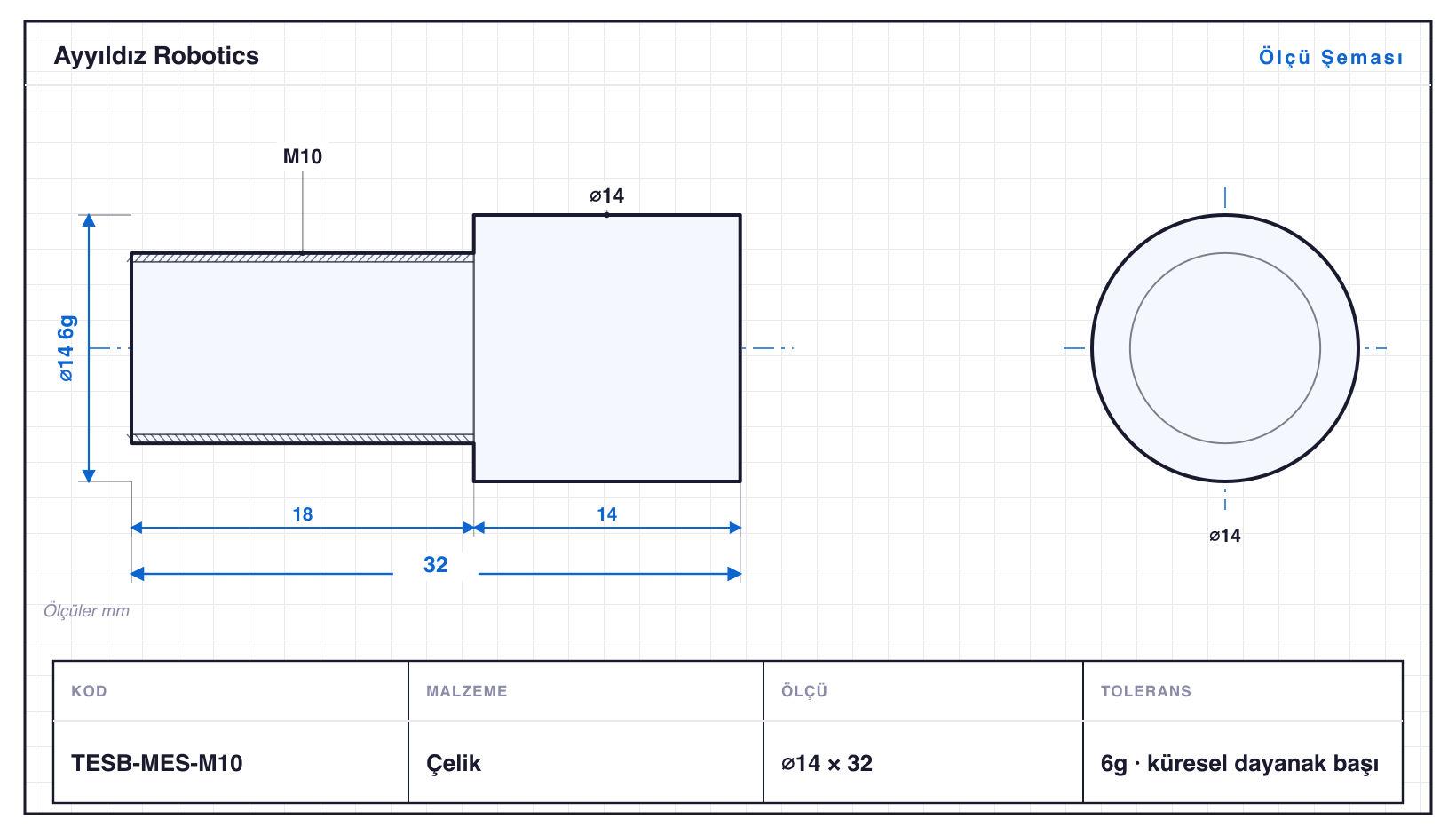

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
12 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| TESB-MES-M4 | 6 | 18 | M4 | 6g | küresel dayanak başı |
| TESB-MES-M5 | 8 | 22 | M5 | 6g | küresel dayanak başı |
| TESB-MES-M6 | 10 | 24 | M6 | 6g | küresel dayanak başı |
| TESB-MES-M6F | 10 | 26 | M6 | 6g | düz dayanak başı |
| TESB-MES-M8 | 12 | 28 | M8 | 6g | küresel dayanak başı |
| TESB-MES-M8F | 12 | 30 | M8 | 6g | düz dayanak başı |
| TESB-MES-M10 | 14 | 32 | M10 | 6g | küresel dayanak başı |
| TESB-MES-M10F | 14 | 34 | M10 | 6g | düz dayanak başı |
| TESB-MES-M8H | 15 | 32 | M8 · SW13 | 6g | anahtar ağızlı, küresel baş |
| TESB-MES-M12 | 18 | 36 | M12 | 6g | küresel dayanak başı |
| TESB-MES-M12F | 18 | 38 | M12 | 6g | düz dayanak başı |
| TESB-MES-M10H | 19,6 | 38 | M10 · SW17 | 6g | anahtar ağızlı, küresel baş |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Mesnet Pimi (Destek Pimi), Goodway SW-20 kayar otomatta üretilen 12 varyantlık bir Tespit & Merkezleme ailesidir — çaplar ⌀6–19,6 mm, boylar 18–38 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı TESB-MES-M12F, 38 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü) ve altıgen ağız frezeleme (SW13–17) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant TESB-MES-M4: ⌀6 mm çapta 18 mm boy, yani L/D 3,0. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü TESB-MES-M4 (⌀6 mm), en büyüğü TESB-MES-M10H (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
