Dayanak Burcu
İç dişli delikli dayanak burcu; mil üzerinde sınır ve mesafe belirler.

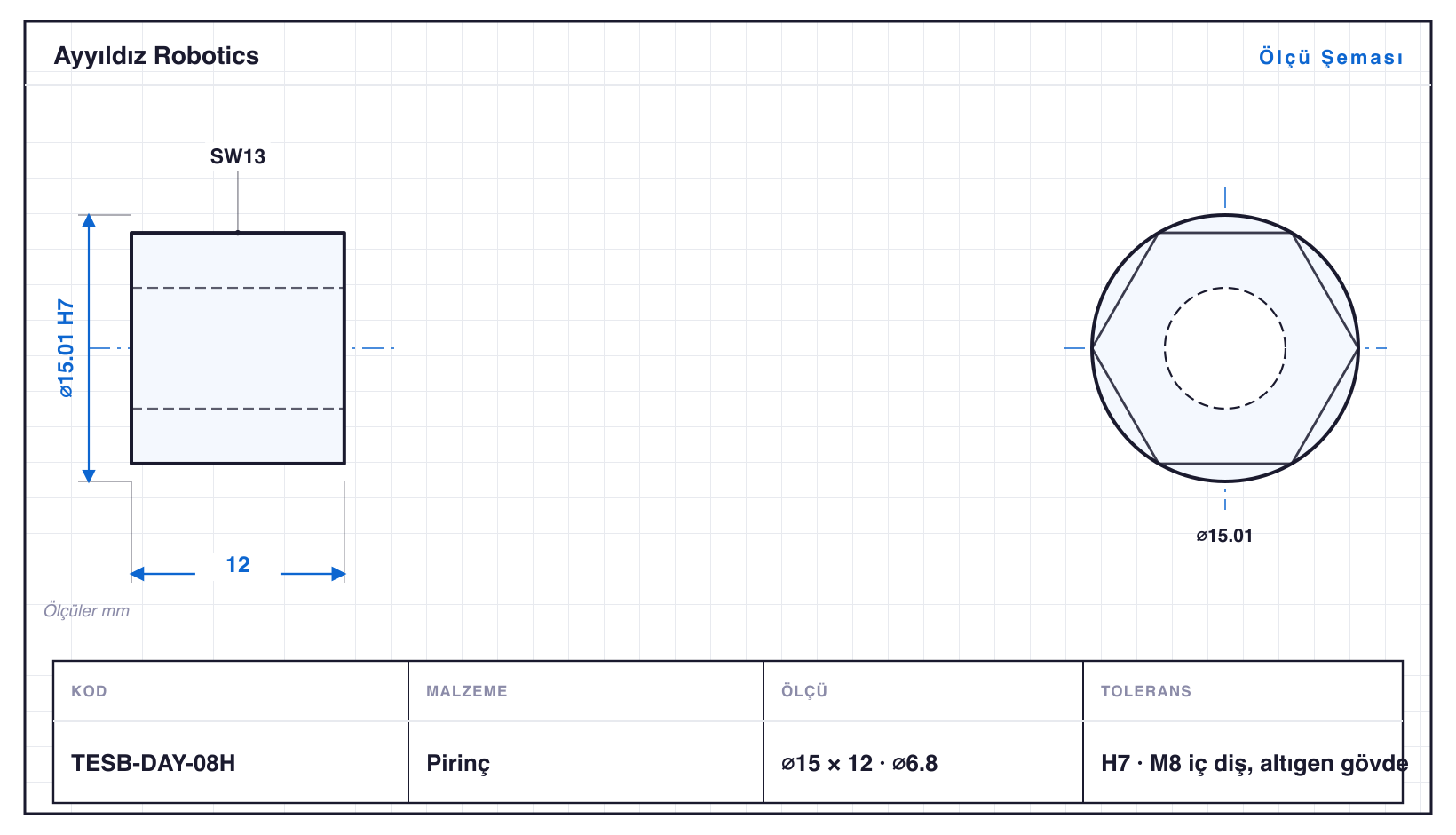

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
12 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| TESB-DAY-06 | 10 | 8 | ⌀5 | H7 · ⌀5: +0,012/0 | M6 iç diş delik |
| TESB-DAY-06K | 10 | 12 | tırtıl · ⌀5 · 2 kademe | H7 · ⌀5: +0,012/0 | M6 iç diş, tırtıllı kavrama |
| TESB-DAY-08 | 12 | 10 | ⌀6,8 | H7 · ⌀6,8: +0,015/0 | M8 iç diş delik |
| TESB-DAY-08K | 12 | 16 | tırtıl · ⌀6,8 · 2 kademe | H7 · ⌀6,8: +0,015/0 | M8 iç diş, tırtıllı kavrama |
| TESB-DAY-10 | 15 | 12 | ⌀8,5 | H7 · ⌀8,5: +0,015/0 | M10 iç diş delik |
| TESB-DAY-10K | 15 | 18 | tırtıl · ⌀8,5 · 2 kademe | H7 · ⌀8,5: +0,015/0 | M10 iç diş, tırtıllı kavrama |
| TESB-DAY-08H | 15 | 12 | SW13 · ⌀6,8 | H7 · ⌀6,8: +0,015/0 | M8 iç diş, altıgen gövde |
| TESB-DAY-12 | 18 | 14 | ⌀10,2 | H7 · ⌀10,2: +0,018/0 | M12 iç diş delik |
| TESB-DAY-12S | 18 | 18 | ⌀10,2 · 2 kademe | H7 · ⌀10,2: +0,018/0 | M12 iç diş, omuzlu dayanak |
| TESB-DAY-10H | 19,6 | 14 | SW17 · ⌀8,5 | H7 · ⌀8,5: +0,015/0 | M10 iç diş, altıgen gövde |
| TESB-DAY-14 | 20 | 16 | ⌀8 | H7 · ⌀8: +0,015/0 | düz delik, dayanak burcu |
| TESB-DAY-14S | 20 | 20 | ⌀10 · 2 kademe | H7 · ⌀10: +0,015/0 | düz delik, omuzlu dayanak |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Dayanak Burcu, Goodway SW-20 kayar otomatta üretilen 12 varyantlık bir Tespit & Merkezleme ailesidir — çaplar ⌀10–20 mm, boylar 8–20 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı TESB-DAY-14S, 20 mm. Tornalamanın yanında altıgen ağız frezeleme (SW13–17) ve tırtıl çekme gerekiyor. Ailedeki delikler ⌀5–10,2 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant TESB-DAY-08K: ⌀12 mm çapta 16 mm boy, yani L/D 1,3. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar H7 toleransında işlenir; en küçüğü TESB-DAY-06 (⌀10 mm), en büyüğü TESB-DAY-14S (⌀20 mm). Aile altıgen anahtar ağzı, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
