Stop Pimi (Durdurucu Pim)
Kademeli omuzlu durdurucu pim; hareketli parçaların strok sınırını belirler.
Üretim Kapsamı
Stop Pimi (Durdurucu Pim), Goodway SW-20 kayar otomatta üretilen 12 varyantlık bir Tespit & Merkezleme ailesidir — çaplar ⌀8–20 mm, boylar 13–48 mm, standart malzeme Paslanmaz Çelik (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı TESB-STP-16, 48 mm. Tornalamanın yanında diş çekme (M8, M10) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant TESB-STP-16: ⌀20 mm çapta 48 mm boy, yani L/D 2,4. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h7 toleransında işlenir; en küçüğü TESB-STP-04 (⌀8 mm), en büyüğü TESB-STP-16 (⌀20 mm). Aile dişli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

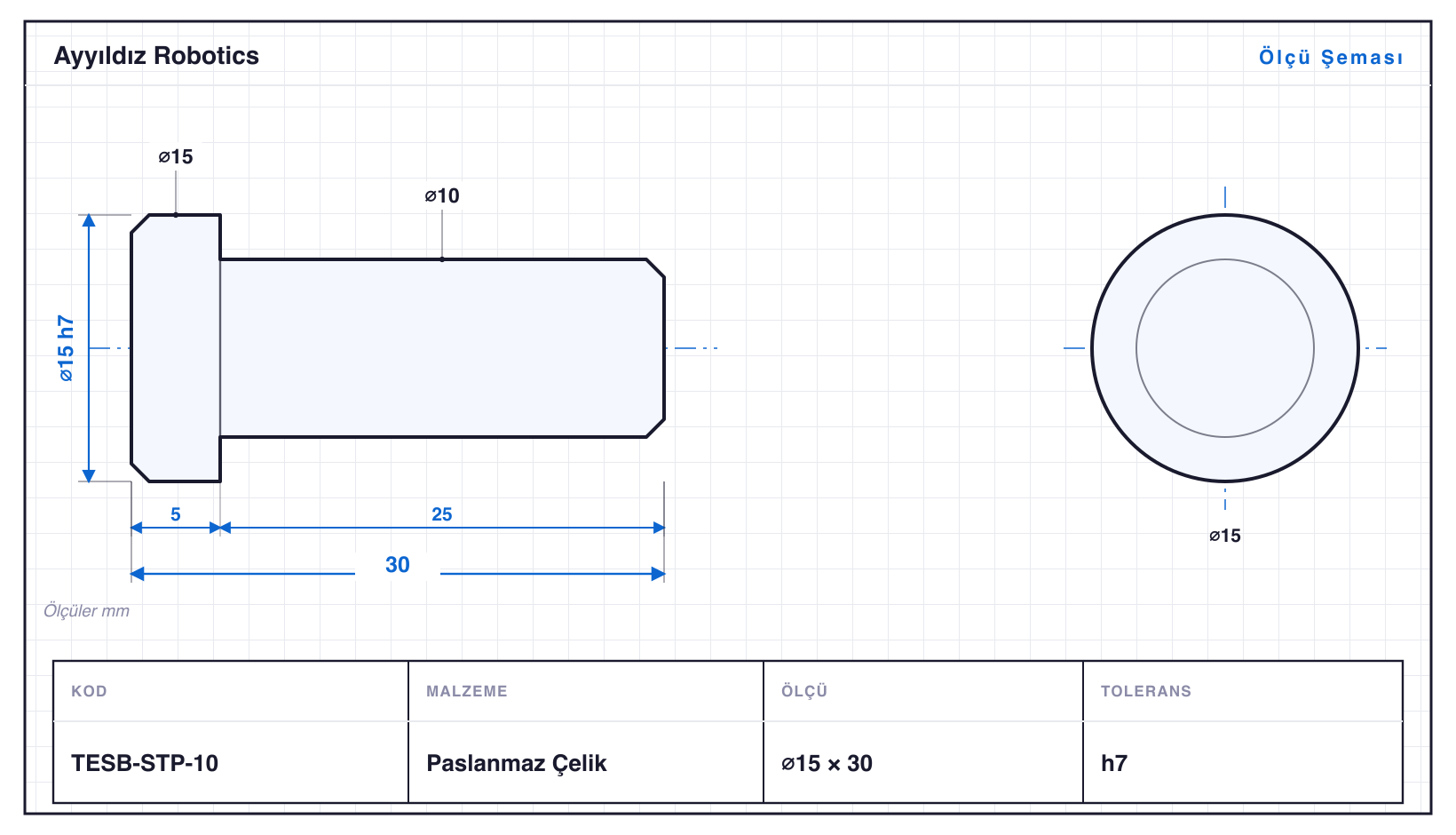

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
12 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| TESB-STP-04 | ⌀8 | 13 mm | 2 kademe | h7 | — | 34,44 ₺ |
| TESB-STP-05 | ⌀9 | 15 mm | 2 kademe | h7 | — | 37,59 ₺ |
| TESB-STP-06 | ⌀10 | 20 mm | 2 kademe | h7 | — | 44,12 ₺ |
| TESB-STP-06D | ⌀11 | 22 mm | 2 kademe | h7 | küresel dayanak ucu | 52,41 ₺ |
| TESB-STP-08 | ⌀12 | 24 mm | 2 kademe | h7 | — | 52,40 ₺ |
| TESB-STP-08D | ⌀13 | 27 mm | 2 kademe | h7 | küresel dayanak ucu | 63,48 ₺ |
| TESB-STP-10 | ⌀15 | 30 mm | 2 kademe | h7 | — | 73,72 ₺ |
| TESB-STP-10T | ⌀16 | 32 mm | M8 | h7 | dişli tespit uçlu | 81,21 ₺ |
| TESB-STP-12 | ⌀18 | 36 mm | 2 kademe | h7 | — | 94,55 ₺ |
| TESB-STP-12T | ⌀19 | 38 mm | M10 | h7 | dişli tespit uçlu | 107,81 ₺ |
| TESB-STP-14 | ⌀20 | 41 mm | 2 kademe | h7 | — | 113,96 ₺ |
| TESB-STP-16 | ⌀20 | 48 mm | 2 kademe | h7 | — | 119,20 ₺ |
Paslanmaz Çelik · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
