Valf Koltuğu (Konik Sızdırmazlık)
Konik sızdırmazlık yüzeyli, iğne veya bilye valfin oturduğu hassas koltuk gövdesi.

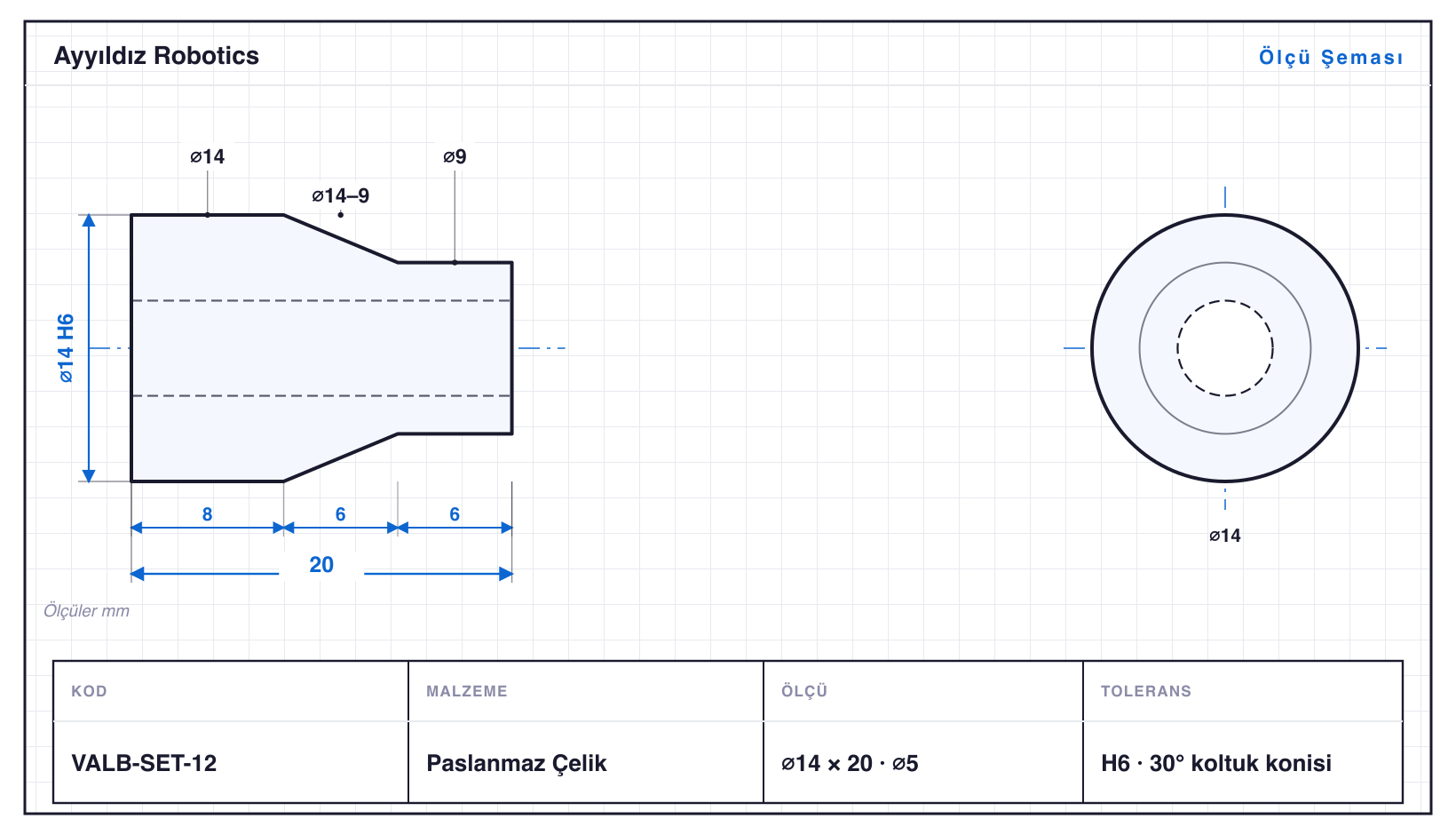

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| VALB-SET-04 | 6 | 10 | konik · ⌀1,5 | H6 | 60° koltuk konisi |
| VALB-SET-05 | 7 | 11,5 | konik · ⌀2 | H6 | 60° koltuk konisi |
| VALB-SET-06 | 8 | 13 | konik · ⌀2,5 | H6 | 45° koltuk konisi |
| VALB-SET-08 | 10 | 16 | konik · ⌀3 | H6 | 45° koltuk konisi |
| VALB-SET-10 | 12 | 18 | konik · ⌀4 | H6 | 45° koltuk, bilye valf |
| VALB-SET-12 | 14 | 20 | konik · ⌀5 | H6 | 30° koltuk konisi |
| VALB-SET-14 | 16 | 22 | konik · ⌀6 | H6 | 30° koltuk konisi |
| VALB-SET-16 | 18 | 25 | konik · ⌀7,5 | H6 | 30° koltuk, iğne valf |
| VALB-SET-18 | 20 | 28 | konik · ⌀9 | H6 | 30° koltuk konisi |
| VALB-SET-20 | 20 | 31 | konik · ⌀10,5 | H6 | 20° hassas koltuk |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Valf Koltuğu (Konik Sızdırmazlık), Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Valf Parçaları ailesidir — çaplar ⌀6–20 mm, boylar 10–31 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı VALB-SET-20, 31 mm. Tornalamanın yanında konik tornalama gerekiyor. Ailedeki delikler ⌀1,5–10,5 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant VALB-SET-04: ⌀6 mm çapta 10 mm boy, yani L/D 1,7. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar H6 toleransında işlenir; en küçüğü VALB-SET-04 (⌀6 mm), en büyüğü VALB-SET-20 (⌀20 mm). Aile konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
