Kartuş Valf Gövdesi
Altıgen anahtar ağzı, dış diş ve iç yuvası olan vidalanabilir kartuş valf gövdesi.

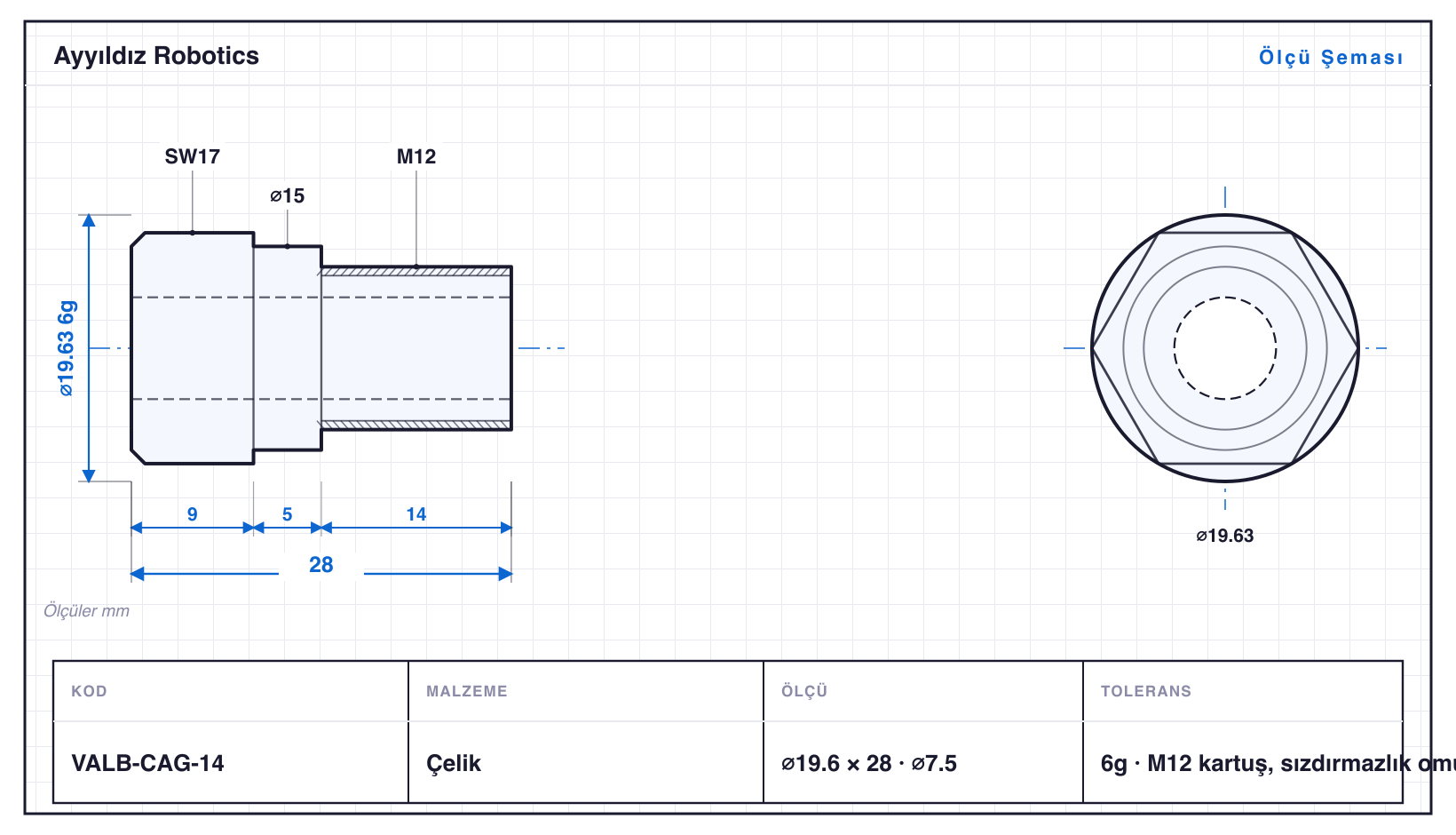

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| VALB-CAG-06 | 11,5 | 14 | M6 · SW10 · ⌀3 | 6g | M6 kartuş, iç yuva |
| VALB-CAG-08 | 15 | 17 | M8 · SW13 · ⌀4 | 6g | M8 kartuş, iç yuva |
| VALB-CAG-10 | 19,6 | 20 | M10 · SW17 · ⌀5 | 6g | M10 kartuş, iç yuva |
| VALB-CAG-12 | 19,6 | 23 | M12 · SW17 · ⌀6,5 | 6g | M12 kartuş, iç yuva |
| VALB-CAG-14 | 19,6 | 28 | M12 · SW17 · ⌀7,5 | 6g | M12 kartuş, sızdırmazlık omuzu |
| VALB-CAG-16 | 19,6 | 32 | M14 · SW17 · ⌀8,5 | 6g | M14 kartuş, sızdırmazlık omuzu |
| VALB-CAG-18 | 19,6 | 35 | M16 · SW17 · ⌀10 | 6g | M16 kartuş, sızdırmazlık omuzu |
| VALB-CAG-20 | 20 | 37 | M16 · SW17 · ⌀11,5 | 6g | M16 kartuş, büyük yuva |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Kartuş Valf Gövdesi, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Valf Parçaları ailesidir — çaplar ⌀11,5–20 mm, boylar 14–37 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı VALB-CAG-20, 37 mm. Tornalamanın yanında diş çekme (M6–M16 arası 6 ölçü) ve altıgen ağız frezeleme (SW10–17) gerekiyor. Ailedeki delikler ⌀3–11,5 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant VALB-CAG-20: ⌀20 mm çapta 37 mm boy, yani L/D 1,9. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü VALB-CAG-06 (⌀11,5 mm), en büyüğü VALB-CAG-20 (⌀20 mm). Aile dişli, altıgen anahtar ağzı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
