Yuva İnserti (Sıkı Geçme Ring)
Gövde içine presle geçen, sızdırmazlık yüzeyi taşıyan tırtıllı tutuşlu yuva ring inserti.
Üretim Kapsamı
Yuva İnserti (Sıkı Geçme Ring), Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Valf Parçaları ailesidir — çaplar ⌀6–20 mm, boylar 5–16 mm, standart malzeme Paslanmaz Çelik (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı VALB-INS-18, 16 mm. Tornalamanın yanında konik tornalama ve tırtıl çekme gerekiyor. Ailedeki delikler ⌀2,5–13 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant VALB-INS-10: ⌀12 mm çapta 11 mm boy, yani L/D 0,9. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar n6 toleransında işlenir; en küçüğü VALB-INS-05 (⌀6 mm), en büyüğü VALB-INS-20 (⌀20 mm). Aile konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

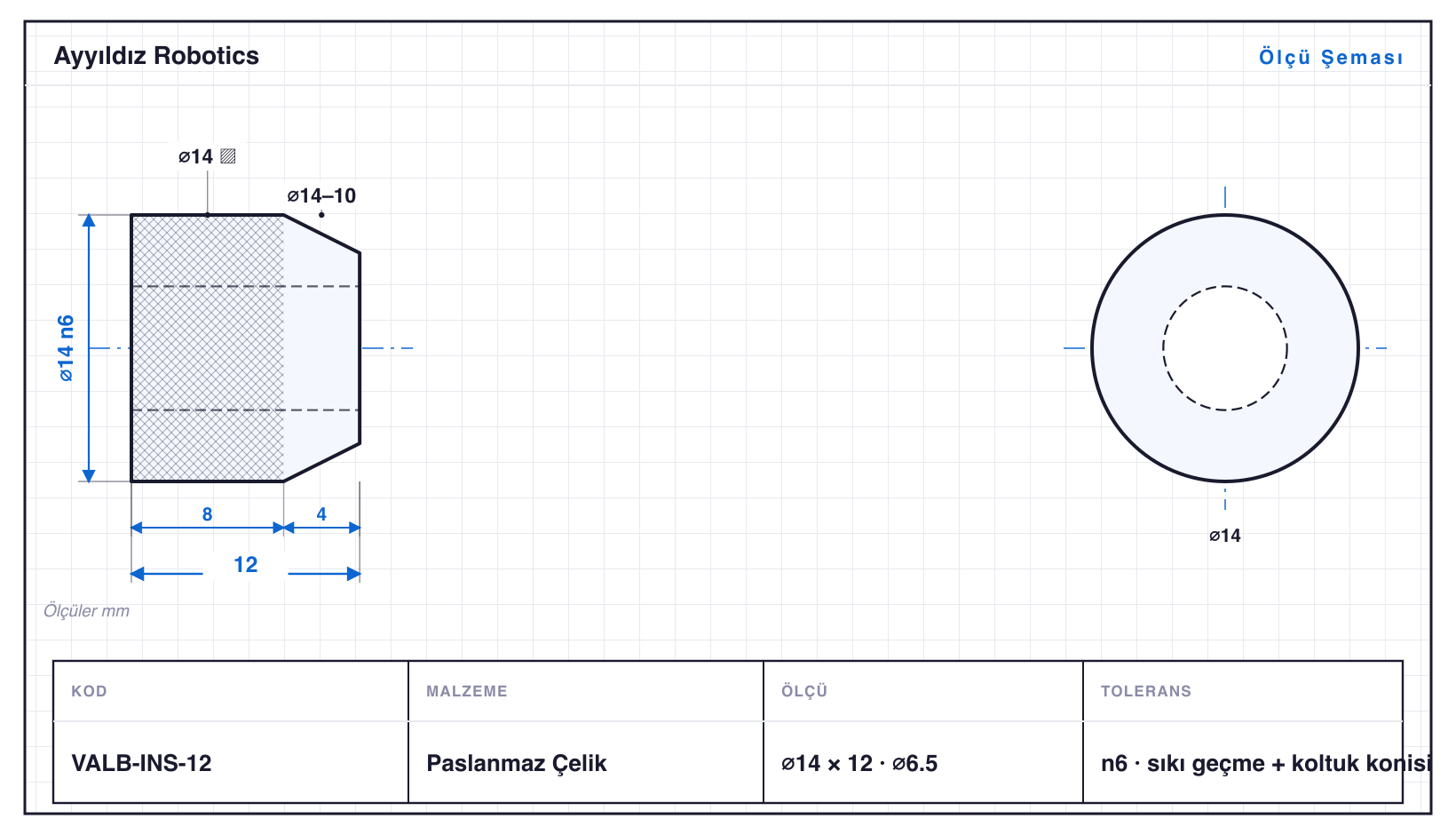

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| VALB-INS-05 | ⌀6 | 5 mm | tırtıl · ⌀2.5 | n6 | sıkı geçme, tırtıllı | 30,56 ₺ |
| VALB-INS-06 | ⌀8 | 5 mm | tırtıl · ⌀3.5 | n6 | sıkı geçme, tırtıllı | 31,83 ₺ |
| VALB-INS-08 | ⌀10 | 9 mm | konik · tırtıl · ⌀4.5 | n6 | sıkı geçme + koltuk konisi | 39,54 ₺ |
| VALB-INS-10 | ⌀12 | 11 mm | konik · tırtıl · ⌀5.5 | n6 | sıkı geçme + koltuk konisi | 44,78 ₺ |
| VALB-INS-12 | ⌀14 | 12 mm | konik · tırtıl · ⌀6.5 | n6 | sıkı geçme + koltuk konisi | 50,22 ₺ |
| VALB-INS-14 | ⌀16 | 13 mm | konik · tırtıl · ⌀8 | n6 | sıkı geçme + koltuk konisi | 55,22 ₺ |
| VALB-INS-16 | ⌀18 | 14 mm | konik · tırtıl · ⌀9.5 | n6 | sıkı geçme + koltuk konisi | 60,91 ₺ |
| VALB-INS-18 | ⌀20 | 16 mm | konik · tırtıl · ⌀11 | n6 | sıkı geçme + koltuk konisi | 69,72 ₺ |
| VALB-INS-20 | ⌀20 | 16 mm | tırtıl · ⌀13 · 2 kademe | n6 | sıkı geçme, kademeli yuva | 69,97 ₺ |
Paslanmaz Çelik · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
