Bilyalı Check Valf Mili
Bilyayı yatağına bastıran küresel uçlu tek yönlü check valf mili.

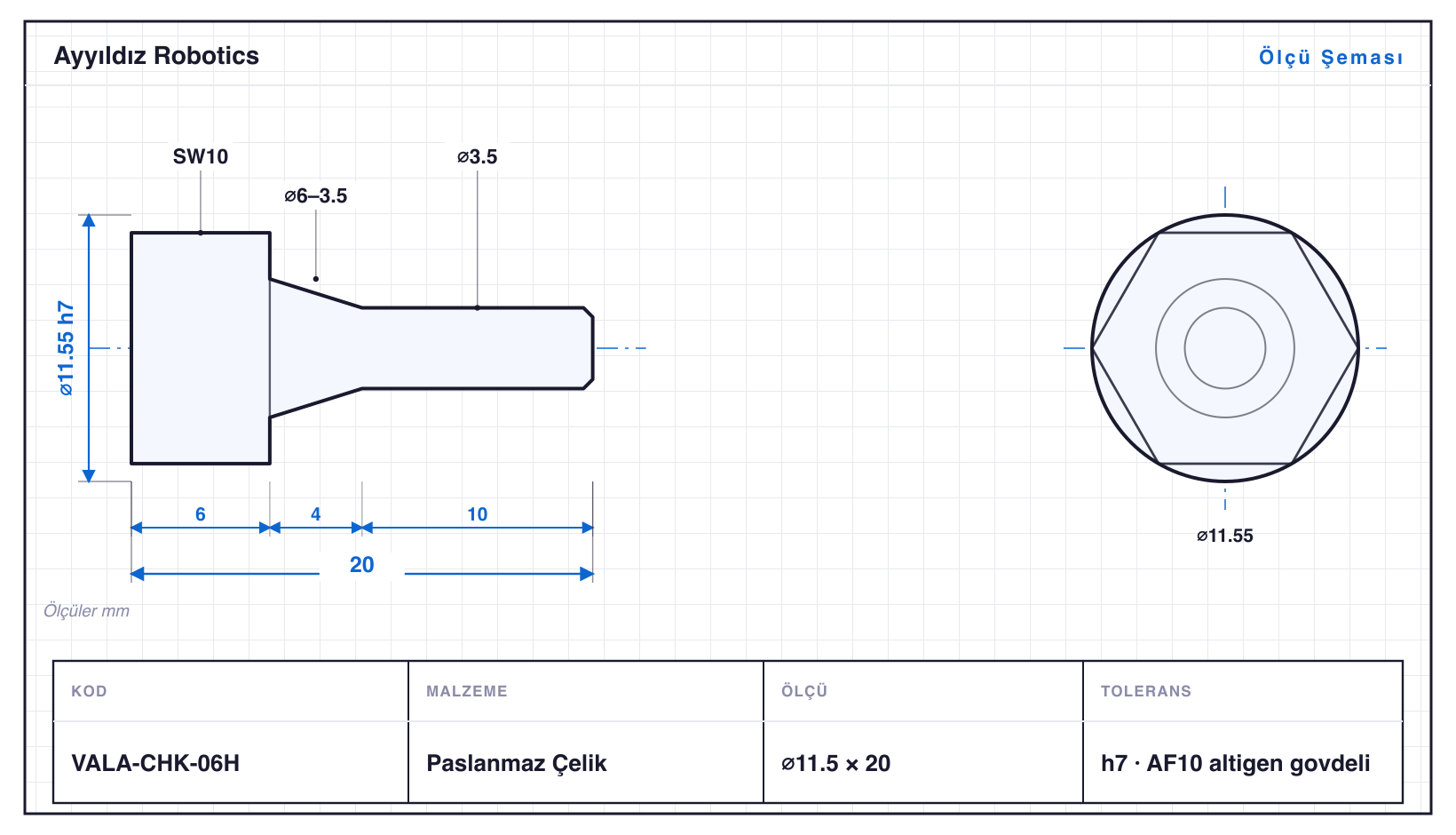

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| VALA-CHK-04 | 4 | 17 | konik | h7 | küresel bilya ucu |
| VALA-CHK-05 | 5 | 19,5 | konik | h7 | küresel bilya ucu |
| VALA-CHK-06 | 6 | 22 | konik | h7 · ⌀6: 0/−0,012 | küresel bilya ucu |
| VALA-CHK-08 | 8 | 27 | konik | h7 | küresel bilya ucu |
| VALA-CHK-10 | 10 | 32 | konik | h7 | küresel bilya ucu |
| VALA-CHK-06H | 11,5 | 20 | SW10 · konik | h7 · ⌀3,5: 0/−0,012 | AF10 altıgen gövdeli |
| VALA-CHK-12 | 12 | 37 | konik | h7 | küresel bilya ucu |
| VALA-CHK-14 | 14 | 42 | konik | h7 | küresel bilya ucu |
| VALA-CHK-08H | 15 | 24 | SW13 · konik | h7 · ⌀4,5: 0/−0,012 | AF13 altıgen gövdeli |
| VALA-CHK-16 | 16 | 47 | konik | h7 | küresel bilya ucu |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Bilyalı Check Valf Mili, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Valf Parçaları ailesidir — çaplar ⌀4–16 mm, boylar 17–47 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı VALA-CHK-16, 47 mm. Tornalamanın yanında altıgen ağız frezeleme (SW10–13) ve konik tornalama gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant VALA-CHK-04: ⌀4 mm çapta 17 mm boy, yani L/D 4,3. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h7 toleransında işlenir; en küçüğü VALA-CHK-04 (⌀4 mm), en büyüğü VALA-CHK-16 (⌀16 mm). Aile altıgen anahtar ağzı, konik, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
