Valf Yuvası (Dişli Soket)
İç diş ve merkez delikli, valf elemanının oturtulduğu dişli yuva gövdesi.

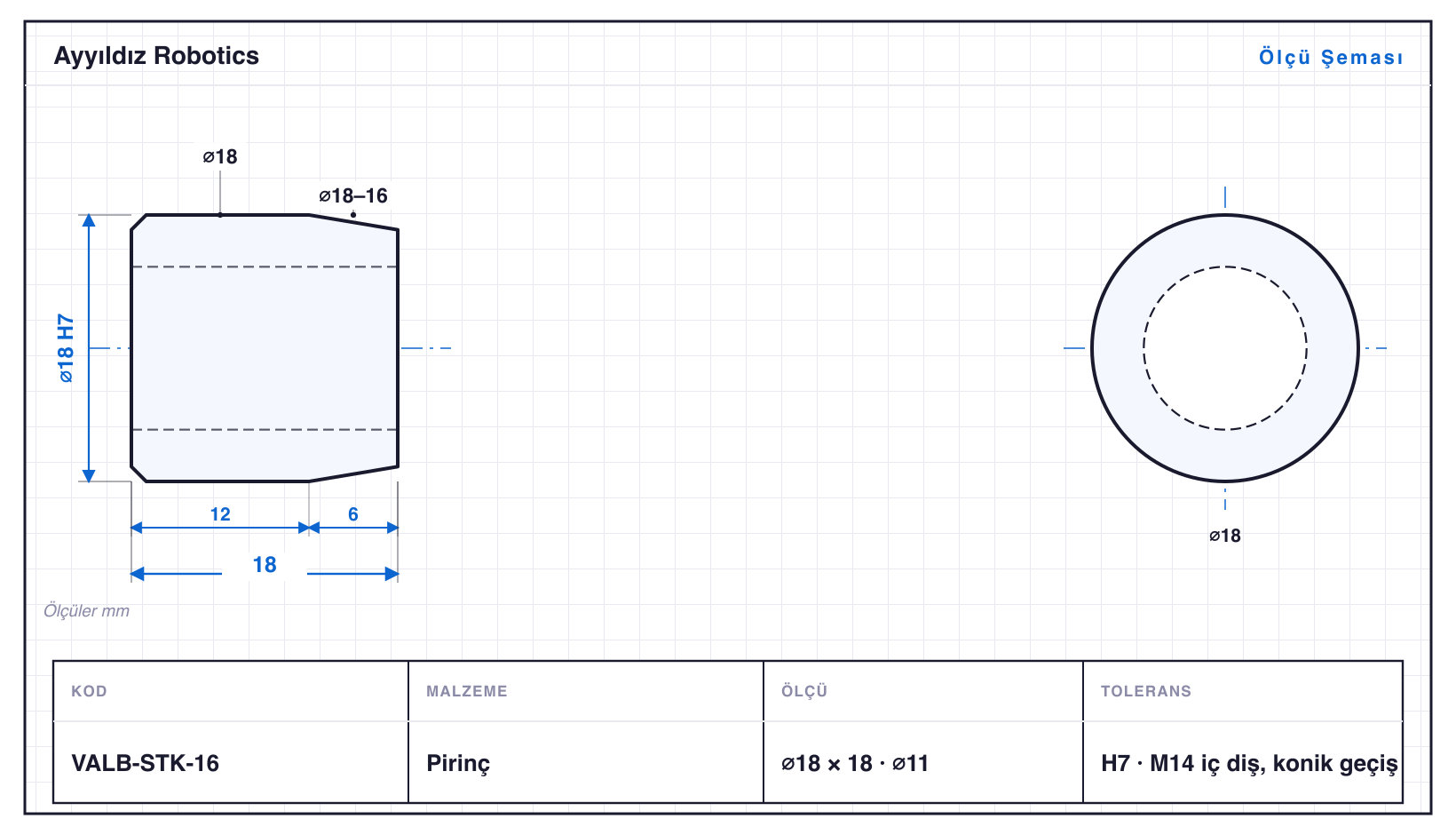

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| VALB-STK-05 | 9,2 | 11 | SW8 · ⌀3,2 | H7 · ⌀3,2: +0,012/0 | M5 iç diş, af8 |
| VALB-STK-06 | 11,5 | 14 | SW10 · ⌀4 | H7 · ⌀4: +0,012/0 | M6 iç diş, af10 |
| VALB-STK-07 | 12,7 | 15 | SW11 · ⌀4,5 | H7 · ⌀4,5: +0,012/0 | M7 iç diş, af11 |
| VALB-STK-08 | 15 | 17 | SW13 · ⌀5,5 | H7 · ⌀5,5: +0,012/0 | M8 iç diş, af13 |
| VALB-STK-14 | 17 | 22 | tırtıl · ⌀10 · 2 kademe | H7 · ⌀10: +0,015/0 | M12 iç diş, tırtıllı tutuş |
| VALB-STK-16 | 18 | 18 | konik · ⌀11 | H7 · ⌀11: +0,018/0 | M14 iç diş, konik geçiş |
| VALB-STK-10 | 19,6 | 20 | SW17 · ⌀7 | H7 · ⌀7: +0,015/0 | M10 iç diş, af17 |
| VALB-STK-12 | 19,6 | 23 | SW17 · ⌀8,5 | H7 · ⌀8,5: +0,015/0 | M12 iç diş, af17 |
| VALB-STK-18 | 20 | 24 | ⌀12,5 · 2 kademe | H7 · ⌀12,5: +0,018/0 | M16 iç diş, kademeli |
| VALB-STK-20 | 20 | 24 | konik · tırtıl · ⌀14 | H7 · ⌀14: +0,018/0 | M16 iç diş, tırtıl+konik |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Valf Yuvası (Dişli Soket), Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Valf Parçaları ailesidir — çaplar ⌀9,2–20 mm, boylar 11–24 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı VALB-STK-18, 24 mm. Tornalamanın yanında altıgen ağız frezeleme (SW8–17), konik tornalama ve tırtıl çekme gerekiyor. Ailedeki delikler ⌀3,2–14 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant VALB-STK-14: ⌀17 mm çapta 22 mm boy, yani L/D 1,3. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar H7 toleransında işlenir; en küçüğü VALB-STK-05 (⌀9,2 mm), en büyüğü VALB-STK-20 (⌀20 mm). Aile altıgen anahtar ağzı, konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
