Dişli Valf Mili
Dişli ayar boynu ve tırtıllı tutamağıyla döner-hareketli valf mili.

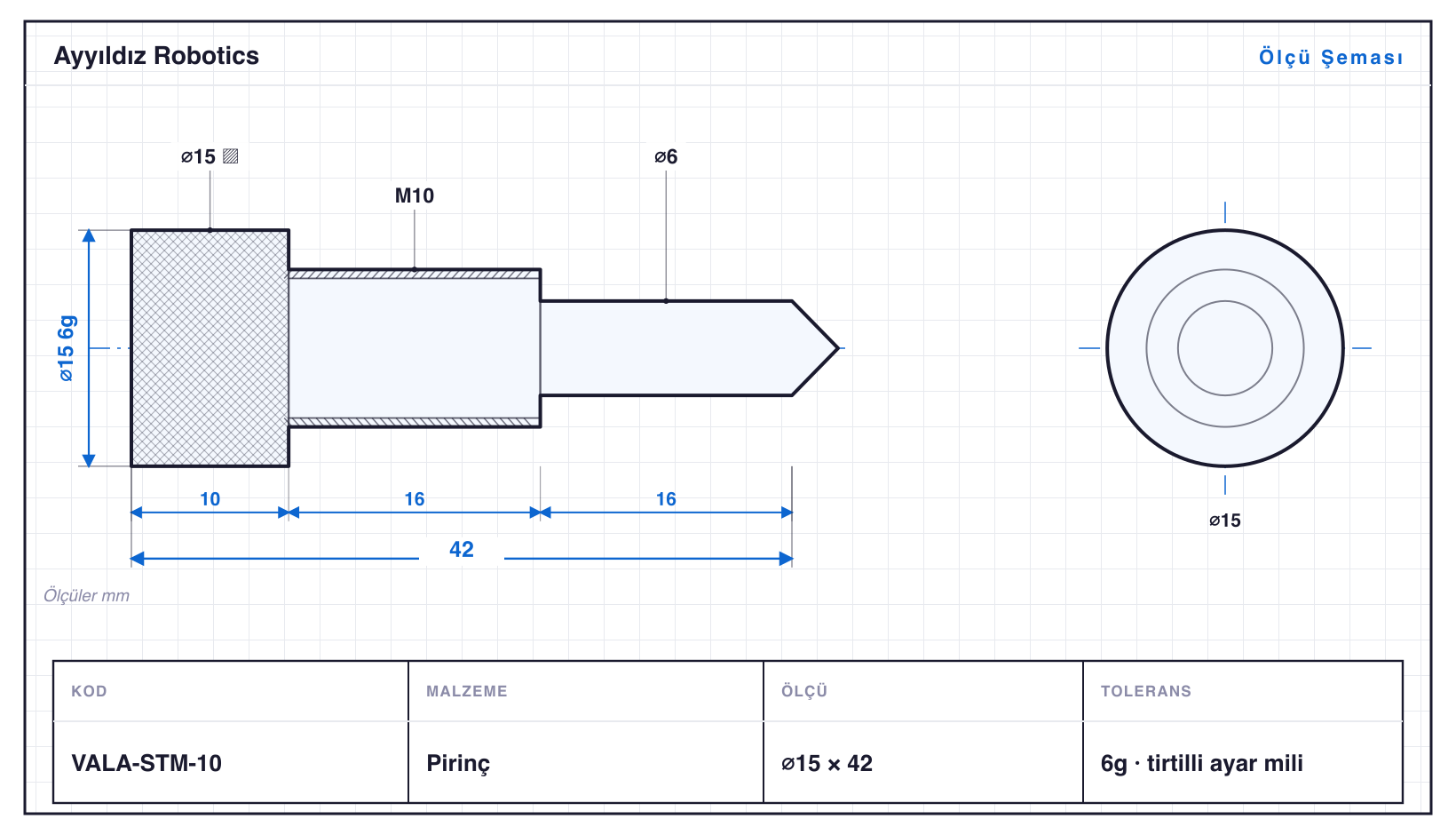

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| VALA-STM-04 | 8 | 24 | M4 · tırtıl | 6g | tırtıllı ayar mili |
| VALA-STM-05 | 9 | 28 | M5 · tırtıl | 6g | tırtıllı ayar mili |
| VALA-STM-06 | 10 | 32 | M6 · tırtıl | 6g | tırtıllı ayar mili |
| VALA-STM-06H | 11,5 | 30 | M6 · SW10 | 6g | AF10 altıgen başlı mil |
| VALA-STM-08 | 12 | 37 | M8 · tırtıl | 6g | tırtıllı ayar mili |
| VALA-STM-10 | 15 | 42 | M10 · tırtıl | 6g | tırtıllı ayar mili |
| VALA-STM-08H | 15 | 35 | M8 · SW13 | 6g | AF13 altıgen başlı mil |
| VALA-STM-12 | 18 | 47 | M12 · tırtıl | 6g | tırtıllı ayar mili |
| VALA-STM-10H | 19,6 | 40 | M10 · SW17 | 6g | AF17 altıgen başlı mil |
| VALA-STM-12L | 20 | 56 | M12 · tırtıl | 6g | uzun stroklu ayar mili |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Dişli Valf Mili, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Valf Parçaları ailesidir — çaplar ⌀8–20 mm, boylar 24–56 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı VALA-STM-12L, 56 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü), altıgen ağız frezeleme (SW10–17) ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant VALA-STM-06: ⌀10 mm çapta 32 mm boy, yani L/D 3,2. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü VALA-STM-04 (⌀8 mm), en büyüğü VALA-STM-12L (⌀20 mm). Aile dişli, altıgen anahtar ağzı, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
