Geçiş Bileziği (Adaptör)
İki farklı çapı birleştiren, kademeli geçiş sağlayan delikli bilezik gövdesi.

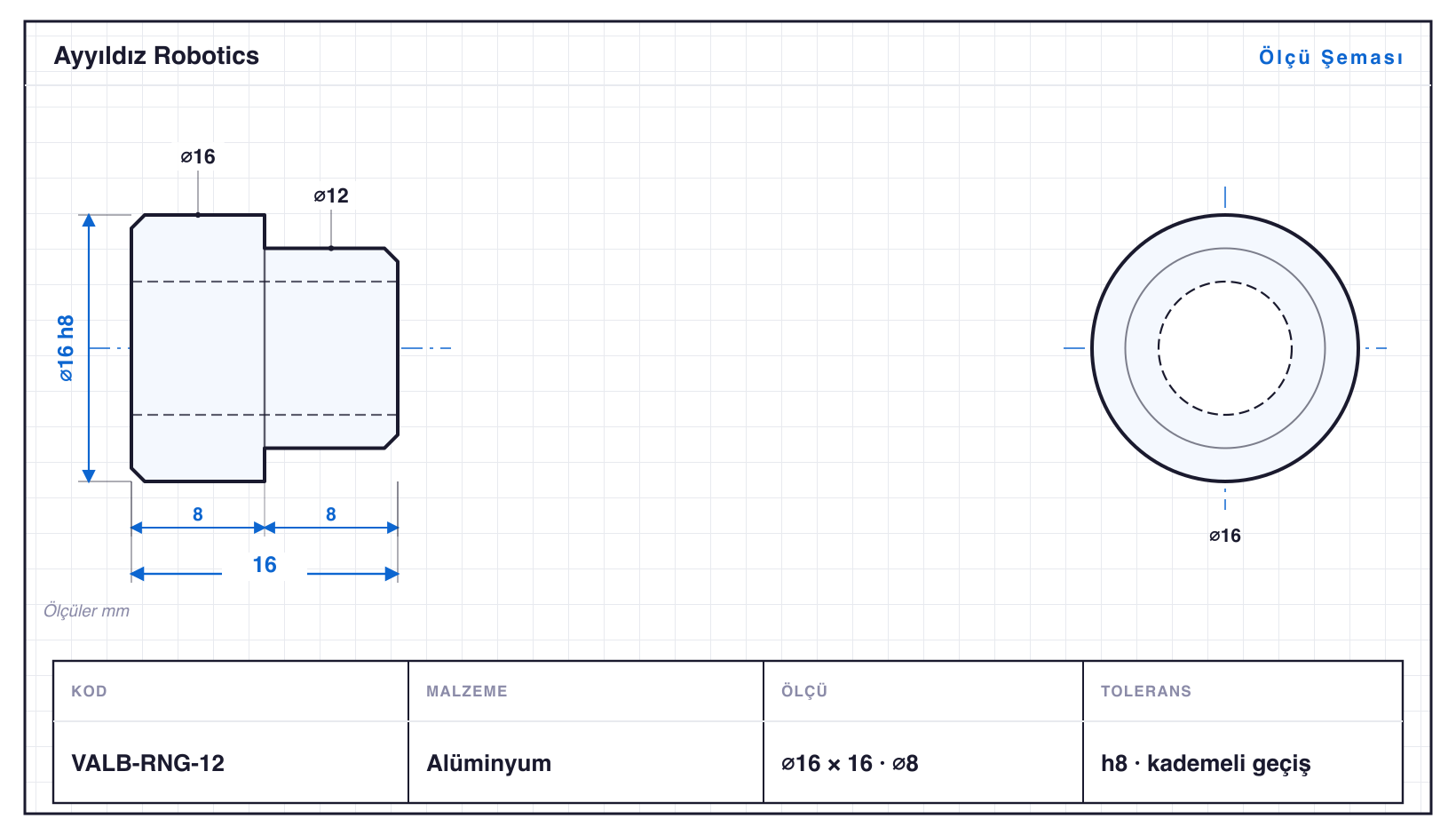

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| VALB-RNG-05 | 8 | 9 | ⌀3 · 2 kademe | h8 | kademeli geçiş |
| VALB-RNG-06 | 10 | 11 | ⌀3,5 · 2 kademe | h8 | kademeli geçiş |
| VALB-RNG-08 | 12 | 16 | konik · ⌀5 | h8 | konik geçiş |
| VALB-RNG-10 | 14 | 19 | konik · ⌀6,5 | h8 | konik geçiş |
| VALB-RNG-12 | 16 | 16 | ⌀8 · 2 kademe | h8 · ⌀16: 0/−0,027 | kademeli geçiş |
| VALB-RNG-14 | 18 | 23 | konik · ⌀9,5 | h8 · ⌀18: 0/−0,027 | konik geçiş |
| VALB-RNG-16 | 20 | 19 | ⌀11 · 2 kademe | h8 | kademeli geçiş |
| VALB-RNG-18 | 20 | 27 | konik · tırtıl · ⌀12,5 | h8 | tırtıllı+konik geçiş |
| VALB-RNG-20 | 20 | 20 | konik · ⌀14 | h8 · ⌀20: 0/−0,033 | konik çıkış geçişi |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Geçiş Bileziği (Adaptör), Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Valf Parçaları ailesidir — çaplar ⌀8–20 mm, boylar 9–27 mm, standart malzeme Alüminyum (çelik, paslanmaz çelik veya pirinç da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı VALB-RNG-18, 27 mm. Tornalamanın yanında konik tornalama ve tırtıl çekme gerekiyor. Ailedeki delikler ⌀3–14 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant VALB-RNG-10: ⌀14 mm çapta 19 mm boy, yani L/D 1,4. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h8 toleransında işlenir; en küçüğü VALB-RNG-05 (⌀8 mm), en büyüğü VALB-RNG-20 (⌀20 mm). Aile konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
