Orifis (Kalibreli Delik)
Akış debisini sınırlamak için kalibreli merkez delikli kısa gövde elemanı.

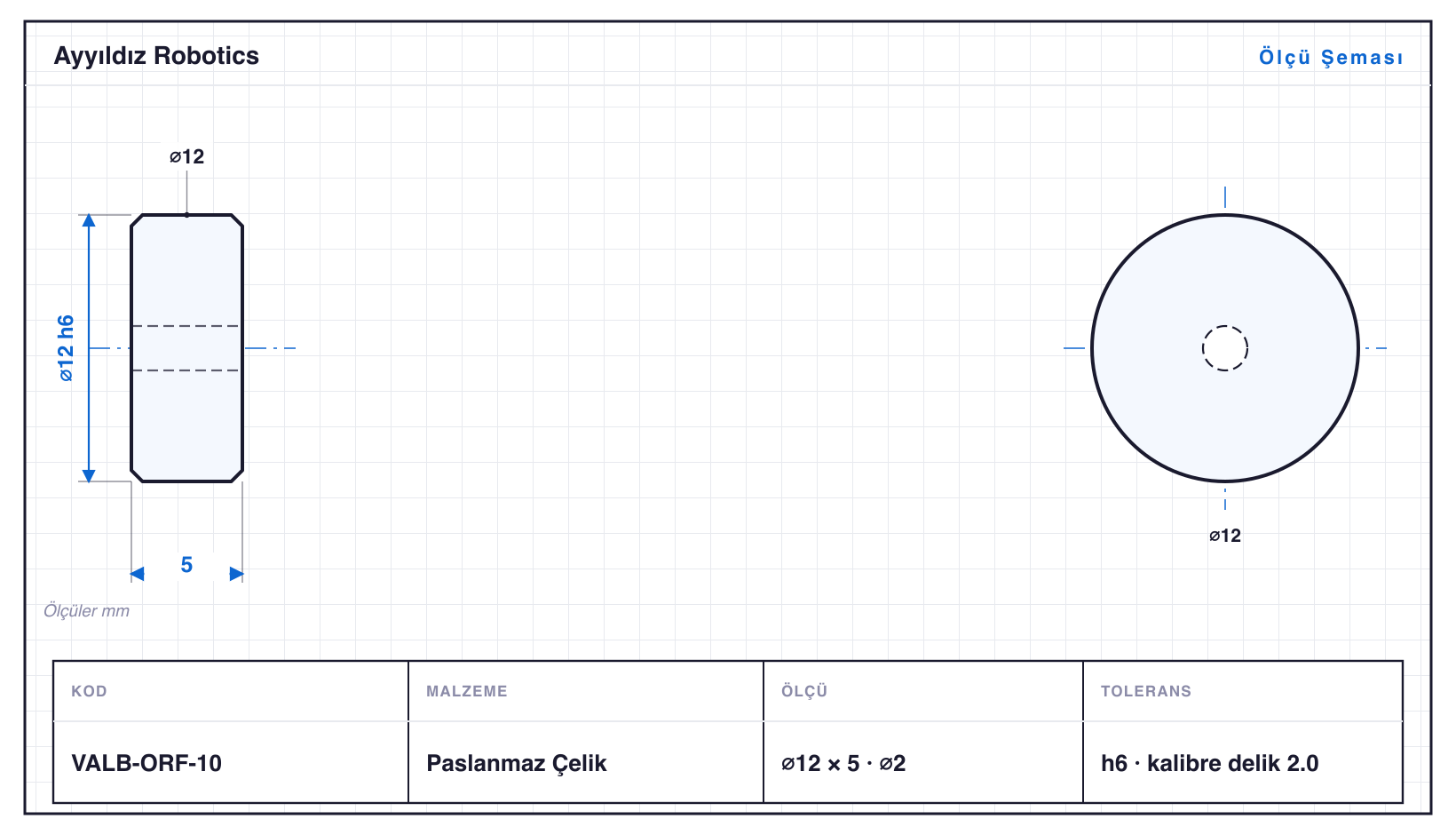

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| VALB-ORF-03 | 4 | 3 | ⌀0,5 | h6 · ⌀4: 0/−0,008 | kalibre delik 0,3 |
| VALB-ORF-04 | 5 | 3 | ⌀0,5 | h6 · ⌀5: 0/−0,008 | kalibre delik 0,5 |
| VALB-ORF-05 | 6 | 4 | ⌀0,8 | h6 · ⌀6: 0/−0,008 | kalibre delik 0,8 |
| VALB-ORF-06 | 8 | 4 | ⌀1 | h6 · ⌀8: 0/−0,009 | kalibre delik 1,0 |
| VALB-ORF-08 | 10 | 5 | ⌀1,5 | h6 · ⌀10: 0/−0,009 | kalibre delik 1,5 |
| VALB-ORF-10 | 12 | 5 | ⌀2 | h6 · ⌀12: 0/−0,011 | kalibre delik 2,0 |
| VALB-ORF-12 | 14 | 6 | ⌀2,5 | h6 · ⌀14: 0/−0,011 | kalibre delik 2,5 |
| VALB-ORF-14 | 16 | 6 | ⌀3 | h6 · ⌀16: 0/−0,011 | kalibre delik 3,0 |
| VALB-ORF-16 | 18 | 7 | ⌀4 | h6 · ⌀18: 0/−0,011 | kalibre delik 4,0 |
| VALB-ORF-18 | 20 | 8 | ⌀5 | h6 · ⌀20: 0/−0,013 | kalibre delik 5,0 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Orifis (Kalibreli Delik), Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Valf Parçaları ailesidir — çaplar ⌀4–20 mm, boylar 3–8 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı VALB-ORF-18, 8 mm. Tornalamanın yanında eksenel delme (⌀0,5–5 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant VALB-ORF-03: ⌀4 mm çapta 3 mm boy, yani L/D 0,8. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h6 toleransında işlenir; en küçüğü VALB-ORF-03 (⌀4 mm), en büyüğü VALB-ORF-18 (⌀20 mm). Aile delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
