Setuskur Bilyalı Uç DIN 915
İç altıgenli pimli uçlu setuskur, karşı delikte konumlama için.
Üretim Kapsamı
Setuskur Bilyalı Uç DIN 915, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Bağlantı Elemanları ailesidir — çaplar ⌀3–10 mm, boylar 9.5–34 mm, standart malzeme Çelik (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀10 mm çubuktan çıkıyor; ailenin en uzun varyantı BAGA-915-10, 34 mm. Tornalamanın yanında diş çekme (M3–M10 arası 6 ölçü) ve eksenel delme (⌀1,5–5 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BAGA-915-08: ⌀6 mm çapta 28 mm boy, yani L/D 4,7. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü BAGA-915-01 (⌀3 mm), en büyüğü BAGA-915-11 (⌀10 mm). Aile dişli, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

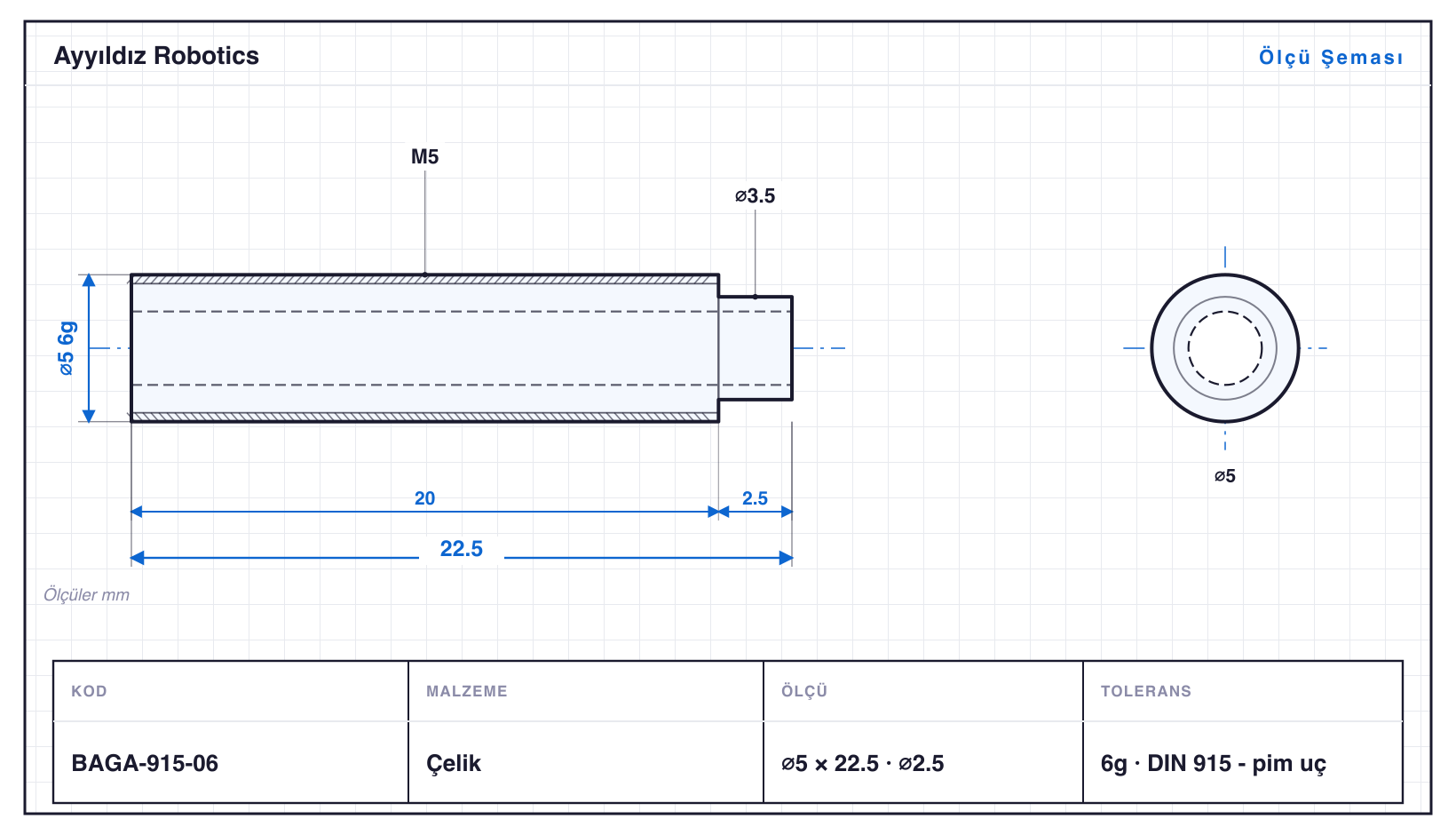

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| BAGA-915-01 | ⌀3 | 9.5 mm | M3 · ⌀1.5 | 6g | DIN 915 - pim uç, iç altıgen 1.5mm | 26,67 ₺ |
| BAGA-915-02 | ⌀3 | 13.5 mm | M3 · ⌀1.5 | 6g | DIN 915 - pim uç | 29,38 ₺ |
| BAGA-915-03 | ⌀4 | 10 mm | M4 · ⌀2 | 6g | DIN 915 - pim uç, iç altıgen 2mm | 26,86 ₺ |
| BAGA-915-04 | ⌀4 | 18 mm | M4 · ⌀2 | 6g | DIN 915 - pim uç | 31,92 ₺ |
| BAGA-915-05 | ⌀5 | 12.5 mm | M5 · ⌀2.5 | 6g | DIN 915 - pim uç, iç altıgen 2.5mm | 28,58 ₺ |
| BAGA-915-06 | ⌀5 | 22.5 mm | M5 · ⌀2.5 | 6g | DIN 915 - pim uç | 34,80 ₺ |
| BAGA-915-07 | ⌀6 | 15 mm | M6 · ⌀3 | 6g | DIN 915 - pim uç, iç altıgen 3mm | 30,20 ₺ |
| BAGA-915-08 | ⌀6 | 28 mm | M6 · ⌀3 | 6g | DIN 915 - pim uç | 38,09 ₺ |
| BAGA-915-09 | ⌀8 | 18 mm | M8 · ⌀4 | 6g | DIN 915 - pim uç, iç altıgen 4mm | 32,53 ₺ |
| BAGA-915-10 | ⌀8 | 34 mm | M8 · ⌀4 | 6g | DIN 915 - pim uç | 42,19 ₺ |
| BAGA-915-11 | ⌀10 | 23 mm | M10 · ⌀5 | 6g | DIN 915 - pim uç, iç altıgen 5mm | 37,35 ₺ |
Çelik · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
