Nozul ve Meme Çeşitleri: Püskürtme Biçimine Göre Seçim

Nozul ya da meme, bir akışkanı istenen biçimde, debide ve yönde çıkaran ağızlıktır. Aynı parça sahada "meme", "nozul", "püskürtme ucu" ya da "sprey ucu" diye anılır. Tarım ilaçlamasından takım tezgâhı soğutmasına, yıkama hatlarından yağlama ve dozaj sistemlerine kadar geniş bir alanda kullanılır. Bu yazıda memeleri püskürtme biçimine göre sınıflandırıyor, ağız çapı ile basıncın debiyi nasıl değiştirdiğini ve imalatta nelere dikkat edildiğini anlatıyoruz.

Nozul ile meme aynı şey mi?

Evet. "Nozul" İngilizce "nozzle" kelimesinden gelir, "meme" ise Türkçede yerleşik karşılıktır. Teknik dokümanlarda ikisi de kullanılır. Bazı sektörlerde ince bir kullanım farkı vardır: sıvı püskürten parçalara daha çok meme, yağ, gres ya da sıvı ileten ve dozajlayan uçlara daha çok nozul denir. Bu yazıda ikisini aynı anlamda kullanıyoruz.

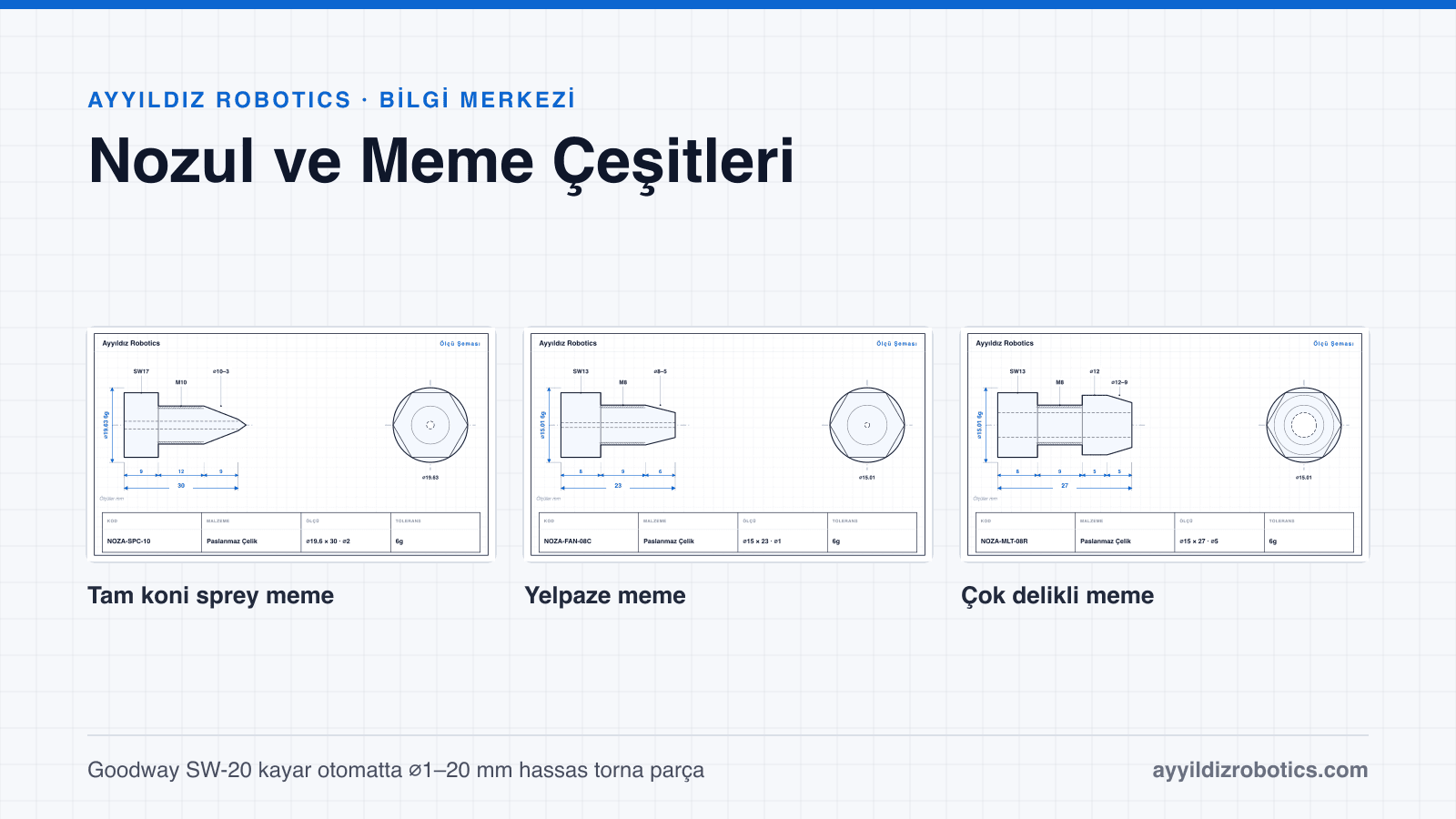

Püskürtme biçimine göre meme çeşitleri

Bir memeyi seçerken ilk soru, akışkanın hedef yüzeye hangi biçimde ulaşacağıdır. Bu biçimi memenin iç geometrisi belirler: ağzın şekli, ağızdan önceki odanın tasarımı ve akışa girdap verilip verilmediği.

• Düz jet: tek, dar ve toplu bir demet üretir. Uzak bir noktaya yüksek darbe kuvvetiyle ulaşır. Talaş temizleme, kesme bölgesine soğutma ve yıkamada kullanılır.
• Tam koni: dairesel bir alanı baştan sona doldurur. İçeride akışa verilen girdap sayesinde koninin ortası da ıslanır. Soğutma, gaz yıkama ve geniş yüzey ıslatmada tercih edilir.
• İçi boş koni: yalnızca halka biçiminde bir alanı ıslatır, ortası boş kalır. Girdap odası damlaları dışa savurur. Damla boyutu tam koniye göre küçüktür; gazla temasın önemli olduğu işlerde kullanılır.
• Yelpaze (düz huzme): yarık biçimli ağızdan yassı bir perde çıkar. Hareket eden bir bant ya da yüzey üzerinde eşit kaplama sağlar. Yıkama, durulama ve hat üzerinde kaplamada yaygındır.
• Sisleme ve atomize meme: akışkanı çok ince damlalara böler. Yalnız sıvı basıncıyla çalışan sisleme memesi ince orifise, havalı atomize meme ise sıvıyı basınçlı hava ile parçalayan ayrı bir hava kanalına sahiptir.
• Çok delikli meme: aynı gövdedeki birden fazla delikten akışı dağıtır. Tek bir jetin karşılayamadığı geniş ya da dairesel bir alana eşit dağılım sağlar.

Debi, basınç ve ağız çapı arasındaki ilişki

Bir memeden geçen debi iki şeye bağlıdır: ağzın kesit alanına ve memenin önündeki basınç farkının kareköküne. Bu ilişkinin pratikte iki önemli sonucu vardır.

• Basıncı iki katına çıkarmak debiyi iki katına çıkarmaz, yalnızca √2 kat, yani yaklaşık %41 artırır. Debiyi iki katına çıkarmak için basıncı dört katına çıkarmak gerekir.
• Ağız çapındaki küçük bir değişim debiyi belirgin biçimde etkiler. Alan çapın karesiyle büyüdüğü için çapı %10 büyütmek kesit alanını, dolayısıyla debiyi yaklaşık %21 artırır. Bunu basınçla telafi etmek için basıncı yaklaşık %32 düşürmek gerekir.

Bu yüzden ağız çapı bir memenin en kritik ölçüsüdür. Aynı hatta çalışan memelerden birinin ağzı aşınarak birkaç yüzde büyürse o meme diğerlerinden fazla akışkan verir ve kaplama ya da soğutma dengesi bozulur. Bakımda memelerin debisini tek tek kontrol etmek ve aşınanları takım halinde değiştirmek bu nedenle önerilir. Basınç artışı ayrıca damla boyutunu küçültür ve püskürtme açısını bir miktar değiştirir; üretici tablolarındaki açı değerleri belirli bir basınç için verilir.

Yağlama, gres ve dozaj nozulları

Her nozul püskürtme yapmaz. Yağlama nozulları yağı belirli bir noktaya iletir. Gres nozulları yüksek basınçlı gresi yatak ya da kızağa taşır. Dozaj ve dolum uçları ise belirli bir miktar sıvıyı damlatmadan bırakmak için tasarlanır. Bu parçalarda püskürtme açısı değil, iç deliğin çapı, ucun konikliği ve ağız kenarının temizliği önemlidir. Dozaj ucunda ağızda kalan küçük bir çapak bile damlanın kopma noktasını değiştirir ve dozaj miktarını oynatır.

Malzeme ve bağlantı dişi

• Paslanmaz çelik: su, kimyasal ve soğutma sıvısıyla çalışan memelerde ilk tercihtir. Korozyona ve aşınmaya pirinçten daha dayanıklıdır.
• Pirinç: hava üfleme uçları ve korozyon riski düşük su uygulamaları için kolay işlenen, ekonomik bir seçenektir.
• Çelik: yüksek basınçlı gres nozulu gibi mekanik dayanımın öne çıktığı parçalarda kullanılır.

Memeler hatta çoğunlukla dişle bağlanır. Katalogumuzdaki nozul ailelerinin tamamı metrik dişlidir (M3–M12). Boru dişi (G ya da R) ile bağlanan bir meme gerekiyorsa diş tipi teknik resimde açıkça yazılmalıdır, çünkü metrik ve boru dişleri birbirinin yerine takılamaz. Diş tipleri hakkında ayrıntı serinin hidrolik rakor yazısında yer alıyor.

Meme seçerken sorulacak beş soru

• Akışkan nedir? Su, yağ, emülsiyon, gres ya da kimyasal oluşu malzemeyi ve en küçük ağız çapını belirler. Viskoz ya da partikül taşıyan akışkanda ince ağız çabuk tıkanır.
• Çalışma basıncı ve istenen debi nedir? Bu iki değer ağız çapını belirler. Üretici tablosu yoksa mevcut memenin ağız çapı ve hattın basıncı iyi bir başlangıç noktasıdır.
• Hedef ne kadar uzakta ve ne kadar geniş? Püskürtme açısı ile mesafe birlikte kaplanan alanı verir. Uzak hedefte düz jet, yakın ve geniş hedefte koni ya da yelpaze uygundur.
• Damla boyutu önemli mi? Yüzeyi ıslatmak için iri damla, buharlaşma ya da gazla temas için ince damla istenir.
• Meme nasıl bağlanacak? Diş tipi ve ölçüsü, sızdırmazlığın diş üzerinde mi yoksa conta ile mi sağlanacağı ve sökmek için gereken anahtar ağzı baştan belirlenmelidir.

Memeler kayar otomatta nasıl üretilir?

Bir memenin performansı büyük ölçüde iç deliğin, ağzın ve dış koninin birbirine göre eksenel hizasına bağlıdır. Ağız gövdeye göre kaçıksa jet eğik çıkar, koni deseni bir yana kayar. Kayar otomatta dış diş, altıgen, konik uç ve eksenel delik aynı bağlamada işlenir; parça ters çevrilip yeniden bağlanmadığı için bu hizayı bozacak bir bağlama hatası oluşmaz. Yelpaze memelerdeki yarık ve çok delikli memelerdeki radyal delikler tahrikli takımlarla açılır.

İnce ağızlı memelerde en kritik adım çapak kontrolüdür. Delik çıkışında kalan çapak akışı yönlendirir, deseni bozar ve zamanla kopup hatta tıkanıklık yapabilir. Bu yüzden ağız çıkışının çapaksız olması teknik resimde ayrıca belirtilmeli ve muayenede büyüteçle kontrol edilmelidir.

Katalogumuzda 14 nozul ailesinde toplam 132 varyant yer alır: püskürtme memelerinin yanında yağlama, gres, dozaj, dolum, hava üfleme ve soğutma uçları da bu ailelerin içindedir.

Sık Sorulan Sorular

Soru: Memenin debisini artırmak için basıncı mı artırmalıyım, ağzı mı büyütmeliyim? Cevap: Debi basıncın karekökü ile arttığı için basıncı iki katına çıkarmak debiyi yalnızca %41 kadar artırır. Büyük bir debi artışı gerekiyorsa daha büyük ağızlı bir meme seçmek çoğunlukla daha verimlidir.

Soru: Tam koni ile içi boş koni arasındaki fark nedir? Cevap: Tam koni dairesel alanın tamamını ıslatır. İçi boş koni yalnızca bir halkayı ıslatır, ama daha küçük damla üretir. Yüzey soğutmada tam koni, gazla temasın önemli olduğu işlerde içi boş koni tercih edilir.

Soru: Aşınmış bir memeyi nasıl anlarım? Cevap: Aynı basınçta debisi yeni bir memeye göre artmışsa ya da püskürtme deseni bozulmuşsa meme aşınmıştır. Basit bir yöntem, belirli bir sürede toplanan sıvıyı yeni bir memeninkiyle karşılaştırmaktır.

Soru: Özel ağız çapında meme üretiyor musunuz? Cevap: Evet. Teknik resme ya da numuneye göre ⌀20 mm çubuk kapasitesi içinde özel meme ve nozul üretilir. Katalogdaki standart ailelerde tahminî birim fiyat aile sayfasında görünür.
