Düz Ejektör Pimi
Kalıp içinden parçayı iten kademeli başlı silindirik ejektör pimi.

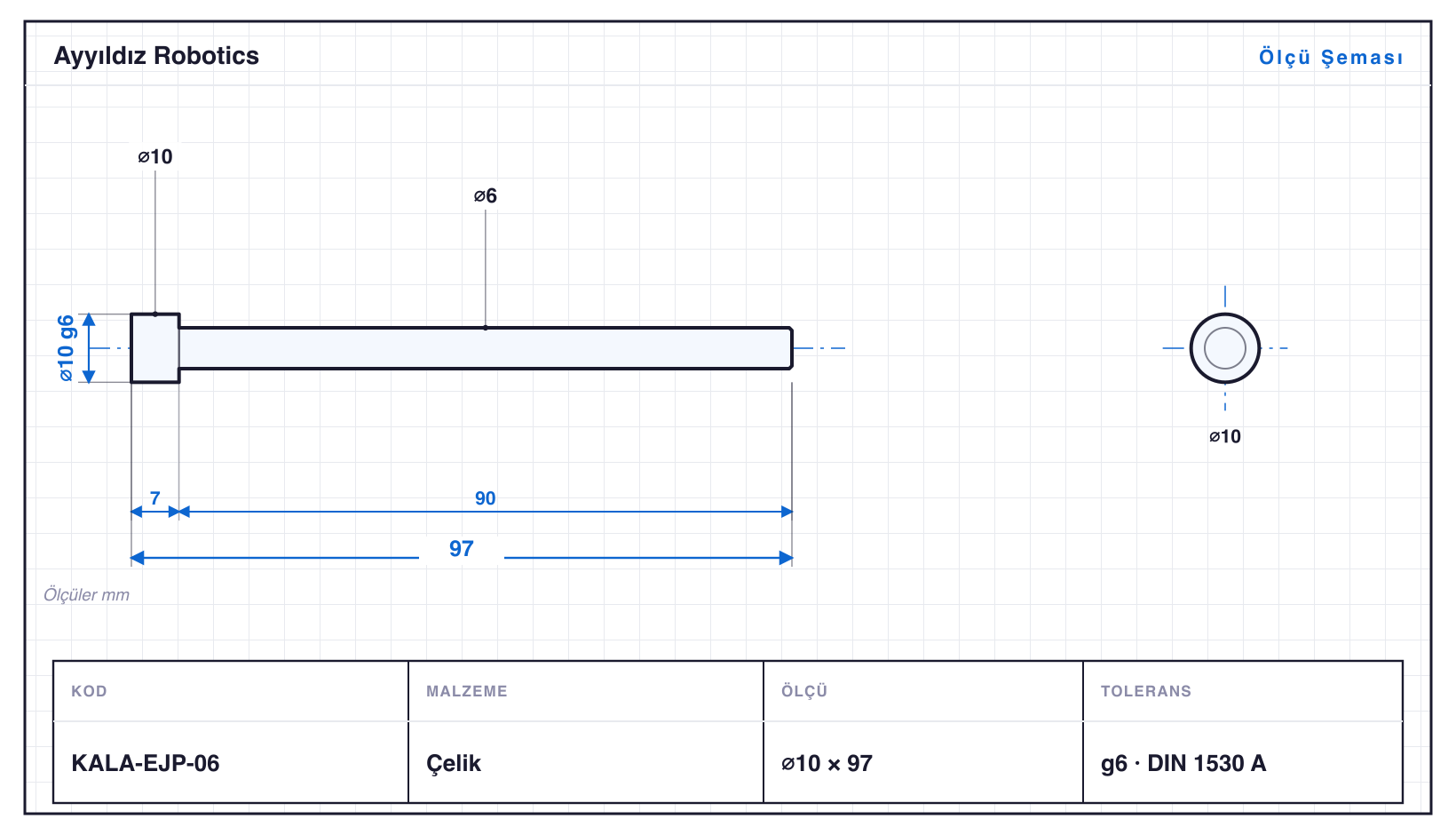

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KALA-EJP-01 | 4 | 44 | 2 kademe | g6 | DIN 1530 A |
| KALA-EJP-02 | 5 | 55 | 2 kademe | g6 | DIN 1530 A |
| KALA-EJP-03 | 6 | 65 | 2 kademe | g6 | DIN 1530 A |
| KALA-EJP-04 | 7 | 76 | 2 kademe | g6 | DIN 1530 A |
| KALA-EJP-05 | 9 | 86 | 2 kademe | g6 | DIN 1530 A |
| KALA-EJP-06 | 10 | 97 | 2 kademe | g6 | DIN 1530 A |
| KALA-EJP-07 | 12 | 107 | 2 kademe | g6 | DIN 1530 A |
| KALA-EJP-08 | 14 | 118 | 2 kademe | g6 | DIN 1530 A |
| KALA-EJP-09 | 16 | 128 | 2 kademe | g6 · ⌀16: −0,006/−0,017 | DIN 1530 A |
| KALA-EJP-10 | 18 | 140 | 2 kademe | g6 · ⌀18: −0,006/−0,017 | DIN 1530 A |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Düz Ejektör Pimi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Kalıp Elemanları ailesidir — çaplar ⌀4–18 mm, boylar 44–140 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı KALA-EJP-10, 140 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı KALA-EJP-01: ⌀4 mm çapta 44 mm boy, yani boy/çap oranı 11,0. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar g6 toleransında işlenir; en küçüğü KALA-EJP-01 (⌀4 mm), en büyüğü KALA-EJP-10 (⌀18 mm). Aile çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
