Kılavuz Burcu
Kolon üzerinde kayan içi delikli kılavuz burcu.
Üretim Kapsamı
Kılavuz Burcu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Kalıp Elemanları ailesidir — çaplar ⌀8–20 mm, boylar 25–60 mm, standart malzeme Pirinç (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı KALB-BRC-16, 60 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀4–16 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant KALB-BRC-04: ⌀8 mm çapta 25 mm boy, yani L/D 3,1. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar H7 toleransında işlenir; en küçüğü KALB-BRC-04 (⌀8 mm), en büyüğü KALB-BRC-16 (⌀20 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

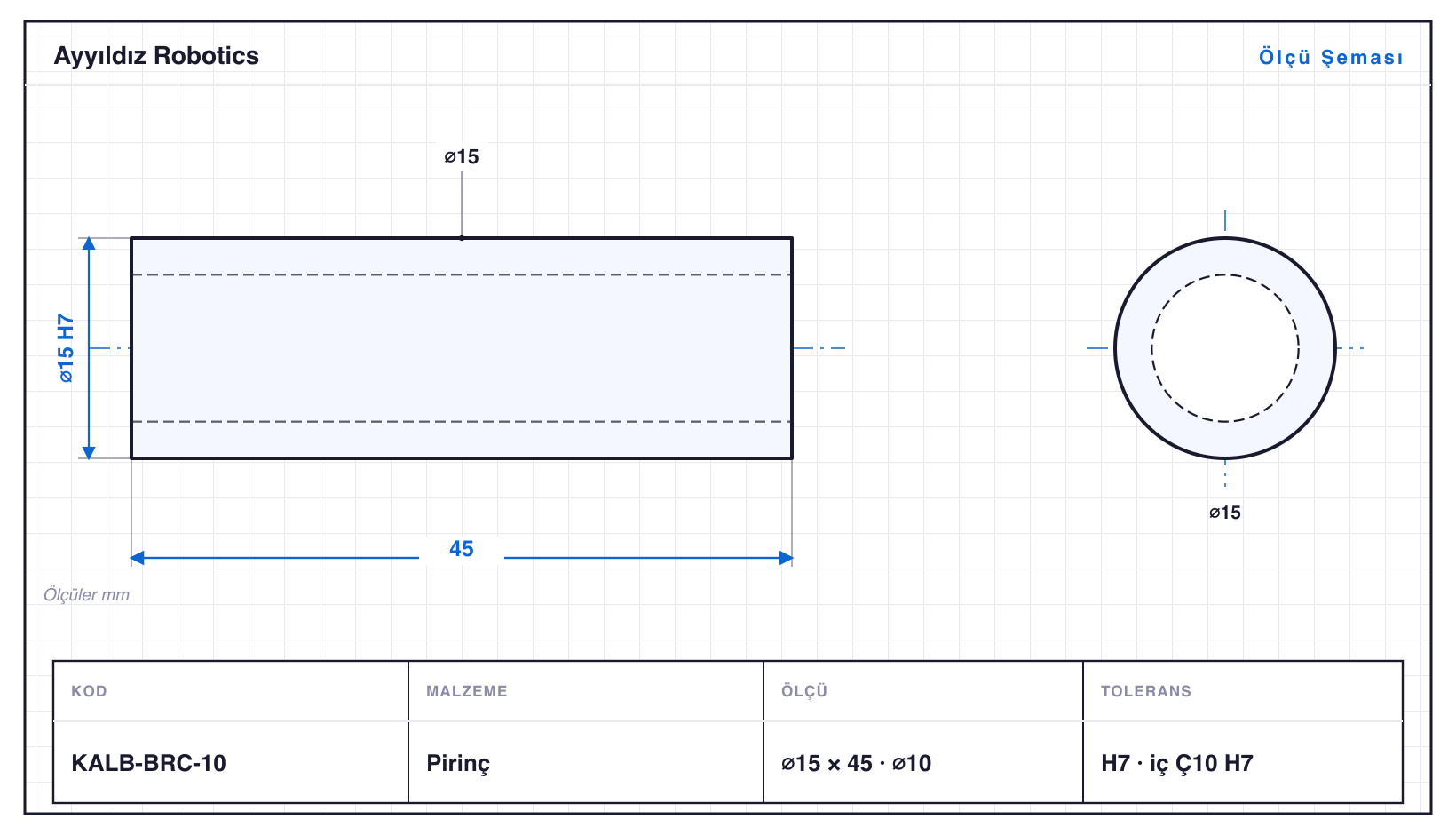

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| KALB-BRC-04 | ⌀8 | 25 mm | ⌀4 | H7 | iç Ç4 H7 | 42,69 ₺ |
| KALB-BRC-05 | ⌀9 | 28 mm | ⌀5 | H7 | iç Ç5 H7 | 46,91 ₺ |
| KALB-BRC-06 | ⌀11 | 32 mm | ⌀6 | H7 | iç Ç6 H7 | 56,15 ₺ |
| KALB-BRC-08 | ⌀13 | 38 mm | ⌀8 | H7 | iç Ç8 H7 | 67,87 ₺ |
| KALB-BRC-06F | ⌀14 | 34 mm | ⌀6 · 2 kademe | H7 | flanşlı, iç Ç6 H7 | 63,04 ₺ |
| KALB-BRC-10 | ⌀15 | 45 mm | ⌀10 | H7 | iç Ç10 H7 | 82,69 ₺ |
| KALB-BRC-08F | ⌀17 | 41 mm | ⌀8 · 2 kademe | H7 | flanşlı, iç Ç8 H7 | 85,80 ₺ |
| KALB-BRC-12 | ⌀18 | 52 mm | ⌀12 | H7 | iç Ç12 H7 | 109,22 ₺ |
| KALB-BRC-13 | ⌀19 | 55 mm | ⌀13 | H7 | iç Ç13 H7 | 118,86 ₺ |
| KALB-BRC-16 | ⌀20 | 60 mm | ⌀16 | H7 | iç Ç16 H7 | 117,03 ₺ |
Pirinç · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
