Merkezleme Pimi
İki plakayı hassas konumlayan konik uçlu merkezleme pimi.

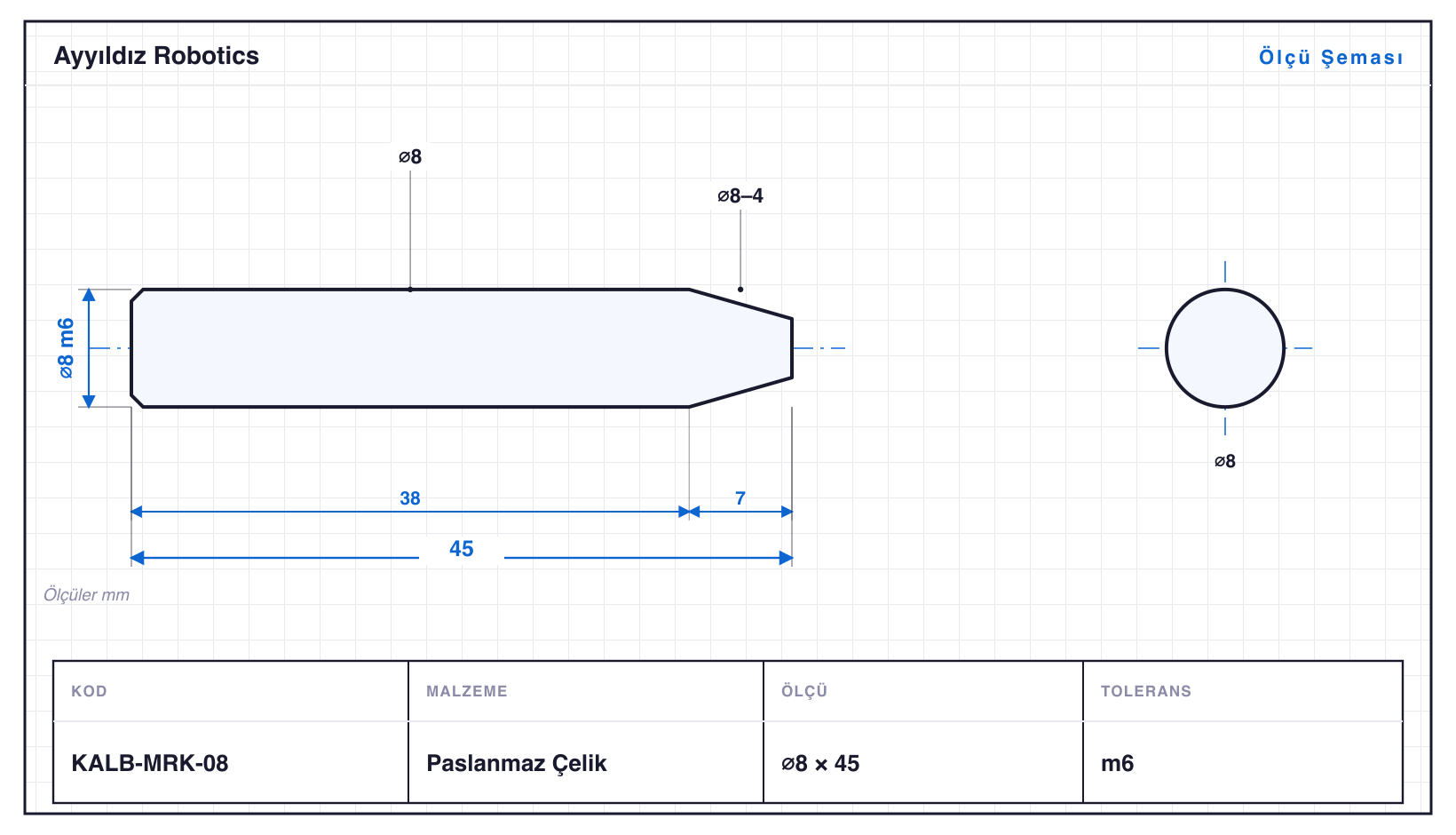

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KALB-MRK-03 | 3 | 23 | konik | m6 | — |
| KALB-MRK-04 | 4 | 28 | konik | m6 · ⌀4: +0,012/+0,004 | DIN 6325 tip |
| KALB-MRK-05 | 5 | 33 | konik | m6 · ⌀5: +0,012/+0,004 | — |
| KALB-MRK-06 | 6 | 38 | konik | m6 · ⌀6: +0,012/+0,004 | DIN 6325 |
| KALB-MRK-08 | 8 | 45 | konik | m6 · ⌀8: +0,015/+0,006 | — |
| KALB-MRK-10 | 10 | 53 | konik | m6 · ⌀10: +0,015/+0,006 | DIN 6325 |
| KALB-MRK-12 | 12 | 61 | konik | m6 · ⌀12: +0,018/+0,007 | — |
| KALB-MRK-14 | 14 | 68 | konik | m6 · ⌀14: +0,018/+0,007 | — |
| KALB-MRK-16 | 16 | 77 | konik | m6 · ⌀16: +0,018/+0,007 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Merkezleme Pimi, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Kalıp Elemanları ailesidir — çaplar ⌀3–16 mm, boylar 23–77 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı KALB-MRK-16, 77 mm. Tornalamanın yanında konik tornalama gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı KALB-MRK-03: ⌀3 mm çapta 23 mm boy, yani boy/çap oranı 7,7. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar m6 toleransında işlenir; en küçüğü KALB-MRK-03 (⌀3 mm), en büyüğü KALB-MRK-16 (⌀16 mm). Aile konik, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
