Vidalı Kılavuz Kolonu
Bir ucu dişli, plakaya vidalanan kademeli kılavuz kolonu.

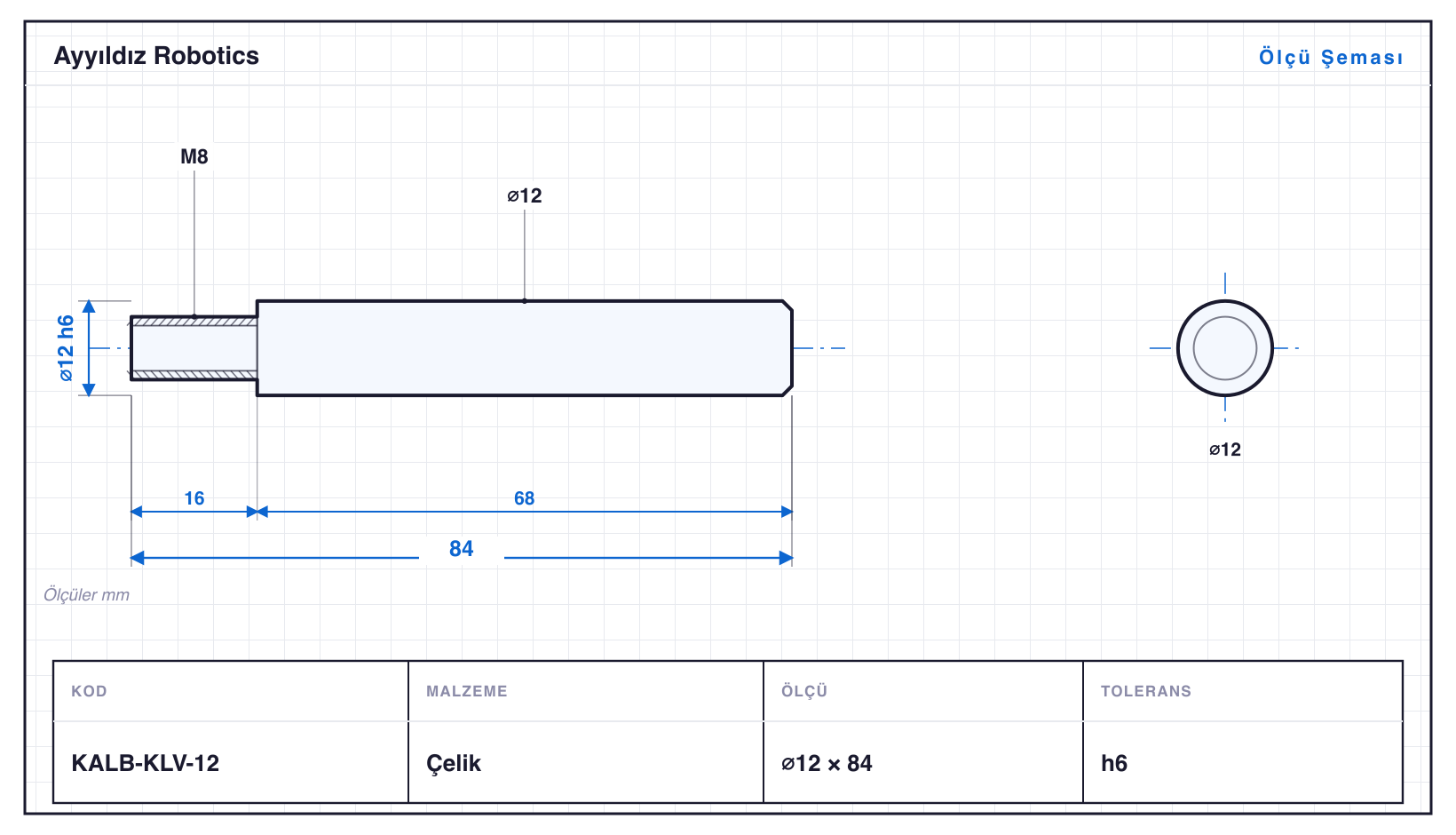

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KALB-KLV-04 | 4 | 36 | M4 | h6 · ⌀4: 0/−0,008 | — |
| KALB-KLV-05 | 5 | 44 | M5 | h6 · ⌀5: 0/−0,008 | — |
| KALB-KLV-06 | 6 | 52 | M6 | h6 · ⌀6: 0/−0,008 | DIN 9831 |
| KALB-KLV-08 | 8 | 60 | M6 | h6 · ⌀8: 0/−0,009 | — |
| KALB-KLV-10 | 10 | 73 | M8 | h6 · ⌀10: 0/−0,009 | DIN 9831 |
| KALB-KLV-12 | 12 | 84 | M8 | h6 · ⌀12: 0/−0,011 | — |
| KALB-KLV-13 | 13 | 96 | M10 | h6 · ⌀13: 0/−0,011 | DIN 9831 |
| KALB-KLV-16 | 16 | 108 | M10 | h6 · ⌀16: 0/−0,011 | — |
| KALB-KLV-18 | 18 | 117 | M12 | h6 · ⌀18: 0/−0,011 | — |
| KALB-KLV-20 | 20 | 124 | M12 | h6 · ⌀20: 0/−0,013 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Vidalı Kılavuz Kolonu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Kalıp Elemanları ailesidir — çaplar ⌀4–20 mm, boylar 36–124 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı KALB-KLV-20, 124 mm. Tornalamanın yanında diş çekme (M4–M12 arası 6 ölçü) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı KALB-KLV-04: ⌀4 mm çapta 36 mm boy, yani boy/çap oranı 9,0. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar h6 toleransında işlenir; en küçüğü KALB-KLV-04 (⌀4 mm), en büyüğü KALB-KLV-20 (⌀20 mm). Aile dişli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
