Nitrürlü Ejektör Pimi
Aşınmaya dayanıklı nitrür yüzeyli, konik uçlu ince ejektör pimi.

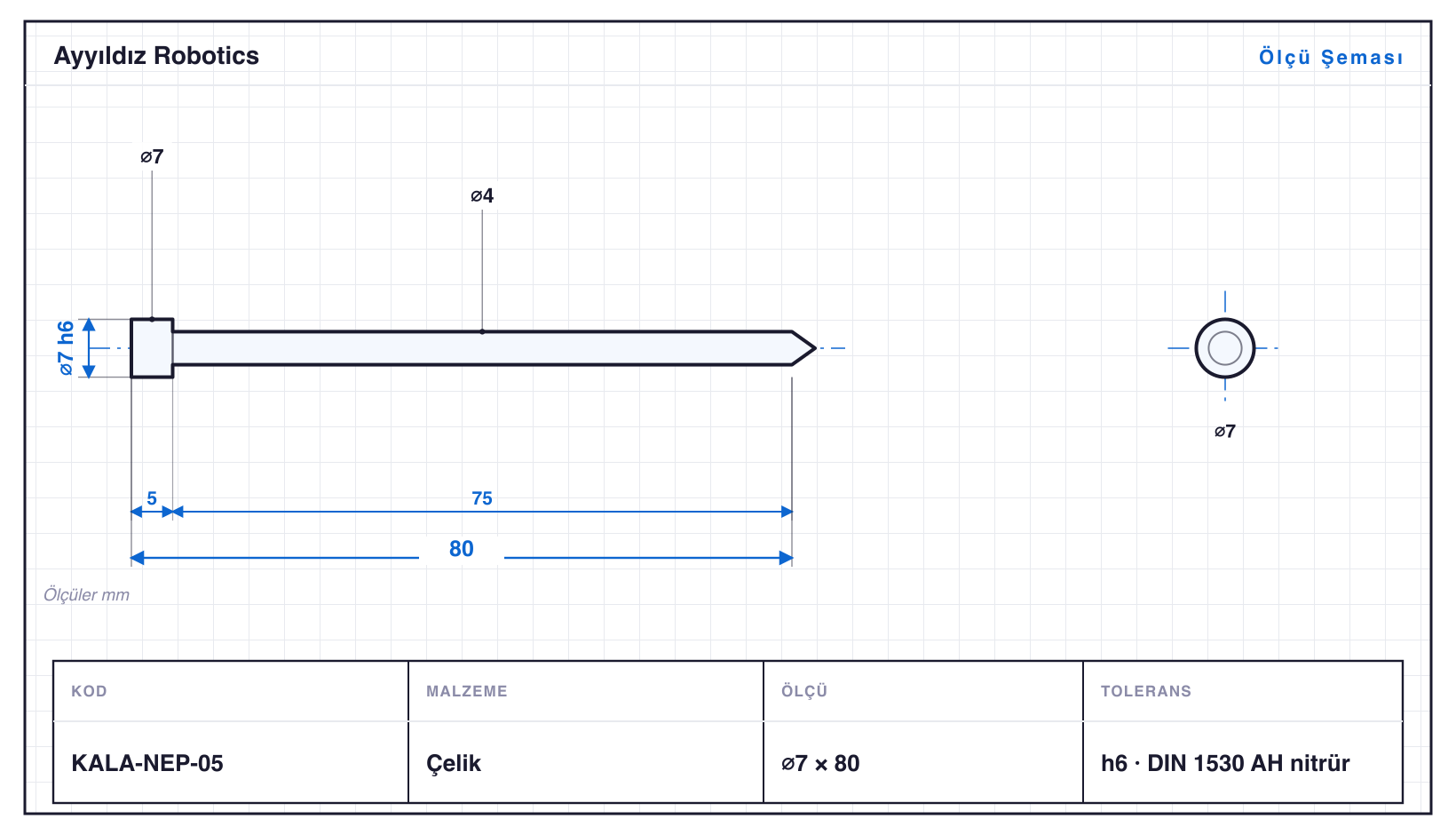

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KALA-NEP-01 | 3 | 33 | 2 kademe | h6 | DIN 1530 AH nitrür |
| KALA-NEP-02 | 4 | 49 | 2 kademe | h6 | DIN 1530 AH nitrür |
| KALA-NEP-03 | 5 | 59 | 2 kademe | h6 | DIN 1530 AH nitrür |
| KALA-NEP-04 | 6 | 70 | 2 kademe | h6 | DIN 1530 AH nitrür |
| KALA-NEP-05 | 7 | 80 | 2 kademe | h6 | DIN 1530 AH nitrür |
| KALA-NEP-06 | 9 | 91 | 2 kademe | h6 | DIN 1530 AH nitrür |
| KALA-NEP-07 | 10 | 101 | 2 kademe | h6 | DIN 1530 AH nitrür |
| KALA-NEP-08 | 12 | 112 | 2 kademe | h6 | DIN 1530 AH nitrür |
| KALA-NEP-09 | 15 | 123 | 2 kademe | h6 | DIN 1530 AH nitrür |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Nitrürlü Ejektör Pimi, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Kalıp Elemanları ailesidir — çaplar ⌀3–15 mm, boylar 33–123 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı KALA-NEP-09, 123 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı KALA-NEP-02: ⌀4 mm çapta 49 mm boy, yani boy/çap oranı 12,3. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar h6 toleransında işlenir; en küçüğü KALA-NEP-01 (⌀3 mm), en büyüğü KALA-NEP-09 (⌀15 mm). Aile çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
