Sıkma Pimi
Altıgen başlı, dişli gövdeli kalıp sıkma pimi.

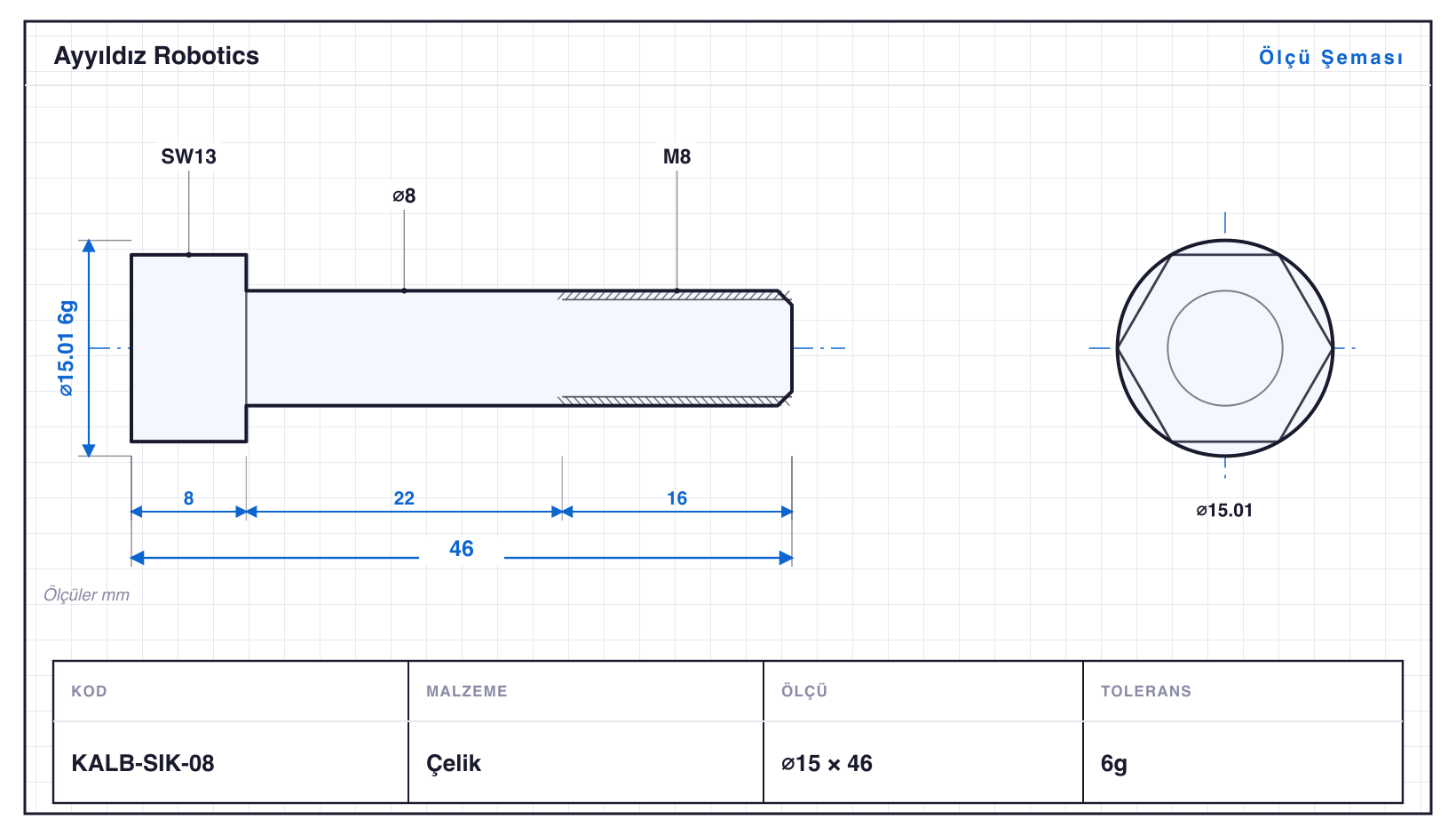

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KALB-SIK-04 | 8,1 | 28 | M4 · SW7 | 6g | — |
| KALB-SIK-05 | 9,2 | 33 | M5 · SW8 | 6g | — |
| KALB-SIK-06 | 11,5 | 38 | M6 · SW10 | 6g | DIN 6379 tip |
| KALB-SIK-06L | 11,5 | 50 | M6 · SW10 | 6g | uzun gövde |
| KALB-SIK-08 | 15 | 46 | M8 · SW13 | 6g | — |
| KALB-SIK-08L | 15 | 62 | M8 · SW13 | 6g | uzun gövde |
| KALB-SIK-08K | 15 | 44 | M8 · SW13 · tırtıl | 6g | tırtıllı gövde |
| KALB-SIK-10 | 19,6 | 54 | M10 · SW17 | 6g | DIN 6379 |
| KALB-SIK-10L | 19,6 | 73 | M10 · SW17 | 6g | uzun gövde |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Sıkma Pimi, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Kalıp Elemanları ailesidir — çaplar ⌀8,1–19,6 mm, boylar 28–73 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı KALB-SIK-10L, 73 mm. Tornalamanın yanında diş çekme (M4–M10 arası 5 ölçü), altıgen ağız frezeleme (SW7–17) ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant KALB-SIK-06L: ⌀11,5 mm çapta 50 mm boy, yani L/D 4,3. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü KALB-SIK-04 (⌀8,1 mm), en büyüğü KALB-SIK-10L (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
