Kılavuz Kolonu
Kalıp yarımlarını hizalayan sertleştirilmiş kademeli kılavuz kolonu.

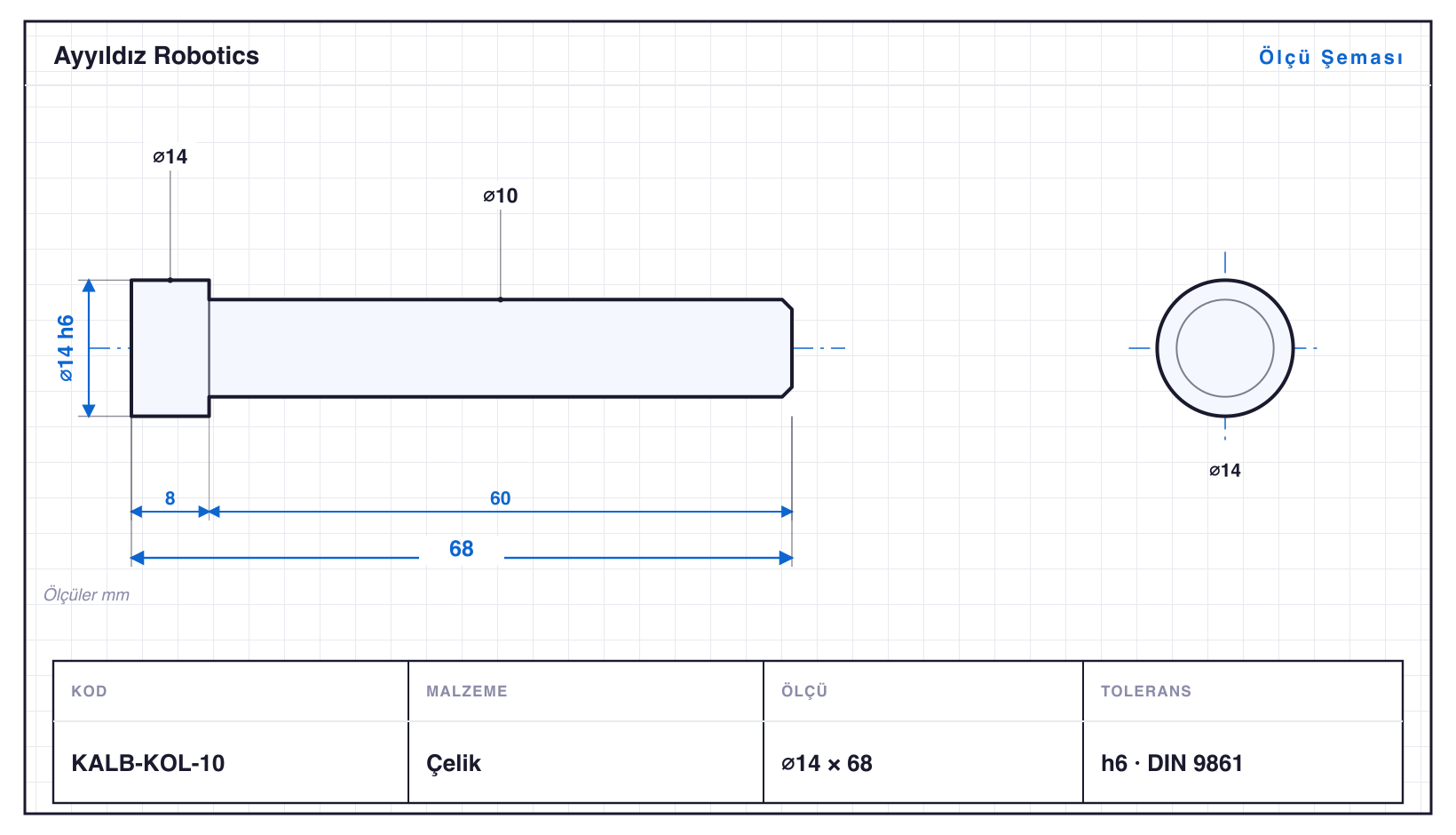

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KALB-KOL-04 | 6 | 34 | 2 kademe | h6 · ⌀6: 0/−0,008 | DIN 9861 tip |
| KALB-KOL-05 | 8 | 40 | 2 kademe | h6 | — |
| KALB-KOL-06 | 9 | 46 | 2 kademe | h6 | DIN 9861 |
| KALB-KOL-08 | 12 | 58 | 2 kademe | h6 | — |
| KALB-KOL-10 | 14 | 68 | 2 kademe | h6 | DIN 9861 |
| KALB-KOL-12 | 16 | 80 | 2 kademe | h6 · ⌀16: 0/−0,011 | — |
| KALB-KOL-13 | 18 | 90 | 2 kademe | h6 · ⌀18: 0/−0,011 | DIN 9861 |
| KALB-KOL-16 | 20 | 102 | 2 kademe | h6 | — |
| KALB-KOL-18 | 20 | 112 | 2 kademe | h6 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Kılavuz Kolonu, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Kalıp Elemanları ailesidir — çaplar ⌀6–20 mm, boylar 34–112 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı KALB-KOL-18, 112 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant KALB-KOL-04: ⌀6 mm çapta 34 mm boy, yani L/D 5,7. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h6 toleransında işlenir; en küçüğü KALB-KOL-04 (⌀6 mm), en büyüğü KALB-KOL-18 (⌀20 mm). Aile çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
