Merkezleme Manşonu
Konik ağızlı, içi delikli plaka merkezleme manşonu.
Üretim Kapsamı
Merkezleme Manşonu, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Kalıp Elemanları ailesidir — çaplar ⌀8–20 mm, boylar 18–46 mm, standart malzeme Çelik (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı KALB-MAN-16, 46 mm. Tornalamanın yanında konik tornalama gerekiyor. Ailedeki delikler ⌀4–16 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant KALB-MAN-16: ⌀20 mm çapta 46 mm boy, yani L/D 2,3. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar H7 toleransında işlenir; en küçüğü KALB-MAN-04 (⌀8 mm), en büyüğü KALB-MAN-16 (⌀20 mm). Aile konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

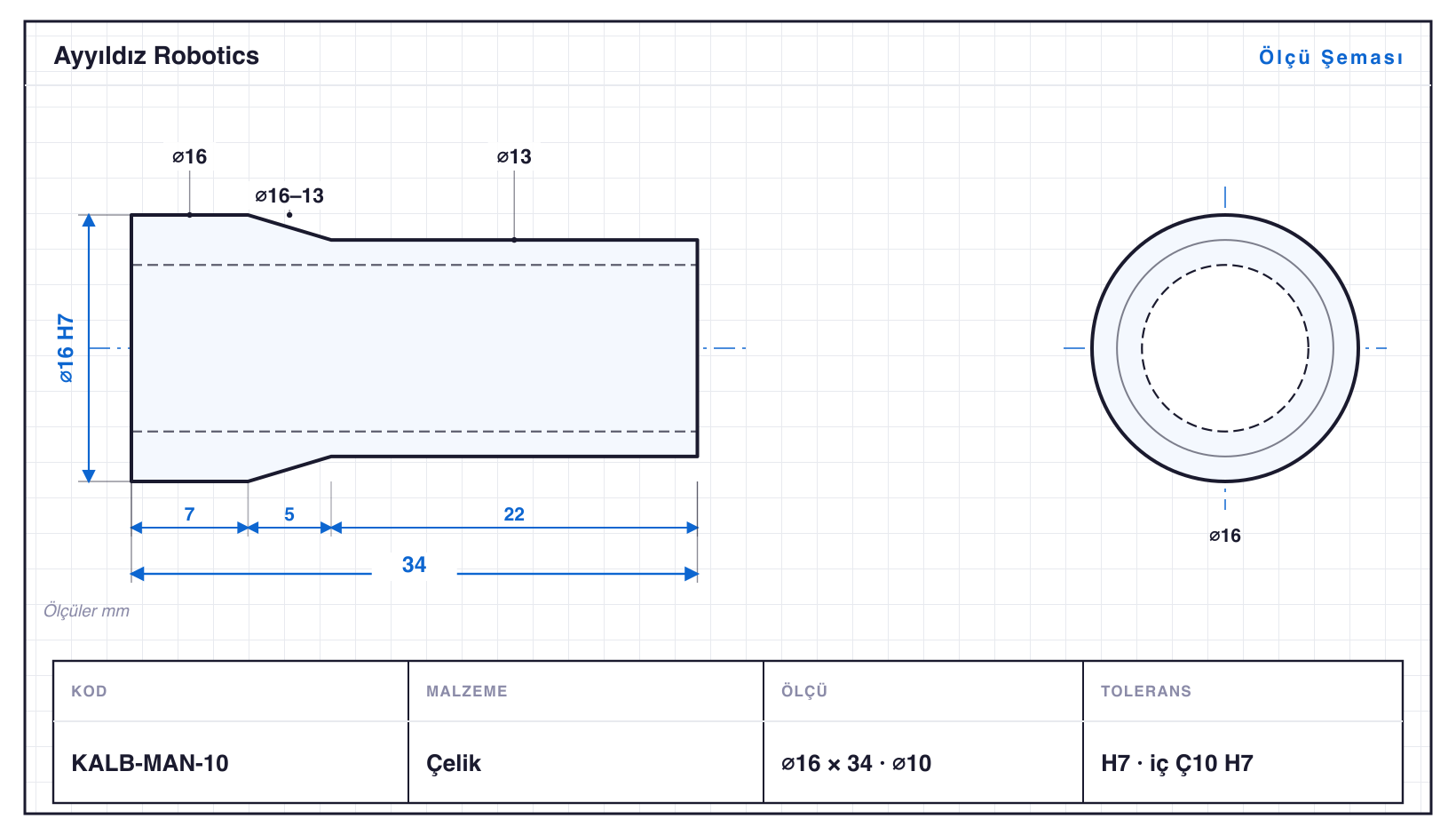

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| KALB-MAN-04 | ⌀8 | 18 mm | konik · ⌀4 | H7 | iç Ç4 H7 | 37,37 ₺ |
| KALB-MAN-05 | ⌀10 | 20 mm | konik · ⌀5 | H7 | iç Ç5 H7 | 42,49 ₺ |
| KALB-MAN-06 | ⌀12 | 24 mm | konik · ⌀6 | H7 | iç Ç6 H7 | 47,35 ₺ |
| KALB-MAN-08 | ⌀14 | 28 mm | konik · ⌀8 | H7 | iç Ç8 H7 | 52,82 ₺ |
| KALB-MAN-10 | ⌀16 | 34 mm | konik · ⌀10 | H7 | iç Ç10 H7 | 60,35 ₺ |
| KALB-MAN-12 | ⌀18 | 38 mm | konik · ⌀12 | H7 | iç Ç12 H7 | 66,41 ₺ |
| KALB-MAN-13 | ⌀19 | 41 mm | konik · ⌀13 | H7 | iç Ç13 H7 | 70,52 ₺ |
| KALB-MAN-16 | ⌀20 | 46 mm | konik · ⌀16 | H7 | iç Ç16 H7 | 69,93 ₺ |
Çelik · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
