Yaylı Temas Pistonu (Pogo)
Test yatağı pogo pinlerinin içine giren, delikli yaylı temas piston gövdesi.

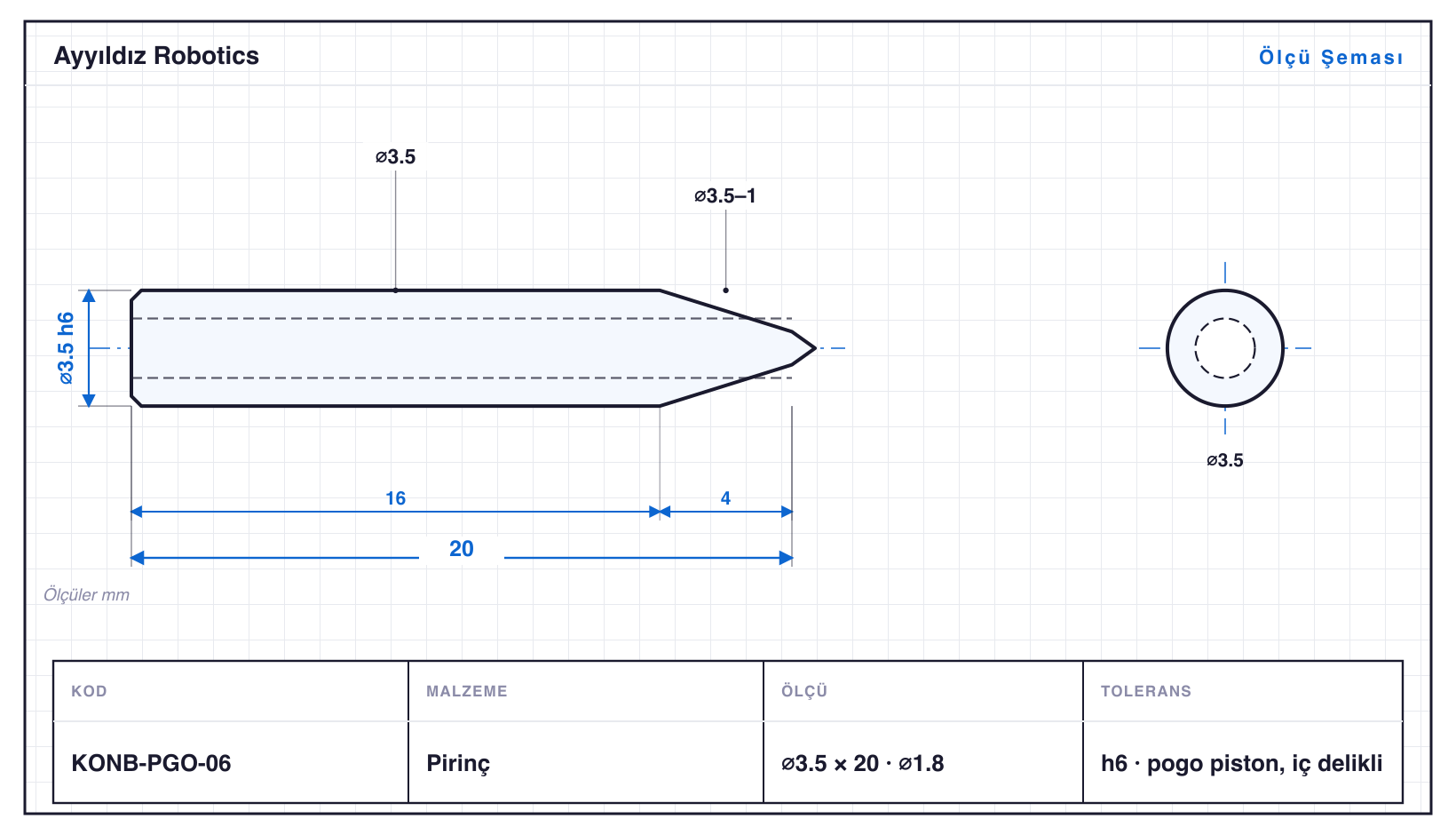

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KONB-PGO-01 | 1,5 | 12 | konik · ⌀0,8 | h6 | pogo piston, iç delikli |
| KONB-PGO-02 | 2 | 14,5 | konik · ⌀1 | h6 | pogo piston, iç delikli |
| KONB-PGO-03 | 2,5 | 17 | konik · ⌀1,2 | h6 | pogo piston, iç delikli |
| KONB-PGO-04 | 3 | 18,5 | konik · ⌀1,5 | h6 | pogo piston, iç delikli |
| KONB-PGO-05 | 3 | 21 | konik · ⌀1 | h6 | kademeli pogo piston, iç delikli |
| KONB-PGO-06 | 3,5 | 20 | konik · ⌀1,8 | h6 · ⌀3,5: 0/−0,008 | pogo piston, iç delikli |
| KONB-PGO-07 | 4 | 23,5 | konik · ⌀1,5 | h6 | kademeli pogo piston, iç delikli |
| KONB-PGO-08 | 4 | 22,5 | konik · ⌀2 | h6 · ⌀4: 0/−0,008 | pogo piston, iç delikli |
| KONB-PGO-09 | 5 | 26 | konik · tırtıl · ⌀1,8 | h6 | tırtıllı pogo piston, iç delikli |
| KONB-PGO-10 | 5 | 25 | konik · ⌀2,5 | h6 · ⌀5: 0/−0,008 | pogo piston, iç delikli |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Yaylı Temas Pistonu (Pogo), Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Konnektör & Kontak Pimleri ailesidir — çaplar ⌀1,5–5 mm, boylar 12–26 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀5 mm çubuktan çıkıyor; ailenin en uzun varyantı KONB-PGO-09, 26 mm. Tornalamanın yanında konik tornalama, tırtıl çekme ve eksenel delme (⌀0,8–2,5 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı KONB-PGO-01: ⌀1,5 mm çapta 12 mm boy, yani boy/çap oranı 8,0. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar h6 toleransında işlenir; en küçüğü KONB-PGO-01 (⌀1,5 mm), en büyüğü KONB-PGO-10 (⌀5 mm). Aile konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
