Banana Ucu (4 mm)
4 mm banana soketlere geçen, vidalı bağlantı kademesi olan test fişi ucu.

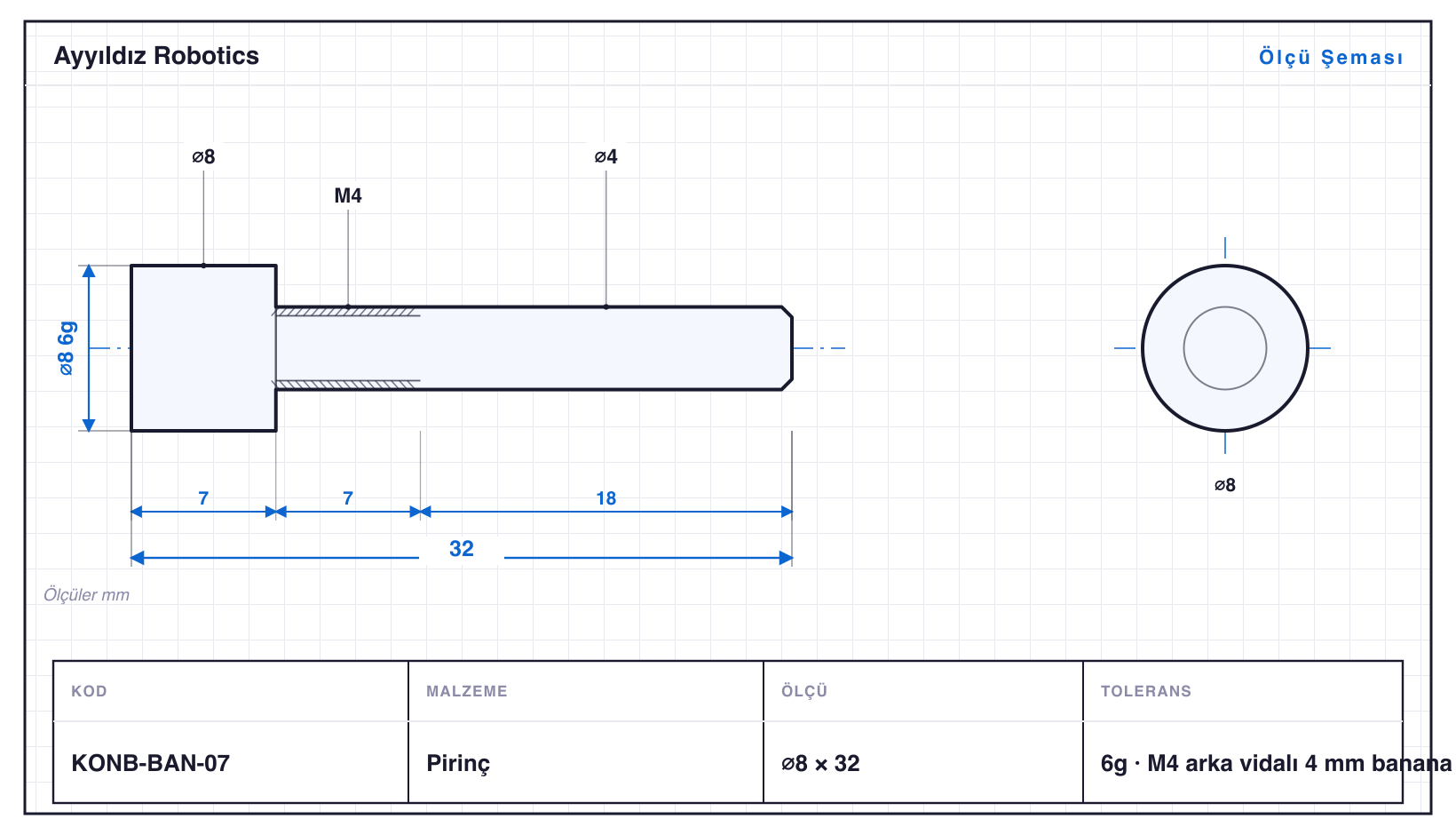

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KONB-BAN-02 | 2 | 14 | — | h9 | 2 mm banana pini |
| KONB-BAN-01 | 4 | 12 | — | h9 · ⌀4: 0/−0,030 | 4 mm banana pini |
| KONB-BAN-03 | 6 | 20 | tırtıl · 2 kademe | h9 · ⌀6: 0/−0,030 | 4 mm banana, tırtıllı omuz |
| KONB-BAN-04 | 6 | 27 | M3 | 6g | M3 arka vidalı 4 mm banana |
| KONB-BAN-05 | 7 | 24 | tırtıl · ⌀2,5 · 2 kademe | h9 | 4 mm banana, tırtıllı gövde, iç delikli |
| KONB-BAN-07 | 8 | 32 | M4 | 6g | M4 arka vidalı 4 mm banana |
| KONB-BAN-08 | 8 | 28 | tırtıl · ⌀3,3 · 2 kademe | h9 | M4 delikli banana kovanı, iç diş |
| KONB-BAN-06 | 8,1 | 22 | SW7 | h9 · ⌀4: 0/−0,030 | 4 mm banana, altıgen tutuş |
| KONB-BAN-09 | 9,2 | 27 | SW8 | h9 · ⌀4: 0/−0,030 | 4 mm banana, altıgen gövde |
| KONB-BAN-10 | 10 | 30 | tırtıl · ⌀3 · 2 kademe | h9 | yüksek akım 4 mm banana, iç delikli |
| KONB-BAN-11 | 12 | 35 | M6 · tırtıl | 6g | M6 panel bağlantılı 4 mm banana |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Banana Ucu (4 mm), Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Konnektör & Kontak Pimleri ailesidir — çaplar ⌀2–12 mm, boylar 12–35 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀12 mm çubuktan çıkıyor; ailenin en uzun varyantı KONB-BAN-11, 35 mm. Tornalamanın yanında diş çekme (M3, M4, M6), altıgen ağız frezeleme (SW7–8), tırtıl çekme ve eksenel delme (⌀2,5–3,3 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı KONB-BAN-02: ⌀2 mm çapta 14 mm boy, yani boy/çap oranı 7,0. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar h9, 6g tolerans sınıflarında işlenir; en küçüğü KONB-BAN-02 (⌀2 mm), en büyüğü KONB-BAN-11 (⌀12 mm). Aile dişli, altıgen anahtar ağzı, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
