Dişi Kontak (İç Diş)
İç dişli dişi kontak; vidalı bağlantı ile yüksek akım terminali ve tekrar sökülebilir montaj sağlar.

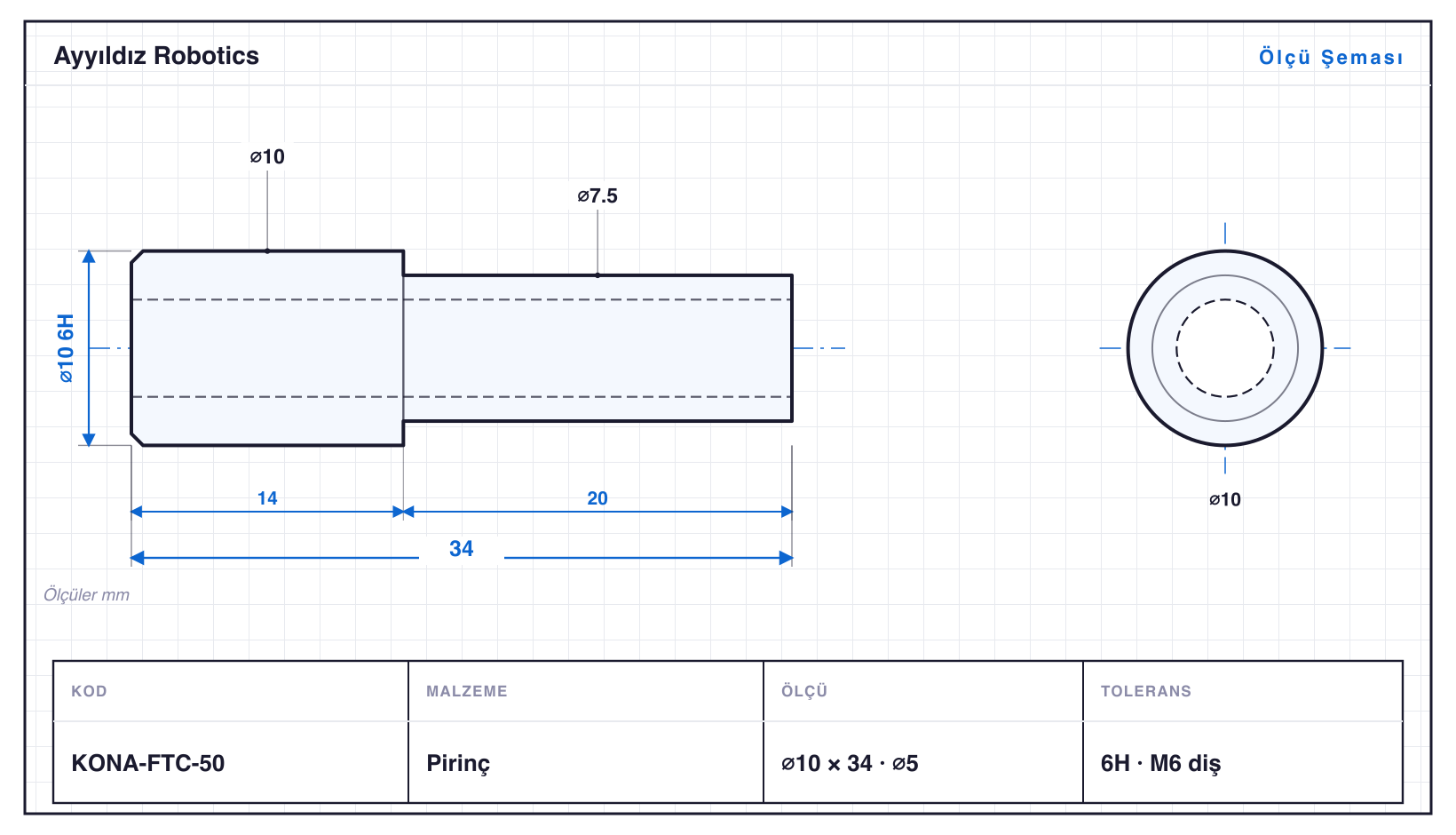

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KONA-FTC-20 | 4 | 20 | ⌀1,6 · 2 kademe | 6H | M2 diş |
| KONA-FTC-25 | 5 | 23 | ⌀2,5 · 2 kademe | 6H | M3 diş |
| KONA-FTC-30 | 6 | 26 | ⌀3,3 · 2 kademe | 6H | M4 diş |
| KONA-FTC-40 | 8 | 30 | ⌀4,2 · 2 kademe | 6H | M5 diş |
| KONA-FTC-50 | 10 | 34 | ⌀5 · 2 kademe | 6H | M6 diş |
| KONA-FTC-60 | 12 | 40 | ⌀6,8 · 2 kademe | 6H | M8 diş |
| KONA-FTC-70 | 14 | 44 | ⌀8,5 · 2 kademe | 6H | M10 diş |
| KONA-FTC-80 | 16 | 50 | ⌀10,2 · 2 kademe | 6H | M12 diş |
| KONA-FTC-90 | 18 | 56 | ⌀10,2 · 2 kademe | 6H | M12 diş |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Dişi Kontak (İç Diş), Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Konnektör & Kontak Pimleri ailesidir — çaplar ⌀4–18 mm, boylar 20–56 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı KONA-FTC-90, 56 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀1,6–10,2 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant KONA-FTC-20: ⌀4 mm çapta 20 mm boy, yani L/D 5,0. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6H toleransında işlenir; en küçüğü KONA-FTC-20 (⌀4 mm), en büyüğü KONA-FTC-90 (⌀18 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
