Test Probu Ucu (Konik)
Konik uçlu, yaylı test problarına vidalanan hassas temas ucu.

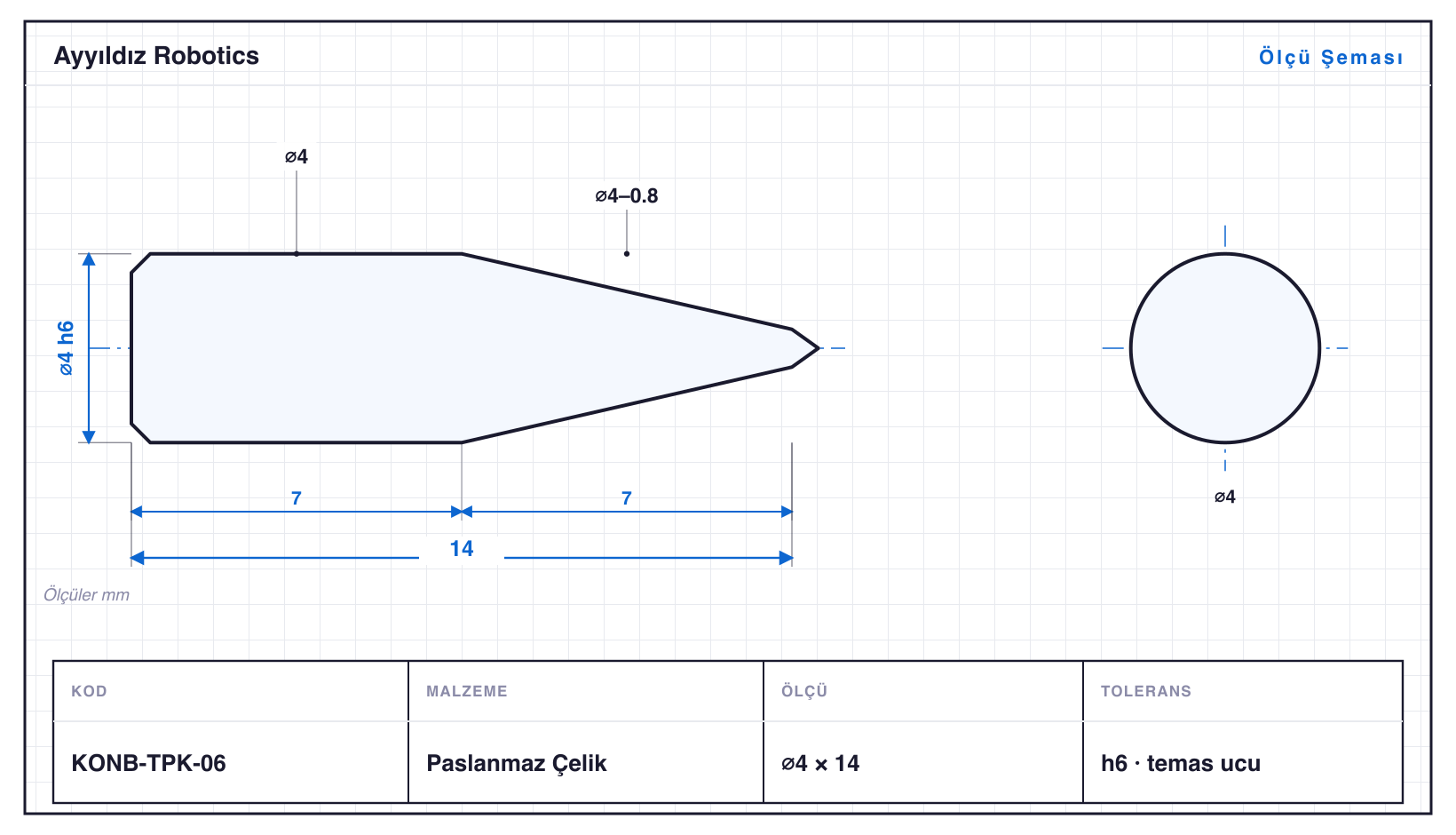

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KONB-TPK-01 | 2 | 7 | konik | h6 | temas ucu |
| KONB-TPK-02 | 2,5 | 9 | konik | h6 | temas ucu |
| KONB-TPK-03 | 3 | 11 | konik | h6 | temas ucu |
| KONB-TPK-04 | 3 | 14 | M2 · konik | 6g | M2 vidalı prob ucu |
| KONB-TPK-05 | 3,5 | 12 | konik | h6 · ⌀3,5: 0/−0,008 | temas ucu |
| KONB-TPK-06 | 4 | 14 | konik | h6 · ⌀4: 0/−0,008 | temas ucu |
| KONB-TPK-07 | 4 | 18 | M3 · konik | 6g | M3 vidalı prob ucu |
| KONB-TPK-08 | 5 | 16 | konik | h6 · ⌀5: 0/−0,008 | temas ucu |
| KONB-TPK-09 | 5 | 16 | konik · tırtıl | h6 · ⌀5: 0/−0,008 | tırtıllı tutuş, konik uç |
| KONB-TPK-10 | 6 | 19 | konik | h6 · ⌀6: 0/−0,008 | temas ucu |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Test Probu Ucu (Konik), Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Konnektör & Kontak Pimleri ailesidir — çaplar ⌀2–6 mm, boylar 7–19 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀6 mm çubuktan çıkıyor; ailenin en uzun varyantı KONB-TPK-10, 19 mm. Tornalamanın yanında diş çekme (M2, M3), konik tornalama ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant KONB-TPK-04: ⌀3 mm çapta 14 mm boy, yani L/D 4,7. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h6, 6g tolerans sınıflarında işlenir; en küçüğü KONB-TPK-01 (⌀2 mm), en büyüğü KONB-TPK-10 (⌀6 mm). Aile dişli, konik, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
