Kontak Pimi
Konik uçlu tornalanmış kontak pimi; düşük geçiş direnci için pirinç gövde ve pah ile kolay soket girişi sağlar.

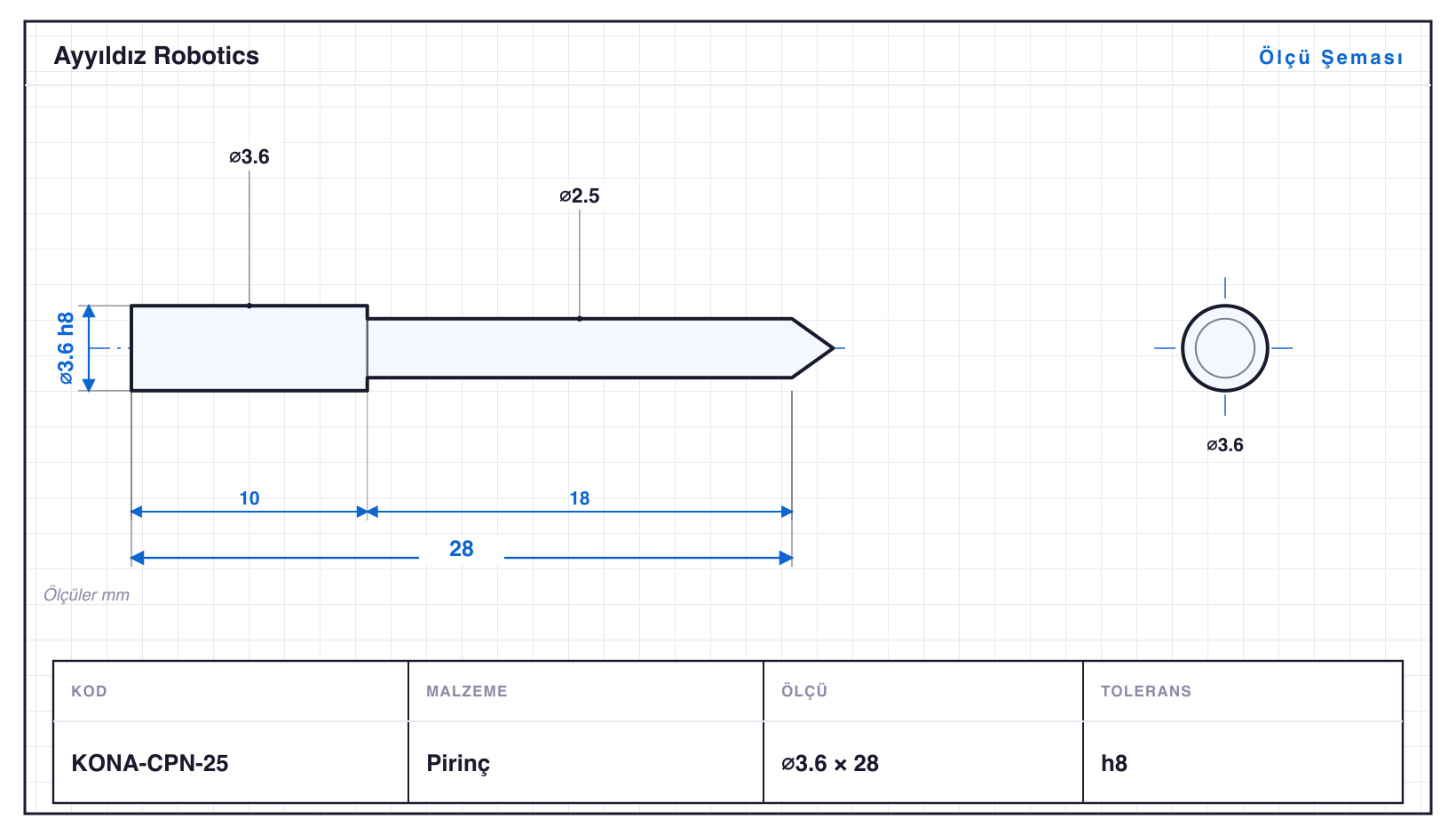

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KONA-CPN-08 | 1 | 13 | 2 kademe | h8 | Au kaplama |
| KONA-CPN-10 | 1,4 | 16 | 2 kademe | h8 | Au kaplama |
| KONA-CPN-12 | 1,8 | 19 | 2 kademe | h8 | — |
| KONA-CPN-15 | 2,2 | 22 | 2 kademe | h8 | — |
| KONA-CPN-20 | 3 | 25 | 2 kademe | h8 | — |
| KONA-CPN-25 | 3,6 | 28 | 2 kademe | h8 | — |
| KONA-CPN-30 | 4,5 | 32 | 2 kademe | h8 | — |
| KONA-CPN-40 | 6 | 38 | 2 kademe | h8 · ⌀6: 0/−0,018 | — |
| KONA-CPN-50 | 7,5 | 44 | 2 kademe | h8 | — |
| KONA-CPN-60 | 9 | 50 | 2 kademe | h8 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Kontak Pimi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Konnektör & Kontak Pimleri ailesidir — çaplar ⌀1–9 mm, boylar 13–50 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀10 mm çubuktan çıkıyor; ailenin en uzun varyantı KONA-CPN-60, 50 mm. Aile yalnızca tornalama ile üretiliyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı KONA-CPN-08: ⌀1 mm çapta 13 mm boy, yani boy/çap oranı 13,0. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar h8 toleransında işlenir; en küçüğü KONA-CPN-08 (⌀1 mm), en büyüğü KONA-CPN-60 (⌀9 mm). Aile çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
