Tırtıllı Kontak
Gövdesi tırtıllı basma-geçme kontak; tırtıl bölge plastik gövdede dönmeyi ve sıyrılmayı engeller.
Üretim Kapsamı
Tırtıllı Kontak, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Konnektör & Kontak Pimleri ailesidir — çaplar ⌀1.8–13.6 mm, boylar 18–66 mm, standart malzeme Pirinç (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀14 mm çubuktan çıkıyor; ailenin en uzun varyantı KONA-KNR-12, 66 mm. Tornalamanın yanında tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı KONA-KNR-15: ⌀1,8 mm çapta 18 mm boy, yani boy/çap oranı 10,0. Bu oran kayar otomatın asıl varlık sebebi. Kılavuz burç çubuğu kesme noktasının hemen yanından desteklediği için sehim oluşmaz; aynı parça klasik tornada titreşim ve çap sapması verir.
Varyantlar h9 toleransında işlenir; en küçüğü KONA-KNR-15 (⌀1.8 mm), en büyüğü KONA-KNR-12 (⌀13.6 mm). Aile tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

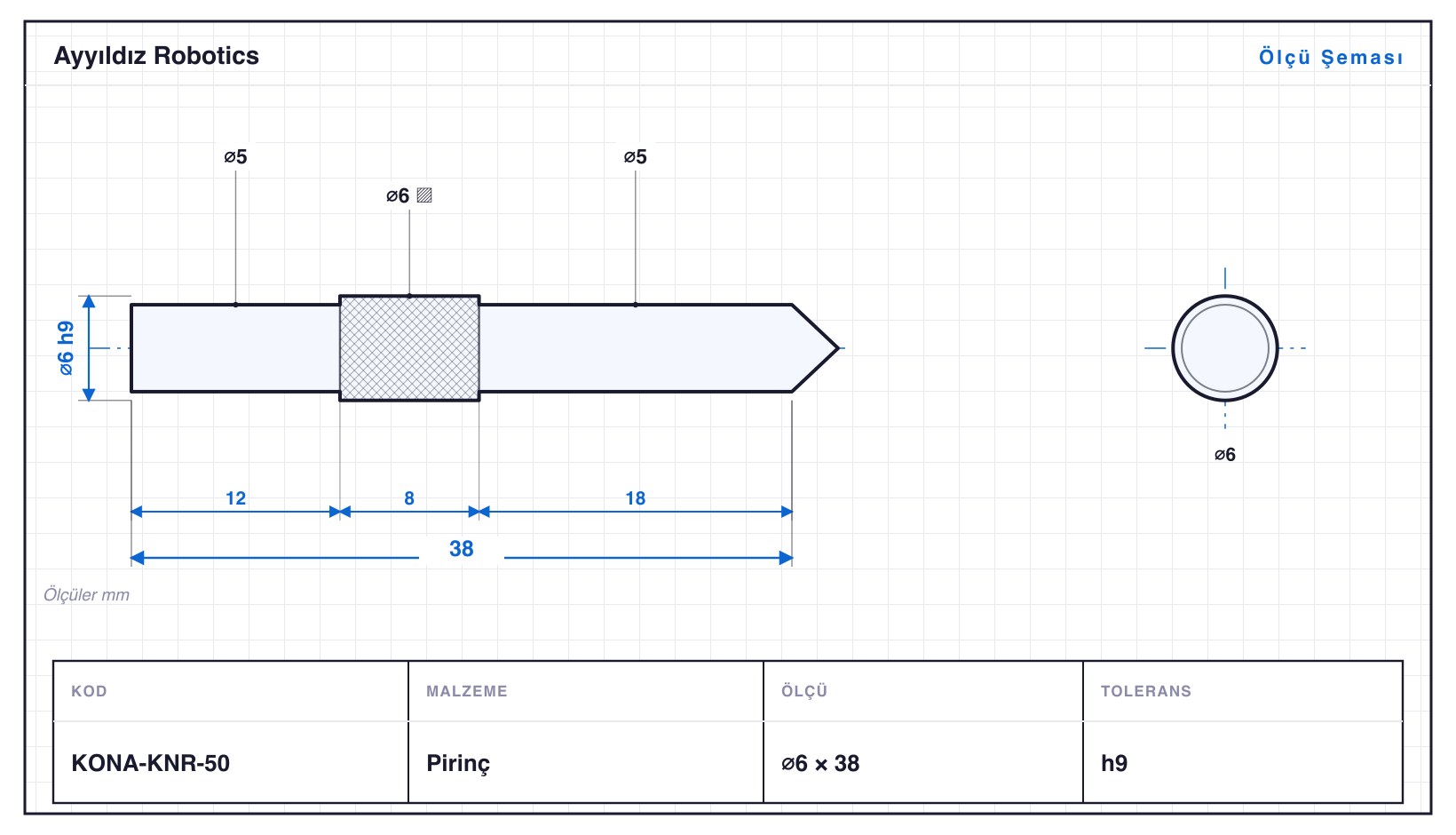

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| KONA-KNR-15 | ⌀1.8 | 18 mm | tırtıl · 3 kademe | h9 | — | 24,48 ₺ |
| KONA-KNR-20 | ⌀2.4 | 22 mm | tırtıl · 3 kademe | h9 | — | 25,88 ₺ |
| KONA-KNR-25 | ⌀3 | 26 mm | tırtıl · 3 kademe | h9 | — | 27,44 ₺ |
| KONA-KNR-30 | ⌀3.6 | 29 mm | tırtıl · 3 kademe | h9 | — | 28,68 ₺ |
| KONA-KNR-40 | ⌀4.8 | 33 mm | tırtıl · 3 kademe | h9 | — | 31,53 ₺ |
| KONA-KNR-50 | ⌀6 | 38 mm | tırtıl · 3 kademe | h9 | — | 35,46 ₺ |
| KONA-KNR-60 | ⌀7 | 43 mm | tırtıl · 3 kademe | h9 | — | 40,17 ₺ |
| KONA-KNR-80 | ⌀9.2 | 50 mm | tırtıl · 3 kademe | h9 | — | 51,46 ₺ |
| KONA-KNR-10 | ⌀11.4 | 58 mm | tırtıl · 3 kademe | h9 | — | 68,53 ₺ |
| KONA-KNR-12 | ⌀13.6 | 66 mm | tırtıl · 3 kademe | h9 | — | 91,72 ₺ |
Pirinç · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
