Kalem Uç (Sivri Prob)
Multimetre kalem problarına takılan, ince sivri temas kalem ucu.

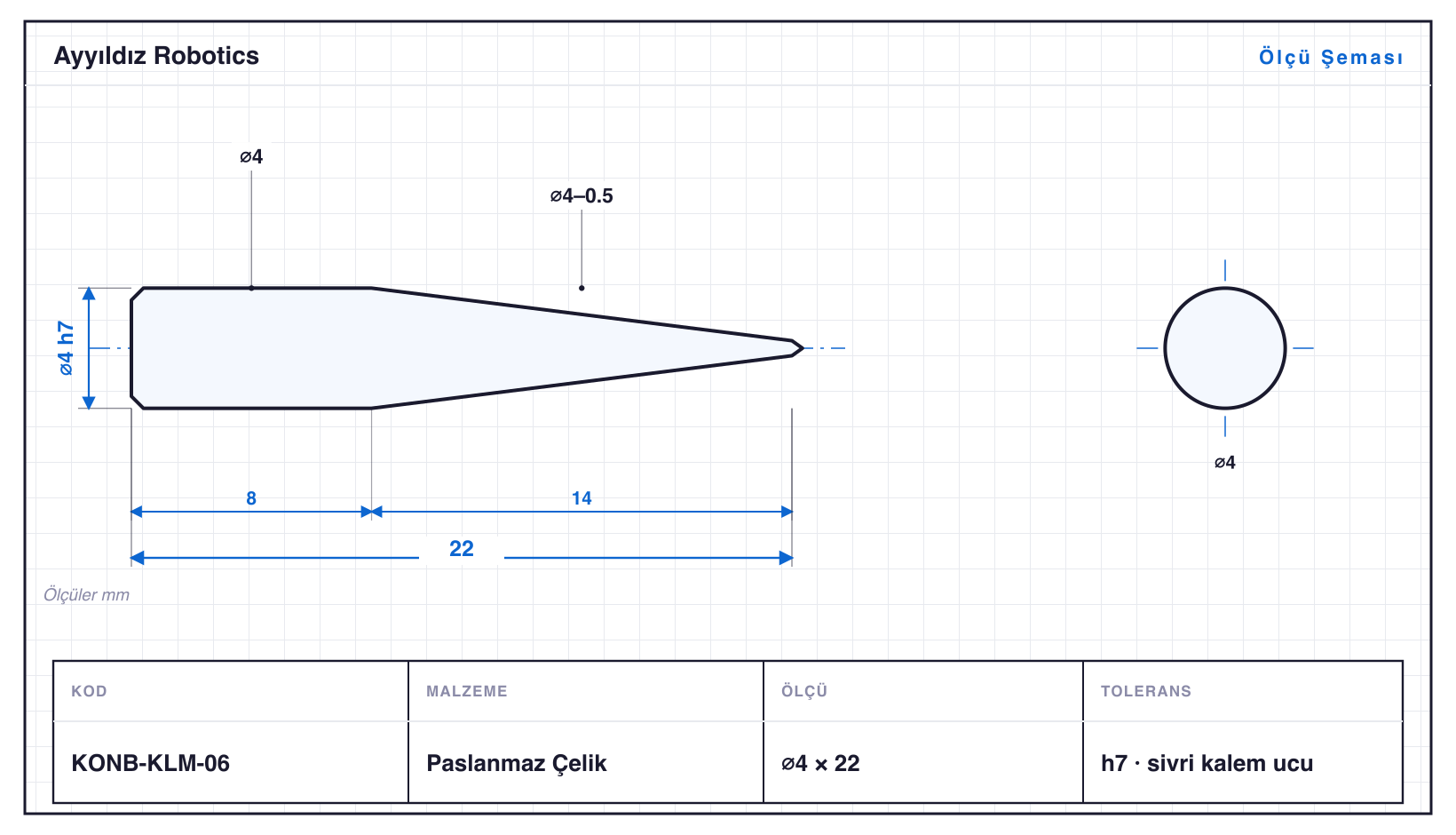

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| KONB-KLM-01 | 2 | 18 | konik | h7 | sivri kalem ucu |
| KONB-KLM-02 | 2,5 | 22 | konik | h7 | sivri kalem ucu |
| KONB-KLM-03 | 3 | 27 | konik | h7 | kademeli sivri kalem ucu |
| KONB-KLM-04 | 3 | 21 | M2 · konik | 6g | M2 vidalı kalem ucu |
| KONB-KLM-05 | 4 | 29 | konik · tırtıl | h7 | tırtıllı tutuşlu kalem ucu |
| KONB-KLM-06 | 4 | 22 | konik | h7 · ⌀4: 0/−0,012 | sivri kalem ucu |
| KONB-KLM-07 | 4,5 | 26 | M3 · konik | 6g | M3 vidalı kalem ucu |
| KONB-KLM-08 | 5 | 35 | konik · tırtıl | h7 | tırtıllı kademeli kalem ucu |
| KONB-KLM-10 | 6 | 39 | konik · tırtıl | h7 · ⌀6: 0/−0,012 | büyük tutuşlu kalem ucu |
| KONB-KLM-09 | 6,4 | 31 | SW5,5 · konik | h7 | altıgen gövdeli kalem ucu |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Kalem Uç (Sivri Prob), Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Konnektör & Kontak Pimleri ailesidir — çaplar ⌀2–6,4 mm, boylar 18–39 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀8 mm çubuktan çıkıyor; ailenin en uzun varyantı KONB-KLM-10, 39 mm. Tornalamanın yanında diş çekme (M2, M3), altıgen ağız frezeleme (SW5,5), konik tornalama ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı KONB-KLM-01: ⌀2 mm çapta 18 mm boy, yani boy/çap oranı 9,0. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar h7, 6g tolerans sınıflarında işlenir; en küçüğü KONB-KLM-01 (⌀2 mm), en büyüğü KONB-KLM-09 (⌀6,4 mm). Aile dişli, altıgen anahtar ağzı, konik, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
