Diyafram Halkası
Tırtıllı dış yüzeyli, sabit apertürlü delikli diyafram ayar halkası.

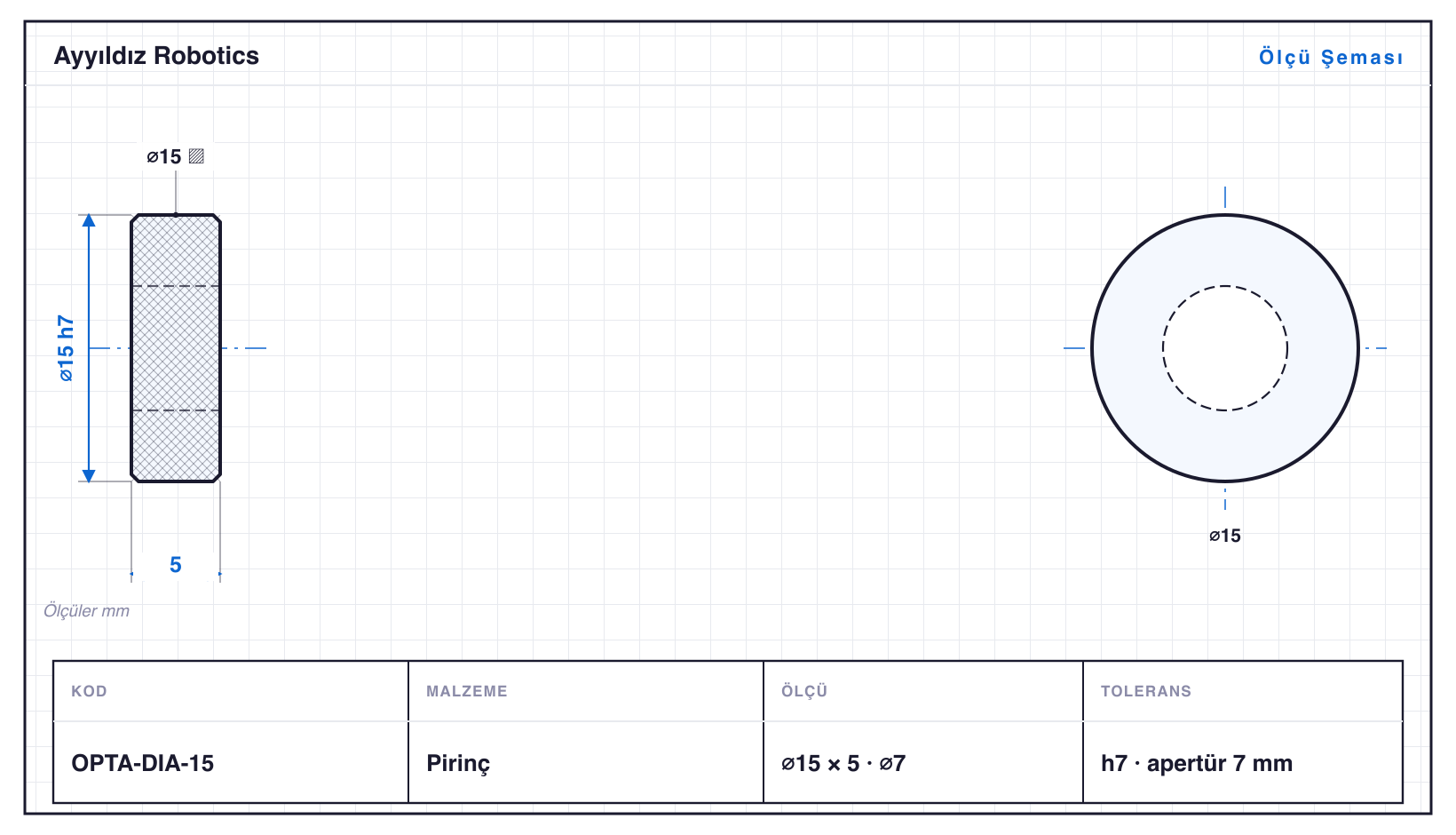

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OPTA-DIA-08 | 8 | 4 | tırtıl · ⌀2 | h7 · ⌀8: 0/−0,015 | apertür 2 mm |
| OPTA-DIA-10 | 10 | 4 | tırtıl · ⌀3 | h7 · ⌀10: 0/−0,015 | apertür 3 mm |
| OPTA-DIA-12 | 12 | 4,5 | tırtıl · ⌀4 | h7 · ⌀12: 0/−0,018 | apertür 4 mm |
| OPTA-DIA-13 | 13 | 4,5 | tırtıl · ⌀5 | h7 · ⌀13: 0/−0,018 | apertür 5 mm |
| OPTA-DIA-14 | 14 | 5 | tırtıl · ⌀6 | h7 · ⌀14: 0/−0,018 | apertür 6 mm |
| OPTA-DIA-15 | 15 | 5 | tırtıl · ⌀7 | h7 · ⌀15: 0/−0,018 | apertür 7 mm |
| OPTA-DIA-16 | 16 | 5 | tırtıl · ⌀8 | h7 · ⌀16: 0/−0,018 | apertür 8 mm |
| OPTA-DIA-17 | 17 | 5,5 | tırtıl · ⌀9 | h7 · ⌀17: 0/−0,018 | apertür 9 mm |
| OPTA-DIA-18 | 18 | 5,5 | tırtıl · ⌀10 | h7 · ⌀18: 0/−0,018 | apertür 10 mm |
| OPTA-DIA-20 | 20 | 6 | tırtıl · ⌀12 | h7 · ⌀20: 0/−0,021 | apertür 12 mm |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Diyafram Halkası, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Opto-Mekanik Parçalar ailesidir — çaplar ⌀8–20 mm, boylar 4–6 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OPTA-DIA-20, 6 mm. Tornalamanın yanında tırtıl çekme gerekiyor. Ailedeki delikler ⌀2–12 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OPTA-DIA-08: ⌀8 mm çapta 4 mm boy, yani L/D 0,5. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h7 toleransında işlenir; en küçüğü OPTA-DIA-08 (⌀8 mm), en büyüğü OPTA-DIA-20 (⌀20 mm). Aile tırtıllı, delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
