Optik Mil
Ayna veya prizma taşıyıcı için hassas tornalanmış eksenel mil.

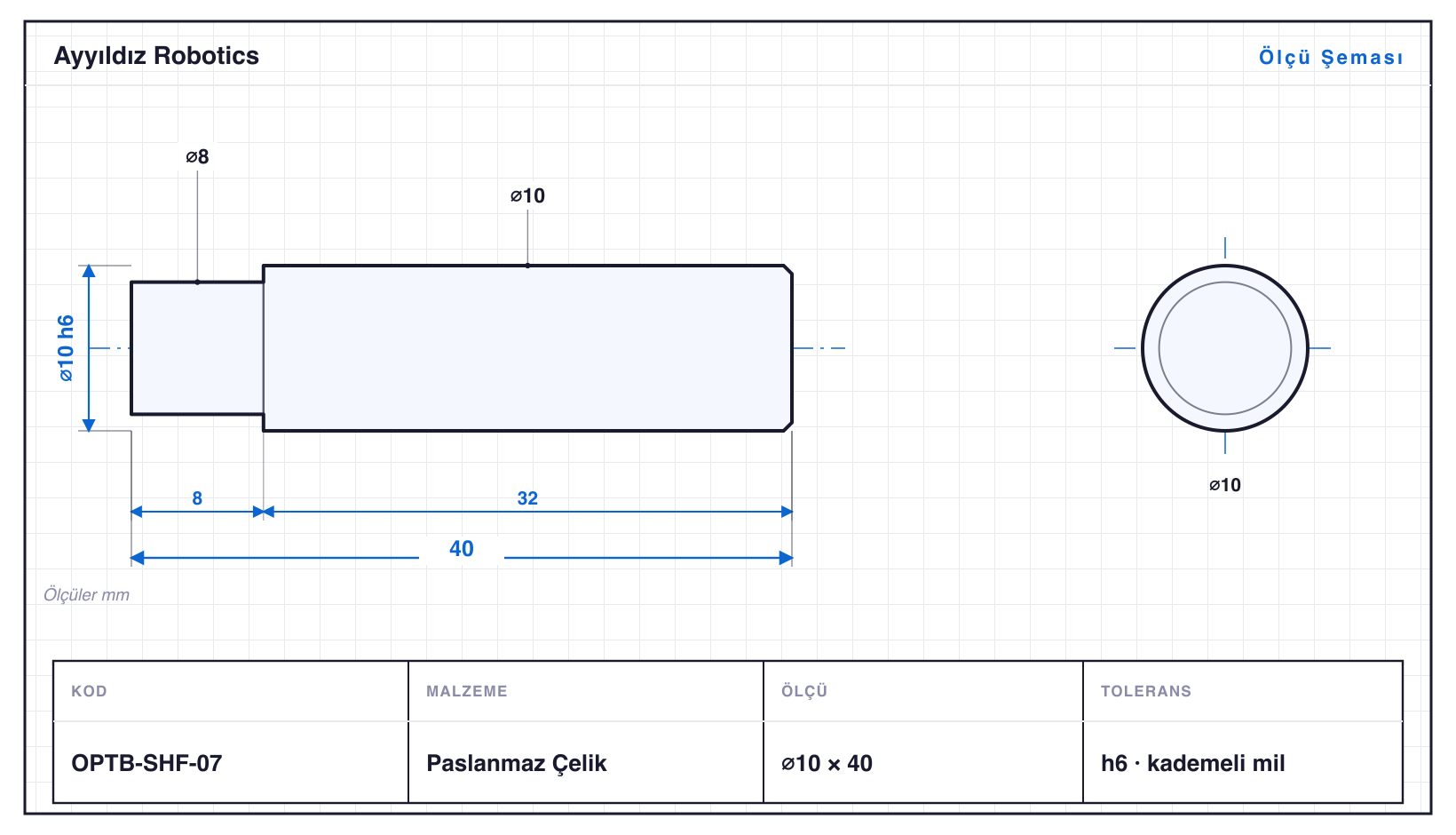

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
12 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OPTB-SHF-01 | 3 | 20 | — | h6 | — |
| OPTB-SHF-02 | 4 | 25 | — | h6 · ⌀4: 0/−0,008 | — |
| OPTB-SHF-03 | 6 | 30 | 2 kademe | h6 · ⌀6: 0/−0,008 | kademeli boyun |
| OPTB-SHF-04 | 6 | 30 | — | h6 · ⌀6: 0/−0,008 | — |
| OPTB-SHF-05 | 6 | 38 | M5 | 6g | uç dişli |
| OPTB-SHF-06 | 8 | 35 | — | h6 · ⌀8: 0/−0,009 | — |
| OPTB-SHF-07 | 10 | 40 | 2 kademe | h6 · ⌀10: 0/−0,009 | kademeli mil |
| OPTB-SHF-08 | 10 | 40 | — | h6 · ⌀10: 0/−0,009 | — |
| OPTB-SHF-09 | 10 | 50 | M8 | 6g | dişli uç, ayarlı montaj |
| OPTB-SHF-10 | 12 | 45 | — | h6 · ⌀12: 0/−0,011 | — |
| OPTB-SHF-11 | 14 | 58 | 3 kademe | h6 | çift kademeli taşıyıcı mil |
| OPTB-SHF-12 | 16 | 50 | — | h6 · ⌀16: 0/−0,011 | — |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Optik Mil, Goodway SW-20 kayar otomatta üretilen 12 varyantlık bir Opto-Mekanik Parçalar ailesidir — çaplar ⌀3–16 mm, boylar 20–58 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı OPTB-SHF-11, 58 mm. Tornalamanın yanında diş çekme (M5, M8) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı OPTB-SHF-01: ⌀3 mm çapta 20 mm boy, yani boy/çap oranı 6,7. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar h6, 6g tolerans sınıflarında işlenir; en küçüğü OPTB-SHF-01 (⌀3 mm), en büyüğü OPTB-SHF-12 (⌀16 mm). Aile dişli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
