Mercek Kovanı
Kademeli, iç omuzlu ve dış dişli mercek yerleştirme kovanı.
Üretim Kapsamı
Mercek Kovanı, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Opto-Mekanik Parçalar ailesidir — çaplar ⌀12–20 mm, boylar 13–26 mm, standart malzeme Alüminyum (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OPTA-LCB-16T, 26 mm. Tornalamanın yanında diş çekme (M8–M18 arası 6 ölçü), konik tornalama ve tırtıl çekme gerekiyor. Ailedeki delikler ⌀6–15 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OPTA-LCB-10L: ⌀14 mm çapta 23 mm boy, yani L/D 1,6. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü OPTA-LCB-08 (⌀12 mm), en büyüğü OPTA-LCB-18 (⌀20 mm). Aile dişli, konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

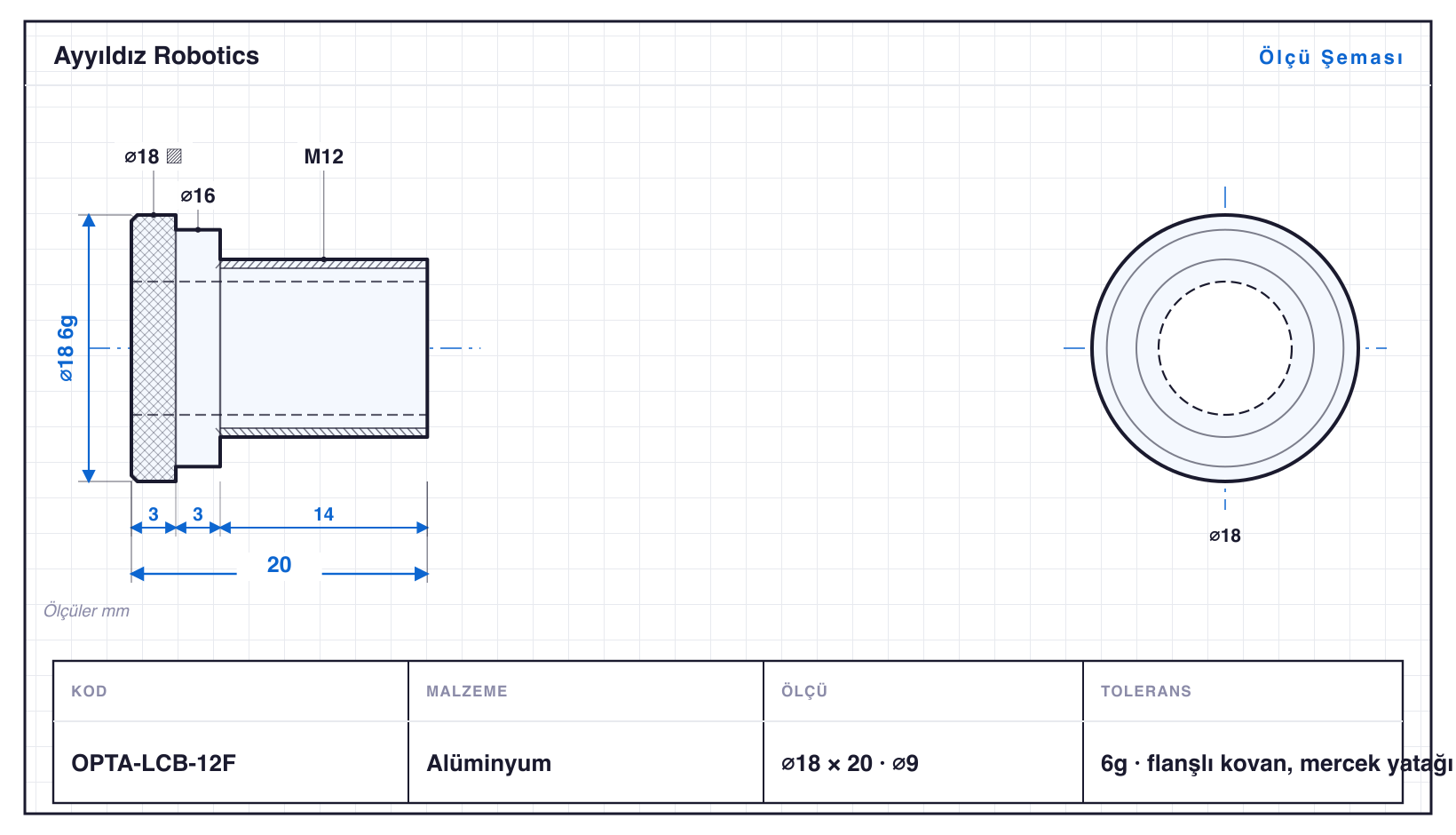

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| OPTA-LCB-08 | ⌀12 | 13 mm | M8 · ⌀6 | 6g | mercek yatağı Ø6 | 27,10 ₺ |
| OPTA-LCB-10 | ⌀14 | 15 mm | M10 · ⌀8 | 6g | mercek yatağı Ø8 | 28,42 ₺ |
| OPTA-LCB-10L | ⌀14 | 23 mm | M10 · ⌀8 | 6g | uzun kovan, mercek yatağı Ø8 | 32,17 ₺ |
| OPTA-LCB-12 | ⌀16 | 18 mm | M12 · ⌀9 | 6g | mercek yatağı Ø9 | 30,32 ₺ |
| OPTA-LCB-12F | ⌀18 | 20 mm | M12 · tırtıl · ⌀9 | 6g | flanşlı kovan, mercek yatağı Ø9 | 36,16 ₺ |
| OPTA-LCB-14 | ⌀18 | 20 mm | M14 · ⌀11 | 6g | mercek yatağı Ø11 | 31,89 ₺ |
| OPTA-LCB-16 | ⌀19 | 22 mm | M16 · ⌀13 | 6g | mercek yatağı Ø13 | 33,23 ₺ |
| OPTA-LCB-16T | ⌀19 | 26 mm | M16 · konik · ⌀13 | 6g | konik omuzlu, mercek yatağı Ø13 | 35,66 ₺ |
| OPTA-LCB-18 | ⌀20 | 25 mm | M18 · ⌀15 | 6g | mercek yatağı Ø15 | 35,94 ₺ |
Alüminyum · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
