Altıgen Montaj Bileziği
Anahtar ağızlı altıgen gövdeli, iç dişli optik montaj bileziği.

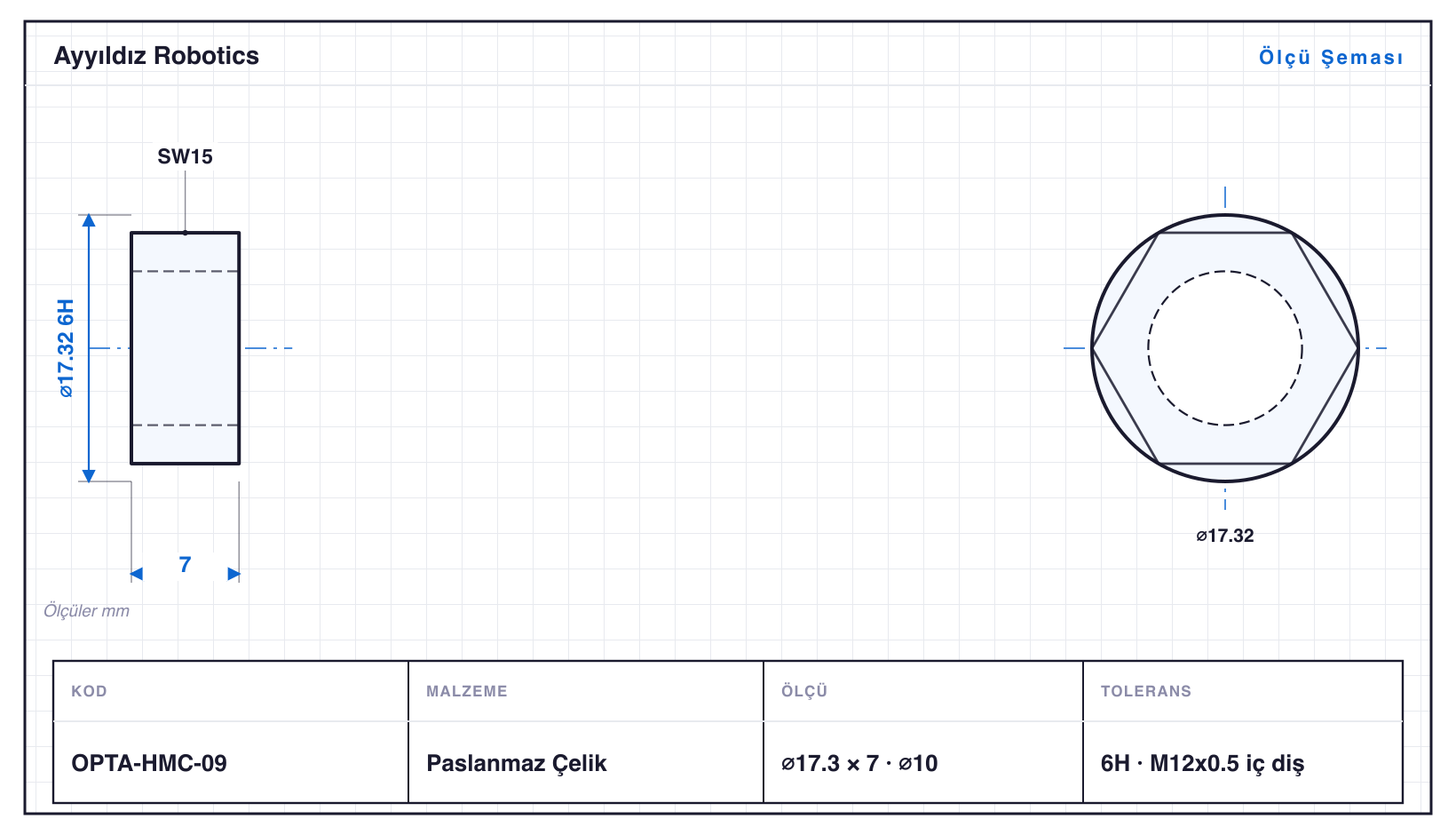

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OPTA-HMC-05 | 9,2 | 5 | SW8 · ⌀5 | 6H | M6x0,5 iç diş |
| OPTA-HMC-06 | 11,5 | 6 | SW10 · ⌀6 | 6H | M8x0,5 iç diş |
| OPTA-HMC-07 | 15 | 6 | SW13 · ⌀8 | 6H | M10x0,5 iç diş |
| OPTA-HMC-08 | 15 | 7 | SW13 · ⌀9 | 6H | M11x0,5 iç diş |
| OPTA-HMC-09 | 17,3 | 7 | SW15 · ⌀10 | 6H | M12x0,5 iç diş |
| OPTA-HMC-10 | 17,3 | 8 | SW15 · ⌀11 | 6H | M13x0,5 iç diş |
| OPTA-HMC-11 | 19,6 | 8 | SW17 · ⌀12 | 6H | M14x0,5 iç diş |
| OPTA-HMC-12F | 19,6 | 10 | SW17 · ⌀13 | 6H | flanşlı, M15x0,5 iç diş |
| OPTA-HMC-13 | 19,6 | 9 | SW17 · ⌀14 | 6H | M16x0,5 iç diş |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Altıgen Montaj Bileziği, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Opto-Mekanik Parçalar ailesidir — çaplar ⌀9,2–19,6 mm, boylar 5–10 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OPTA-HMC-12F, 10 mm. Tornalamanın yanında altıgen ağız frezeleme (SW8–17) gerekiyor. Ailedeki delikler ⌀5–14 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OPTA-HMC-05: ⌀9,2 mm çapta 5 mm boy, yani L/D 0,5. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6H toleransında işlenir; en küçüğü OPTA-HMC-05 (⌀9,2 mm), en büyüğü OPTA-HMC-13 (⌀19,6 mm). Aile altıgen anahtar ağzı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
