Montaj Pimi
Optik elemanları konumlandıran, konik uçlu hassas geçme pim.

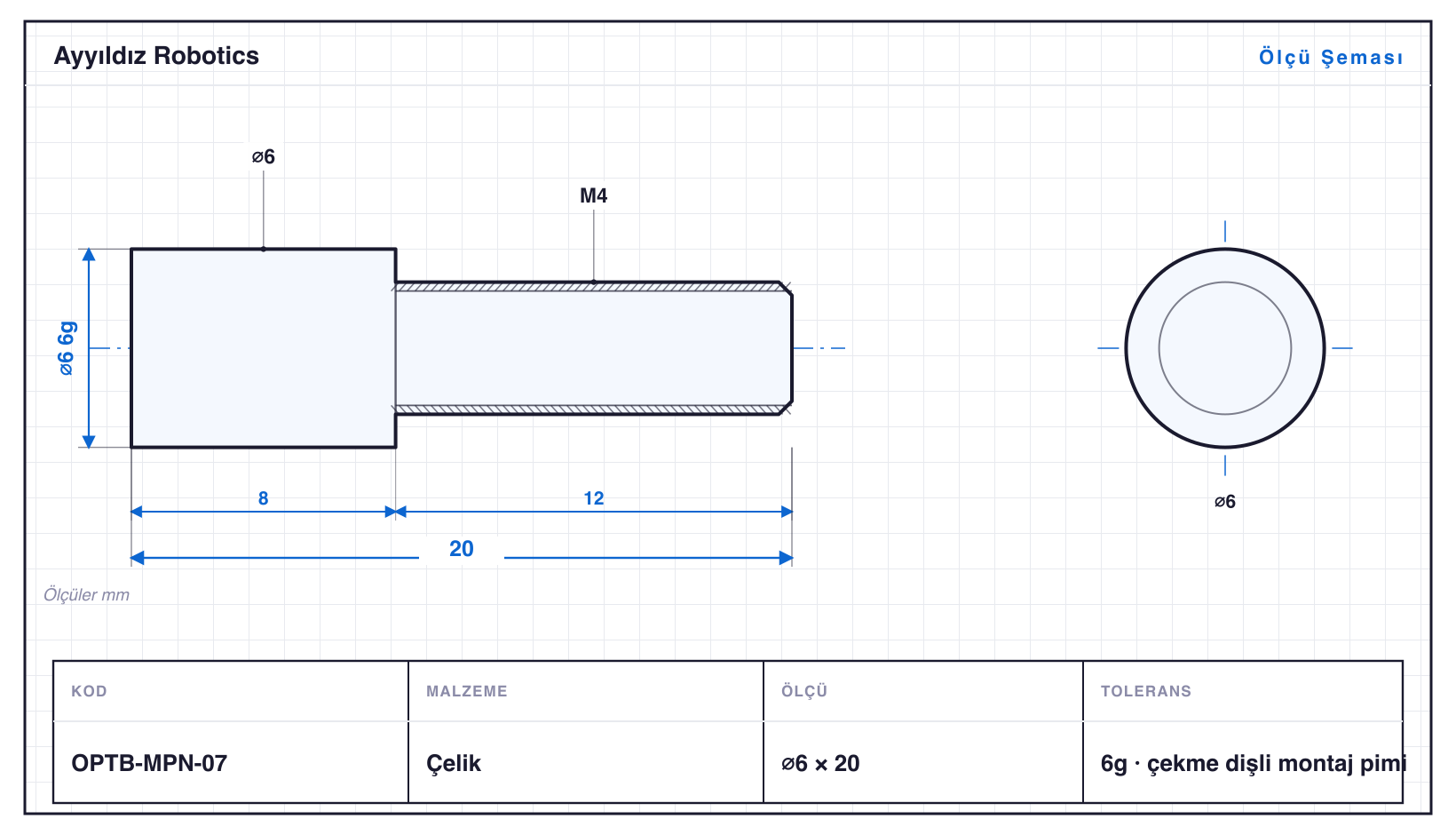

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
12 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OPTB-MPN-01 | 2 | 10 | — | m6 | DIN 6325 |
| OPTB-MPN-02 | 3 | 12 | — | m6 | DIN 6325 |
| OPTB-MPN-03 | 4 | 16 | — | m6 · ⌀4: +0,012/+0,004 | DIN 6325 |
| OPTB-MPN-04 | 5 | 20 | 2 kademe | m6 · ⌀5: +0,012/+0,004 | kademeli konum pimi |
| OPTB-MPN-05 | 5 | 20 | — | m6 · ⌀5: +0,012/+0,004 | DIN 6325 |
| OPTB-MPN-06 | 6 | 24 | — | m6 · ⌀6: +0,012/+0,004 | DIN 6325 |
| OPTB-MPN-07 | 6 | 20 | M4 | 6g | çekme dişli montaj pimi |
| OPTB-MPN-08 | 8 | 28 | — | m6 · ⌀8: +0,015/+0,006 | DIN 6325 |
| OPTB-MPN-09 | 8 | 22 | konik | m6 · ⌀8: +0,015/+0,006 | konik konum pimi |
| OPTB-MPN-10 | 10 | 30 | — | m6 · ⌀10: +0,015/+0,006 | DIN 6325 |
| OPTB-MPN-11 | 10 | 28 | M6 | 6g | çekme dişli, omuzlu |
| OPTB-MPN-12 | 12 | 35 | — | m6 · ⌀12: +0,018/+0,007 | DIN 6325 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Montaj Pimi, Goodway SW-20 kayar otomatta üretilen 12 varyantlık bir Opto-Mekanik Parçalar ailesidir — çaplar ⌀2–12 mm, boylar 10–35 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀12 mm çubuktan çıkıyor; ailenin en uzun varyantı OPTB-MPN-12, 35 mm. Tornalamanın yanında diş çekme (M4, M6) ve konik tornalama gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OPTB-MPN-01: ⌀2 mm çapta 10 mm boy, yani L/D 5,0. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar m6, 6g tolerans sınıflarında işlenir; en küçüğü OPTB-MPN-01 (⌀2 mm), en büyüğü OPTB-MPN-12 (⌀12 mm). Aile dişli, konik, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
